INFORMATION
2.4

COMPOSANTS

2.4.1

Composants principaux

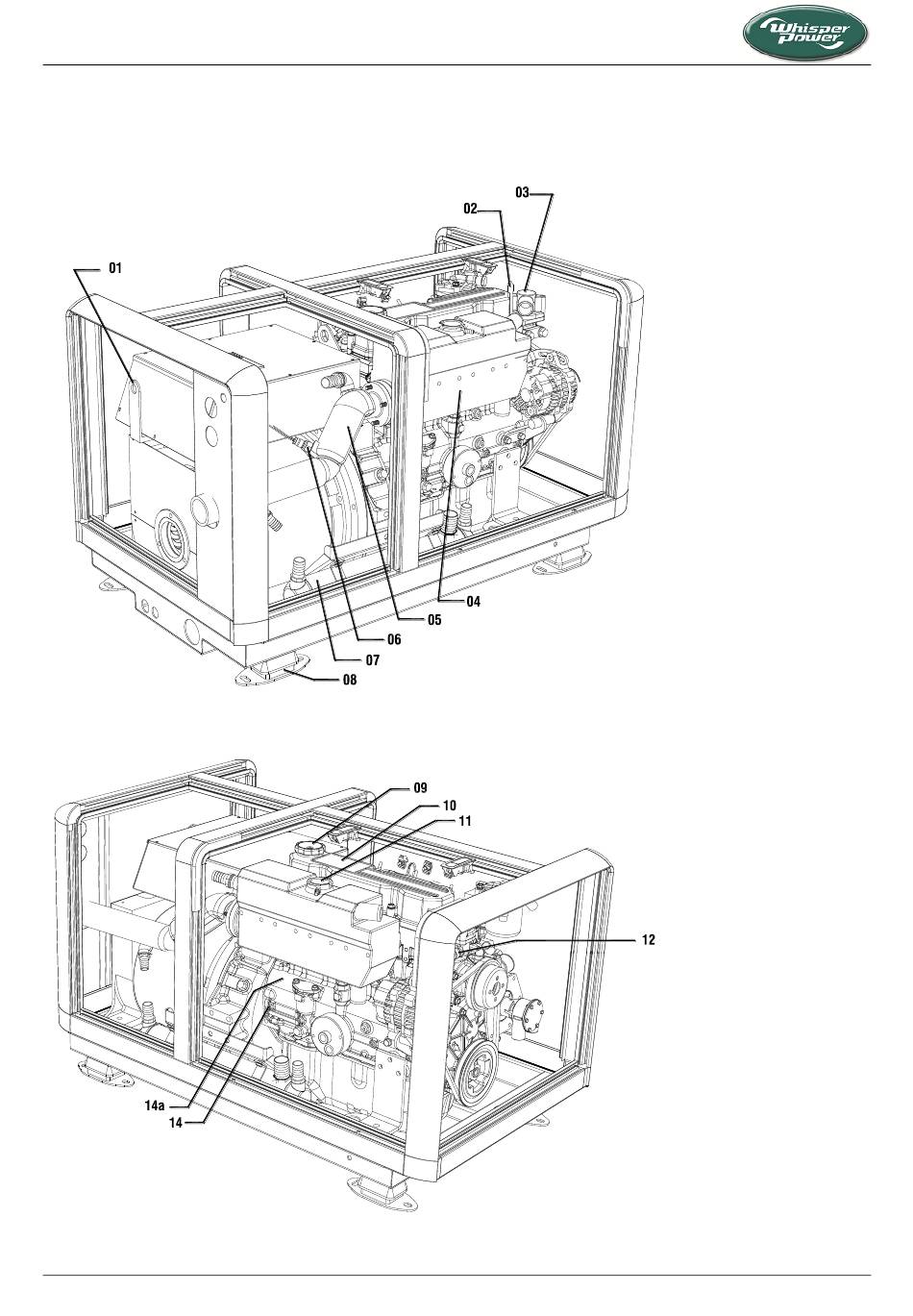

Fig. 3 : Vue arrière des composants principaux du M-SQ16 Triphasé
Fig. 4 : Vue arrière des composants principaux du M-SQ16 Triphasé
10
01 Anneau de levage arrière
02 Anneau de levage avant
03 Boîtier thermostat
Coude d'échappement
04
(refroidi par eau)
05 Sonde température
d'échappement
Coude d'échappement
06
eau de refroidissement
07 Echangeur de
température
08 Support antivibratoire
moteur
09 Bouchon de remplissage
huile-moteur
10 Cache culbuteuse
11 Bouchon de remplissage
liquide de refroidissement
moteur
12 Sonde de température
liquide de refroidissement
14 Thermostat pression
d'huile
14A Numéro de série moteur
Juillet 2016 / M-SQ16 Triphasé / FR
