INFORMATION
2.4
COMPOSANTS
2.4.1
Composants principaux

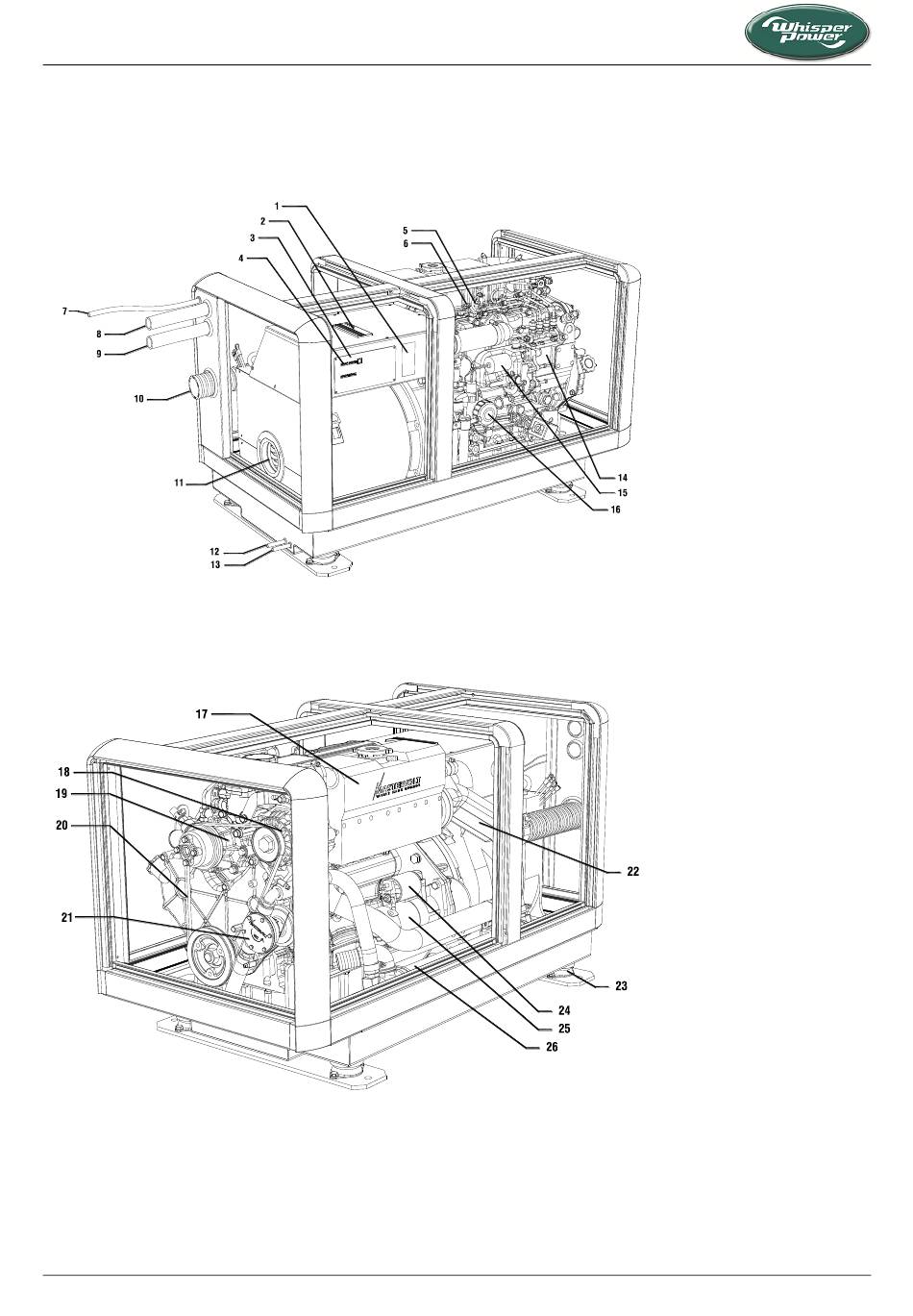

Fig. 3 Vue avant des composants principaux du M-SQ12
Fig. 4 : Vue arrière des composants principaux du M-SQ12
10
Plaque d'identification
01
02
Digital Diesel Control
(DDC)
03
Tableau de commande
04
Fusibles
05
Injecteur carburant (4x)
06
Bougie de préchauffage
(4x)
Réservoir d'expansion
07
Ø8mm
08
Dérivation sortie eau de
refroidissement Ø20mm
09
Dérivation entrée eau de
refroidissement Ø20mm
Tuyau d'échappement
10
Ø51mm
11
Prise de puissance (PTO)
pour pompe hydro
12
Télécommande
13
Puissance de sortie CA
Pompe d'injection
14
carburant
15
Electrovanne carburant
16
Filtre huile-moteur
Coude d'échappement
17
(refroidi par eau)
18
Alternateur (12VCC)
19
Pompe liquide de
refroidissement moteur
20
Courroie
21
Pompe eau usée
Coude d'échappement
22
eau de refroidissement
23
Support antivibratoire
moteur
24
Electrovanne démarreur
moteur
25
Démarreur moteur
26
Echangeur de
température
Juin 2016 / M-SQ12 / FR
