ASSEMBLAGE DES FLASQUES AVEC L'AXE D'ENROULEMENT

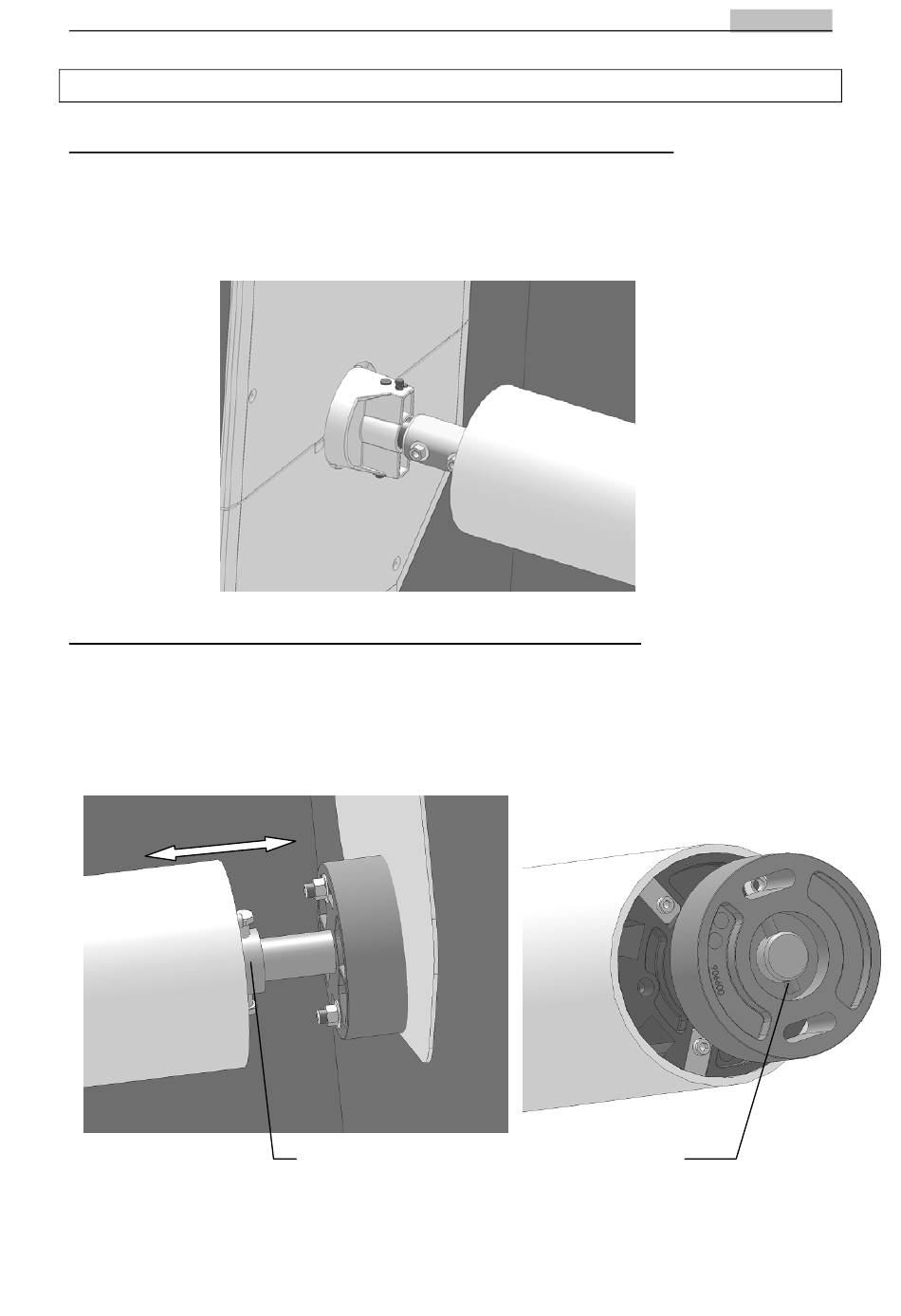

MONTAGE DE L'ARBRE MOTEUR DANS LA FLASQUE MOTEUR
- Présenter le côté motoréducteur de l'axe d'enroulement à proximité de la flasque moteur
et engager le fourreau sur l'arbre inox Ø30mm
- Réaliser l'accouplement par les deux boulons de 8×60mm avec rondelles Grower sous
les écrous.
- Serrer énergiquement avec deux clés de 13mm
MONTAGE DE L'ARBRE PALIER AVEC LA FLASQUE PALIER
- Présenter le côté palier de l'axe d'enroulement à proximité de la flasque palier.
- Vérifier la présence de la goupille de 8mm en extrémité d'arbre palier et assembler le
palier noir avec la flasque palier, centrer celui-ci et le bloquer avec les deux écrous.
- Notez bien au passage que l'arbre palier est coulissant dans les bagues du tube
d'enroulement !
Bague de
retenue
5/24
Goupille Ø 8mm
