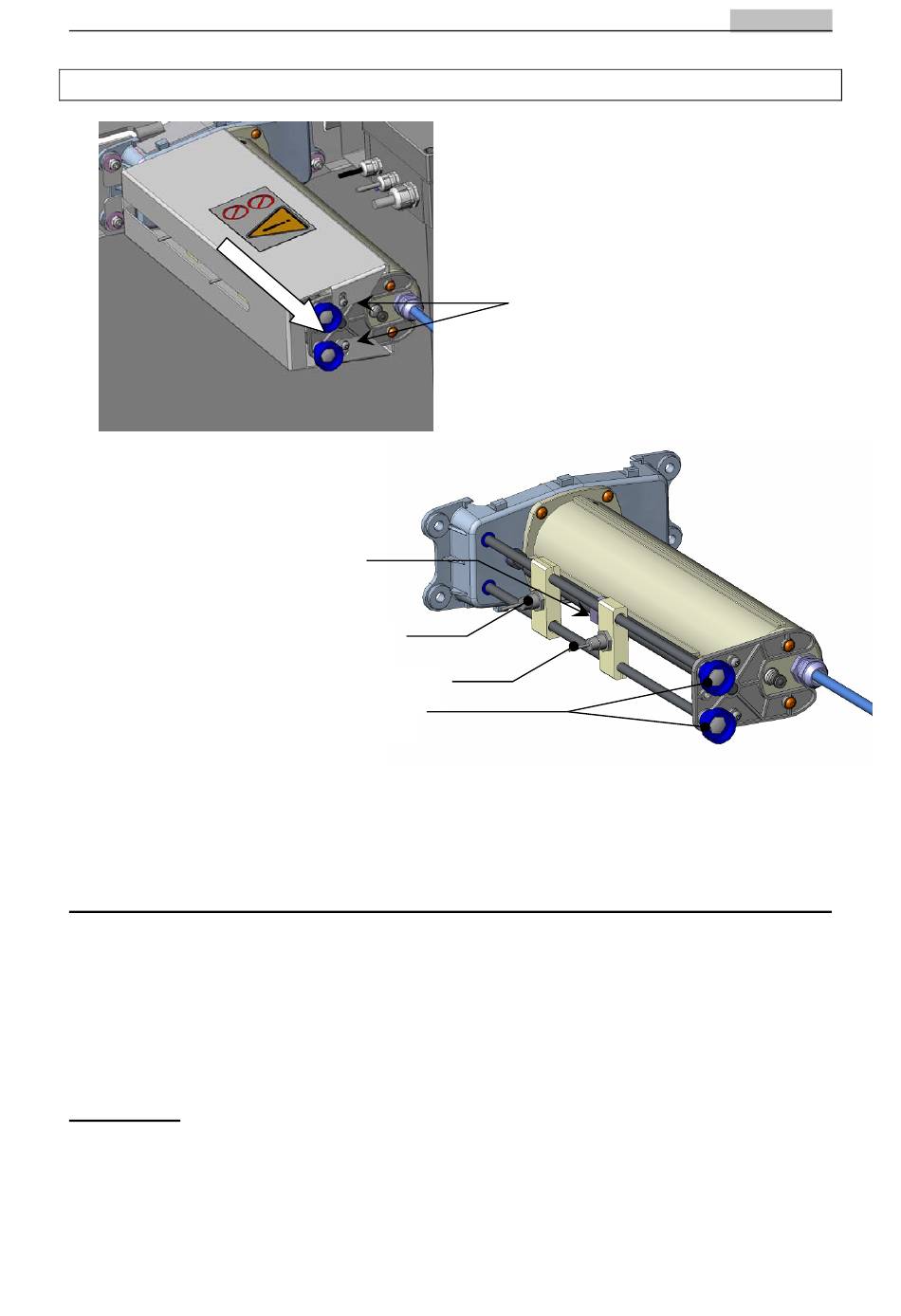

REGLAGE DES FINS DE COURSES

Curseur mobile de fin de course
Capteur de fin de course n°1
Capteur de fin de course n°2
Molette de réglage de fin de course
Après avoir effectué les différents raccordements électriques :
- Mettre le coffret électrique sous tension.
- Vérifier que le sens de déplacement de la couverture correspond bien à la position
indiquée à la clé, sinon inverser les deux fils d'alimentation moteur (borne 3 et 4 du
coffret d'alimentation)
REPERAGE DES CAPTEURS DES FINS D'OUVERTURE ET FIN DE FERMETURE
- Actionner la commande à clé en position fermeture et repérer les sens de
déplacement du curseur mobile qui se déplacera vers le capteur 1 ou le capteur 2.
- En fonction du sens de déplacement et avant que le curseur mobile ne vienne
devant le capteur anticiper en passant une masse métallique (lame de couteau ou
tournevis par exemple), devant le capteur. Le motoréducteur doit s'arrêter
instantanément.
- Si ce n'est pas le cas mettre la clé du commutateur à clé en position arrêt et
inverser les fils 7 et 8 du coffret électrique.
Fermeture :
- Actionner la commande à clé en position fermeture.
- Anticiper l'arrêt de la couverture en tournant la molette du capteur concerné. Ajuster
le réglage du fin de course en tournant la molette pour un réglage fin.
- Faire de même pour l'ouverture de la couverture
- Pour accéder au dispositif de
réglage des fins de course, il est
nécessaire de déposer le capot de
protection.
- Retirer les 2 vis de fixation et
coulisser le capot vers l'arrière.
