AVERTISSEMENT
Nous vous recommandons, avant exécution des travaux, de lire l'ensemble de la notice et de
vérifier les points suivants :
- Vérifier la solidité de l'arase et particulièrement là ou vont être fixées les flasques supports.
- Vérifier la présence d'un trop-plein (efficace), l'axe du trop-plein sera implanté de façon à
obtenir un niveau d'eau à 120mm, ceci afin d'éviter la submersion du motoréducteur et de
sa boîte de raccordements électriques.
- Un niveau d'eau automatique est recommandé.
- Votre couverture automatique a été fabriquée selon votre fiche de fabrication, néanmoins
nous vous conseillons de vérifier le libre passage des lames sur la totalité du bassin.
- Vérifier que l'alimentation électrique soit effectuée du bon côté de la piscine.
- L'installation électrique doit être réalisée par un professionnel compétent.
- Le coffret électrique d'alimentation doit être protégé par un disjoncteur différentiel de 30mA.
(Non fourni).

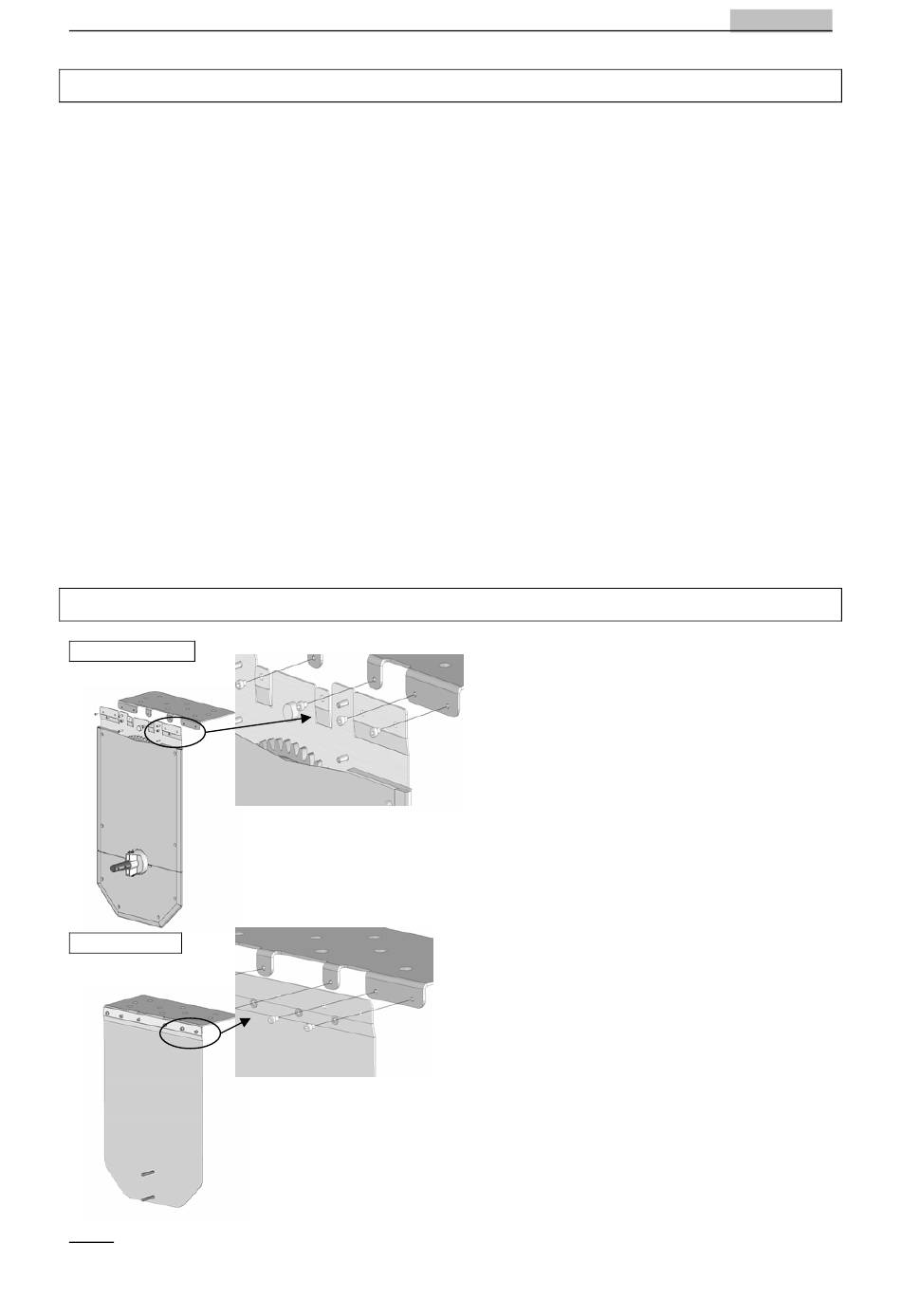

ASSEMBLAGE DES FLASQUES

COTE MOTEUR
COTE PALIER
Nota : L'assemblage des flasques n'est pas obligatoire, on peut très bien positionner et fixer les
parties horizontales sur l'arase et ensuite fixer les parties verticales sur celles-ci.
- S'installer sur la plage afin de pouvoir
assembler facilement les différents éléments
- Présenter la partie haute de l'équerre derrière
la flasque verticale.
- Assembler les deux parties avec les 6 vis inox
M6 et leurs rondelles
- Serrer énergiquement avec une clé mâle de
5mm
- Procéder comme ci-dessus
- Présenter la partie haute de l'équerre derrière
la flasque verticale
- Assembler les deux parties avec les 6 vis inox
et leurs rondelles.
- Serrer énergiquement avec une clé mâle de
5mm.
