- Page 1 FRANÇAIS COUVERTURE AUTOMATIQUE MODELE ROUSSILLON IMMERGEE DANS L’AXE 250 NM MANUEL D’INSTALLATION ET D’ENTRETIEN N° de série : Indice de révision : U 005-2008-05-20 1/22 Indice de révision U005-2008-05-20...
- Page 2 FRANÇAIS INDEX - Personnel et matériel nécessaires au déchargement et au montage. Page 02/22 - Eléments constitutifs de la couverture automatique. Page 03/22 - Avertissement. Page 04/22 - Assemblage des flasques moteur et palier. Page 04/22 - Assemblage des flasques avec l’axe d’enroulement. Page 05/22 - Mise en place dans le bassin.
-
Page 3: Les Outils Necessaires Au Montage
FRANÇAIS DECHARGEMENT ATTENTION AUX LAMES SOLAIRES : Dès l’ouverture du container d’emballage, les lames doivent être déposées sur l’eau du bassin, pour éviter toute déformation. LES OUTILS NECESSAIRES AU MONTAGE Perceuse et forêts pour béton Ø 6 - Ø10 mm Tournevis plats Tournevis cruciformes Niveau... -
Page 4: Elements Constitutifs De La Couverture Automatique

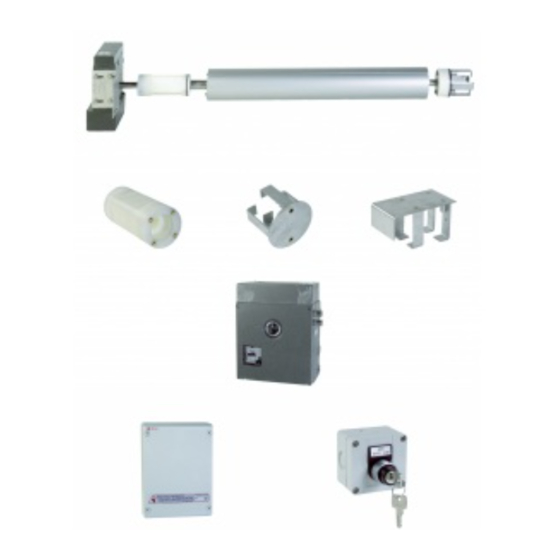

FRANÇAIS ELEMENTS CONSTITUTIFS DE LA COUVERTURE AUTOMATIQUE Une flasque côté moteur Une flasque côté palier Boîte de connexion à fixer sur la flasque Ensemble de lames et sangles d’accrochage Axe d’enroulement Poutre aluminium avec/sans cloison de séparation Coffret électrique Caillebotis Sandows et contrepoids Notice d'installation Notice d'utilisation, entretien, hivernage... -
Page 5: Assemblage Des Flasques
FRANÇAIS AVERTISSEMENT Nous vous recommandons, avant exécution des travaux, de lire l’ensemble de la notice et de vérifier les points suivants : - Vérifier la solidité de l’arase et particulièrement là ou vont être fixées les flasques supports. - Vérifier la présence d’un trop-plein (efficace), l’axe du trop-plein sera implanté de façon à... -
Page 6: Assemblage Des Flasques Avec L'axe D'enroulement
FRANÇAIS ASSEMBLAGE DES FLASQUES AVEC L’AXE D’ENROULEMENT MONTAGE DE L’ARBRE MOTEUR DANS LA FLASQUE MOTEUR - Présenter le côté motoréducteur de l’axe d’enroulement à proximité de la flasque moteur et engager le câble d’alimentation dans la rainure de protection. - Réaliser l’accouplement de la chape moteur avec la partie fixée sur la flasque verticale. -
Page 7: Mise En Place Dans Le Bassin
FRANÇAIS MISE EN PLACE DANS LE BASSIN - Desserrer la vis d’immobilisation de la bague de retenue de l’arbre palier et entrer l’ensemble flasque – palier vers l’intérieur du tube d’enroulement de façon à obtenir un enrouleur de dimension minimum pour faciliter la mise en place. Bague de retenue A deux opérateurs, procéder à... -
Page 8: Implantation Generale De La Mecanique Dans Le Bassin
FRANÇAIS IMPLANTATION GENERALE DE LA MECANIQUE DANS LE BASSIN Caillebotis Accroche liner Arase Niveau d’eau Poutrelle Trop plein Nota : le moteur peut être implanté à droite ou à gauche Skimmer Dans le cas de lames solaires Bonde de fond A = B prévoir un refoulement dans... -
Page 9: Fixation Des Platines
FRANÇAIS FIXATION DES PLATINES Après avoir procédé à la descente de l’enrouleur dans la piscine, il est important de plaquer les flasques de l’enrouleur contre les parois de la piscine. Pour cela, faire coulisser l’arbre palier et ensuite l’immobiliser par un serrage des vis hexagonales M8 de la bague ci-dessous contre le tube de l’enroulement. -
Page 10: Mise En Place Des Lames
FRANÇAIS MISE EN PLACE DES LAMES 1 : Dés l’ouverture du container d’emballage les lames doivent être déposées sur l’eau du bassin, pour éviter toutes déformations. 2 : Le nombre de lames de votre couverture automatique a été déterminé en fonction de la longueur du bassin, néanmoins 4 lames ont été... -
Page 11: Sens Des Lames
FRANÇAIS SENS DES LAMES Repérer le dessus des lames (partie bombée). Repérer l’orientation des lames - languette mâle vers l’escalier - accrochage femelle vers l’axe d’enroulement. Côté escalier Côté axe d’enroulement Côté de la lame sur l’eau ENCLIQUETAGE DES LAMES: Phase 1: Rapprocher les lames Phase 2: Présenter la partie mâle dans la partie femelle Phase 3: Faire un mouvement vers le bas des deux Phase 4: Faire un mouvement vers le haut... -
Page 12: Montage Des Lames Avec Bouchons Soudes
FRANÇAIS MONTAGE DES LAMES AVEC BOUCHONS SOUDES Phase 1: Présenter les deux lames (cf: Ci-contre) languette mâle vers partie femelle. Faire attention aux sens des lames Phase 2: Faire glisser les lames tout le long Arrêter le glissement jusqu'à l'alignement de l'extrémité des lames. Phase 3: Présenter la languette amovible sur la lame et clipser la languette... -
Page 13: Mise En Place De L'escalier
FRANÇAIS MISE EN PLACE DE L’ESCALIER Jeu X BASSIN COUVERTURE 1°) Déposer les éléments de l'escalier sur l'eau 2°) Encliqueter les éléments jusqu'à assemblage complet de l'escalier 3°) Centrer les lames de grande largeur par rapport au bassin (jeu X: De part et d'autre du bassin) 4°) Centrer l'escalier par rapport à... -
Page 14: Montage De L'eventuelle Cloison De Separation
FRANÇAIS MONTAGE DE L’EVENTUELLE CLOISON DE SEPARATION Modèle cloison à suspendre (fixation sur margelle) Modèle cloison à fixer aux murs verticaux Réalisation de l’étanchéité derrière le liner (Obligatoire) Liner Joint (collé sur support en usine) Cheville laiton M8 Vis M8 Rondelle Joint 13/22... -
Page 15: Implantation Des Boitiers De Poutrelle
FRANÇAIS IMPLANTATION DES BOITIERS DE POUTRELLE L’implantation des boîtiers de poutrelle est rigoureuse. Deux cas peuvent se présenter : A) Avec margelles en recul de 50mm / mur vertical de la piscine : Les margelles ont été découpées (dans le cas de margelles existantes) ou implantées en retrait de 50 mm (piscine neuve) Margelles Poutrelle... -
Page 16: Montage De La Poutrelle Et Des Contrepoids
FRANÇAIS MONTAGE DE LA POUTRELLE ET DES CONTREPOIDS 1 : Fixer les deux boîtiers de poutrelle par chevillage dans l’arase. 2 : Glisser les sandows de contrepoids dans la rainure de poutrelle et mettre la poutrelle aluminium en place. 3 : Régler la longueur du sandow, lorsque la couverture est totalement déroulée sur le plan d’eau le contrepoids ne doit pas toucher le fond du bassin. -
Page 17: Installation Electrique
FRANÇAIS INSTALLATION ELECTRIQUE L’installation électrique est à effectuer en total respect des normes C15 100 et P91 C par un personnel avisé et compétent. Prévoir une protection différentielle de 30mA sur l’alimentation 220 Volts du coffret. (Non fournie) Câble boîtier à clé... -
Page 18: Raccordements Electriques
FRANÇAIS RACCORDEMENTS ELECTRIQUES Contacts auxiliaires Boîtier à clé Alimentation Capteur fin moteur de couse NOTA : En présence d’une électrolyse au sel le contact auxiliaire (Contact fermé = couverture fermée) devra être relié à l’électrolyseur afin d’éviter la surchloration de l’eau du bassin. (Voir documentation électrolyseur pour raccordement) Câble de fin de course Câble moteur... - Page 19 FRANÇAIS REGLAGES DES FINS DE COURSE La programmation des fins de course se fait de manière suivante : Interrupteur du coffret électrique 1 : Mettre sous tension le coffret électrique Position des interrupteurs 2 : Basculer les interrupteurs dans la position ci-contre 3 : Enrouler la couverture jusqu’à...
- Page 20 FRANÇAIS POSE DES SANGLES DE LA COUVERTURE HORS SOL Mise en garde: La position des brides de sécurité est en fonction du positionnement des skimmers dans le bassin. Si ces derniers gênent à la mise en place des brides de sécurité, l'installation des brides s'effectuera en fonction des sangles de sécurité...
-
Page 21: Positionnement Des Brides De Securite
FRANÇAIS POSITIONNEMENT DES BRIDES DE SECURITE: Bride ABS: 1) Lors de la mise en place des brides de 2) Cheviller les supports. sécurité, attention à ce que l'axe des brides Faire passer la sangle entre le plat soit placé à 500 mm du bord de fixation et la bride. - Page 22 FRANÇAIS Bride inox pour piscine en construction + visserie: 1) Lors de la mise en place des brides de 2) Placer les chevilles M8 dans les trous de Ø10 sécurité, l'axe des brides doit être Visser jusqu'au serrage complet des brides. placé...
- Page 23 FRANÇAIS Bride ABS support INOX: 1) Lors de la mise en place des brides de sécurité, l'axe des brides doit être placé à 500 mm du bord du bassin. 500mm 2) Cheviller les supports. Faire passer la sangle tre le plat de fixation et la bride.
- Page 24 FRANÇAIS 23/22 Indice de révision U005-2008-05-20...
- Page 25 FRANÇAIS 24/22 Indice de révision U005-2008-05-20...
- Page 26 FRANÇAIS www.astralpool.com NOUS NOUS RESERVONS LE DROIT DE MODIFIER TOTALEMENT OU EN PARTIE LES CARACTERISTIQUES DE NOS ARTICLES OU LE CONTENU DE CE DOCUMENT SANS PREAVIS 25/22 Indice de révision U005-2008-05-20...
