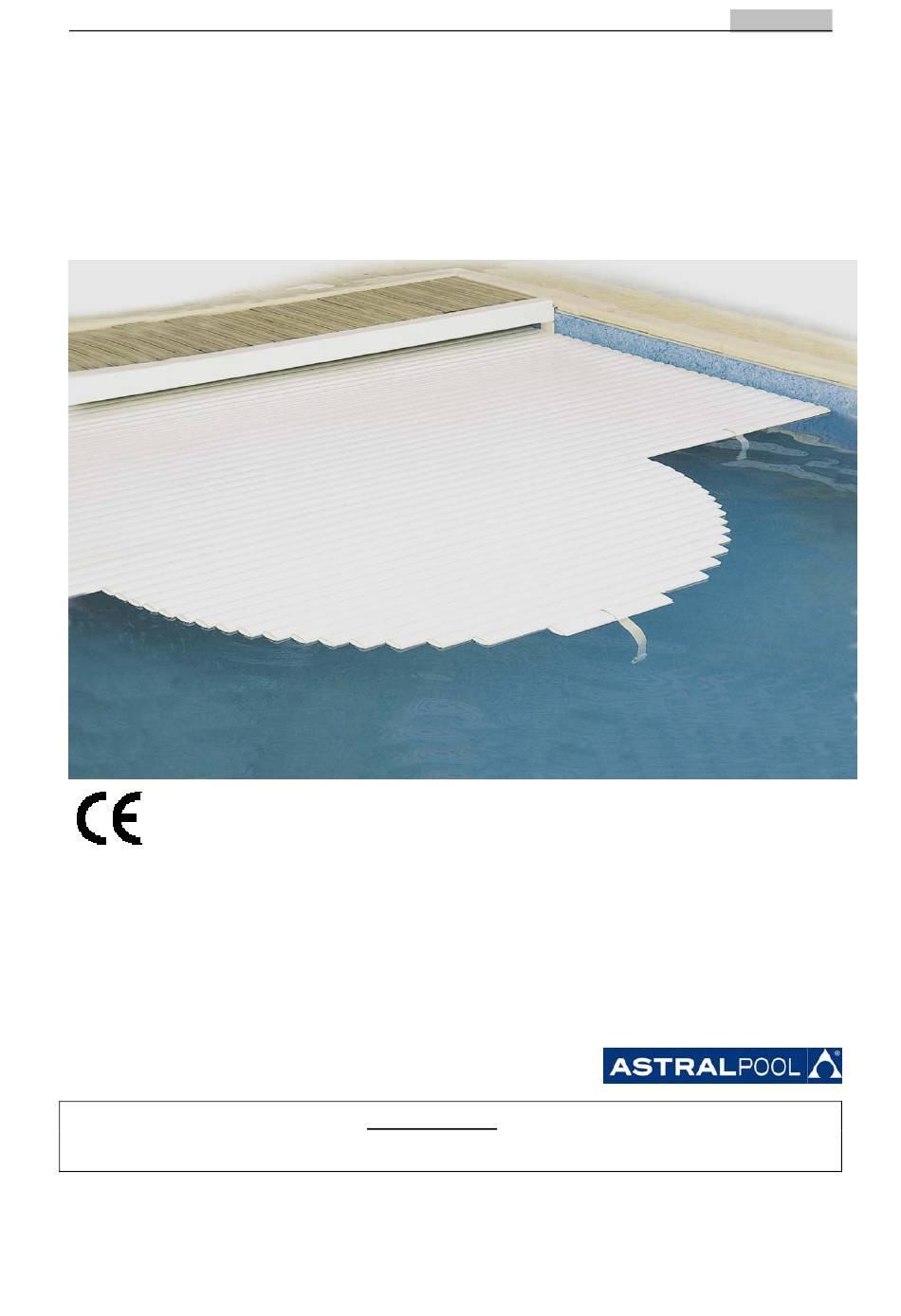

FRANÇAIS
COUVERTURE AUTOMATIQUE
MODELE ROUSSILLON
MOTEUR AU FIL D'EAU
MANUEL D'INSTALLATION ET D'ENTRETIEN
N° de série :
Indice de révision : 002-2007-01-05
1/24
Indice de révision 002-2007-01-05

Publicité

Table des Matières
loading

Sommaire des Matières pour Astralpool Roussillon

  • Page 1 FRANÇAIS COUVERTURE AUTOMATIQUE MODELE ROUSSILLON MOTEUR AU FIL D’EAU MANUEL D’INSTALLATION ET D’ENTRETIEN N° de série : Indice de révision : 002-2007-01-05 1/24 Indice de révision 002-2007-01-05...
  • Page 2 FRANÇAIS INDEX - Personnel et matériel nécessaires au déchargement et au montage. Page 02/24 - Eléments constitutifs de la couverture automatique. Page 03/24 - Avertissement. Page 04/24 - Assemblage des flasques moteur et palier. Page 04/24 - Assemblage des flasques avec l’axe d’enroulement. Page 05/24 - Mise en place dans le bassin.
  • Page 3: Les Outils Necessaires Au Montage

    FRANÇAIS DECHARGEMENT ATTENTION AUX LAMES SOLAIRES : Dès l’ouverture du container d’emballage, les lames doivent être déposées sur l’eau du bassin, pour éviter toute déformation. LES OUTILS NECESSAIRES AU MONTAGE Perceuse et forêts pour béton Ø 6 - Ø10 Tournevis plats Tournevis cruciformes Niveau Clef de 10 - 13 - 17...
  • Page 4: Elements Constitutifs De La Couverture Automatique

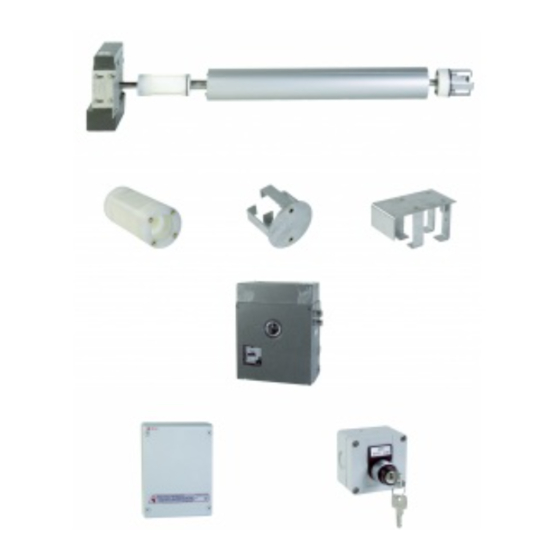

    FRANÇAIS ELEMENTS CONSTITUTIFS DE LA COUVERTURE AUTOMATIQUE Une flasque côté moteur Une flasque côté palier Boîte de connexion à fixer sur la flasque Ensemble moteur et dispositif de fin de course Ensemble de lames et sangles d’accrochage Axe d’enroulement Poutre aluminium avec/sans cloison de séparation Coffret électrique Caillebotis...
  • Page 5: Assemblage Des Flasques

    FRANÇAIS AVERTISSEMENT Nous vous recommandons, avant exécution des travaux, de lire l’ensemble de la notice et de vérifier les points suivants : - Vérifier la solidité de l’arase et particulièrement là ou vont être fixées les flasques supports. - Vérifier la présence d’un trop-plein (efficace), l’axe du trop-plein sera implanté de façon à obtenir un niveau d’eau à...
  • Page 6: Assemblage Des Flasques Avec L'axe D'enroulement

    FRANÇAIS ASSEMBLAGE DES FLASQUES AVEC L’AXE D’ENROULEMENT MONTAGE DE L’ARBRE MOTEUR DANS LA FLASQUE MOTEUR - Présenter le côté motoréducteur de l’axe d’enroulement à proximité de la flasque moteur et engager le fourreau sur l’arbre inox Ø30mm - Réaliser l’accouplement par les deux boulons de 8×60mm avec rondelles Grower sous les écrous.
  • Page 7: Mise En Place Dans Le Bassin

    FRANÇAIS MISE EN PLACE DANS LE BASSIN - Desserrer la vis d’immobilisation de la bague de retenue de l’arbre palier et entrer l’ensemble flasque – palier vers l’intérieur du tube d’enroulement de façon à obtenir un enrouleur de dimension minimum pour faciliter la mise en place. Bague de retenue A deux opérateurs, procéder à...
  • Page 8: Implantation Generale De La Mecanique Dans Le Bassin

    FRANÇAIS IMPLANTATION GENERALE DE LA MECANIQUE DANS LE BASSIN Caillebotis Accroche liner Arase Niveau d’eau Poutrelle Trop plein Nota : le moteur peut être implanté à droite ou à gauche Skimmer Dans le cas de lames solaires Bonde de fond A = B prévoir un refoulement dans...
  • Page 9: Fixation Des Platines

    FRANÇAIS FIXATION DES PLATINES Après avoir procédé à la descente de l’enrouleur dans la piscine, il est important de plaquer les flasques de l’enrouleur contre les parois de la piscine. Pour cela, faire coulisser l’arbre palier et ensuite l’immobiliser par un serrage des vis hexagonales M8 de la bague ci-dessous contre le tube de l’enroulement.
  • Page 10: Mise En Place Des Lames

    FRANÇAIS MISE EN PLACE DES LAMES 1 : Dés l’ouverture du container d’emballage les lames doivent être déposées sur l’eau du bassin, pour éviter toutes déformations. 2 : Le nombre de lames de votre couverture automatique a été déterminé en fonction de la longueur du bassin, néanmoins 4 lames ont été...
  • Page 11: Sens Des Lames

    FRANÇAIS SENS DES LAMES Repérer le dessus des lames (partie bombée). Repérer l’orientation des lames - languette mâle vers l’escalier - accrochage femelle vers l’axe d’enroulement. Côté escalier Côté axe d’enroulement Côté de la lame sur l’eau ENCLIQUETAGE DES LAMES: Phase 1: Rapprocher les lames Phase 2: Présenter la partie mâle dans la partie femelle Phase 3: Faire un mouvement vers le bas des deux lames Phase 4: Faire un mouvement vers le haut et,...
  • Page 12: Montage Des Lames Avec Bouchons Soudes

    FRANÇAIS MONTAGE DES LAMES AVEC BOUCHONS SOUDES Phase 1: Présenter les deux lames (cf: Ci-contre) languette mâle vers partie femelle. Faire attention aux sens des lames Phase 2: Faire glisser les lames tout le long Arrêter le glissement jusqu'à l'alignement de l'extrémité des lames. Phase 3: Présenter la languette amovible sur la lame et clipser la languette...
  • Page 13: Mise En Place De L'escalier

    FRANÇAIS MISE EN PLACE DE L’ESCALIER Jeu X BASSIN COUVERTURE 1°) Déposer les éléments de l'escalier sur l'eau 2°) Encliqueter les éléments jusqu'à assemblage complet de l'escalier 3°) Centrer les lames de grande largeur par rapport au bassin (jeu X: De part et d'autre du bassin) 4°) Centrer l'escalier par rapport à...
  • Page 14: Montage De L'eventuelle Cloison De Separation

    FRANÇAIS MONTAGE DE L’EVENTUELLE CLOISON DE SEPARATION Modèle cloison à suspendre (fixation sur margelle) Modèle cloison à fixer aux murs verticaux Réalisation de l’étanchéité derrière le liner (Obligatoire) Liner Joint (collé sur support en usine) Cheville laiton M8 Vis M8 Rondelle Joint 13/24...
  • Page 15: Implantation Des Boitiers De Poutrelle

    FRANÇAIS IMPLANTATION DES BOITIERS DE POUTRELLE L’implantation des boîtiers de poutrelle est rigoureuse. Deux cas peuvent se présenter : A) Avec margelles en recul de 50mm / mur vertical de la piscine : Les margelles ont été découpées (dans le cas de margelles existantes) ou implantées en retrait de 50 mm (piscine neuve) Margelles Poutrelle...
  • Page 16: Montage De La Poutrelle Et Des Contrepoids

    FRANÇAIS MONTAGE DE LA POUTRELLE ET DES CONTREPOIDS 1 : Fixer les deux boîtiers de poutrelle par chevillage dans l’arase. 2 : Glisser les sandows de contrepoids dans la rainure de poutrelle et mettre la poutrelle aluminium en place. 3 : Régler la longueur du sandow, lorsque la couverture est totalement déroulée sur le plan d’eau le contrepoids ne doit pas toucher le fond du bassin.
  • Page 17: Montage Du Motoreducteur Sur La Flasque

    FRANÇAIS MONTAGE DU MOTOREDUCTEUR SUR LA FLASQUE Le motoréducteur est réversible, il peut être installé à droite ou à gauche, cependant, il est souhaitable afin de faciliter vos réglages que le dispositif de fin de course soit implanté vers l’avant du bassin. Motoréducteur 4 Rondelles et écrous inox de...
  • Page 18: Montage De La Boîte De Raccordement

    FRANÇAIS MONTAGE DE LA BOÎTE DE RACCORDEMENT La boîte de raccordement sera implantée sur la flasque côté opposé au dispositif de fin de course du motoréducteur. Boîte de raccordement Motoréducteur Capteur de fin de course A. Fixation de la cornière support - Fixer l’équerre support en inox sur la flasque de motorisation par les 2 vis hexagonales M6...
  • Page 19: Installation Electrique

    FRANÇAIS INSTALLATION ELECTRIQUE L’installation électrique est à effectuer en total respect des normes C15 100 et P91 C par un personnel avisé et compétent. Prévoir une protection différentielle de 30mA sur l’alimentation 220 Volts du coffret. (Non fournie) Disjoncteur différentiel de 30 mA Alimentation 220 V Câble 3×2.5mm²...
  • Page 20: Raccordements Electriques

    FRANÇAIS RACCORDEMENTS ELECTRIQUES Câble de Câble du puissance Côté coffret boîtier à clé Câble de fin de course Câble des Boîtier à clé Côté Moteur capteurs NOTA : En présence d’une électrolyse au sel le Nota: contact d’information 1 et 2 (Contact fermé = Attacher les câbles avec couverture fermée) devra être relié...
  • Page 21: Reglage Des Fins De Courses

    FRANÇAIS REGLAGE DES FINS DE COURSES - Pour accéder au dispositif de réglage des fins de course, il est nécessaire de déposer le capot de protection. - Retirer les 2 vis de fixation et coulisser le capot vers l’arrière. Curseur mobile de fin de course Capteur de fin de course n°1 Capteur de fin de course n°2 Molette de réglage de fin de course...
  • Page 22 FRANÇAIS POSE DES SANGLES DE LA COUVERTURE HORS SOL Mise en garde: La position des brides de sécurité est en fonction du positionnement des skimmers dans le bassin. Si ces derniers gênent à la mise en place des brides de sécurité, l'installation des brides s'effectuera en fonction des sangles de sécurité...
  • Page 23: Positionnement Des Brides De Securite

    FRANÇAIS POSITIONNEMENT DES BRIDES DE SECURITE: Bride ABS: 1) Lors de la mise en place des brides de 2) Cheviller les supports. sécurité, attention à ce que l'axe des brides Faire passer la sangle entre le plat soit placé à 500 mm du bord de fixation et la bride.
  • Page 24 FRANÇAIS Bride inox pour piscine en construction + visserie: 1) Lors de la mise en place des brides de 2) Placer les chevilles M8 dans les trous de Ø10 sécurité, l'axe des brides doit être Visser jusqu'au serrage complet des brides. placé...
  • Page 25 FRANÇAIS Bride ABS support INOX: 1) Lors de la mise en place des brides de sécurité, l'axe des brides doit être placé à 500 mm du bord du bassin. 500mm 2) Cheviller les supports. Faire passer la sangle tre le plat de fixation et la bride.
  • Page 26 FRANÇAIS 25/24 Indice de révision 002-2007-01-05...
  • Page 27 FRANÇAIS 26/24 Indice de révision 002-2007-01-05...
  • Page 28 FRANÇAIS www.astralpool.com NOUS NOUS RESERVONS LE DROIT DE MODIFIER TOTALEMENT OU EN PARTIE LES CARACTERISTIQUES DE NOS ARTICLES OU LE CONTENU DE CE DOCUMENT SANS PREAVIS 27/24 Indice de révision 002-2007-01-05...
