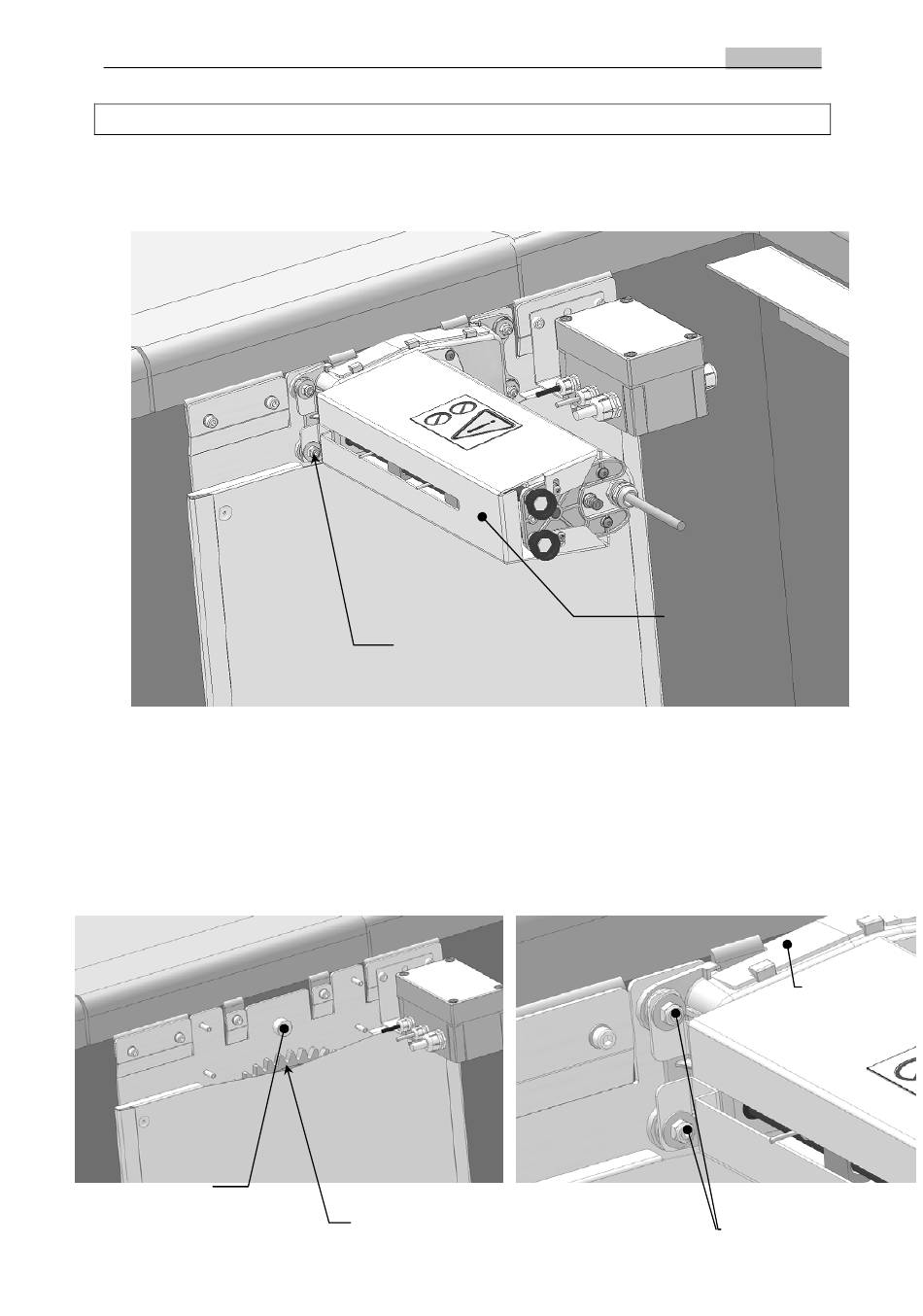

MONTAGE DU MOTOREDUCTEUR SUR LA FLASQUE

Le motoréducteur est réversible, il peut être installé à droite ou à gauche, cependant,
il est souhaitable afin de faciliter vos réglages que le dispositif de fin de course soit
implanté vers l'avant du bassin.
Pour réaliser l'assemblage procéder de cette manière :
- Graisser légèrement le rond inox de guidage du motoréducteur sur la
flasque.
- Positionner le petit carter blanc de protection sur le Motoréducteur; grâce
aux guides de positionnement et de maintien.
- Engager le motoréducteur sur les 4 goujons de Ø6mm.
- Afin de faciliter l'introduction du pignon moteur, il peut être nécessaire de
tourner légèrement le pignon inférieur ou l'axe d'enroulement.
Rond inox
de guidage
4 Rondelles et
écrous inox de
Ø6mm
Pignon inférieur
16/24 Indice de révision 002-2007-01-05
FRANÇAIS
Motoréducteur
Carter de
protection
Fixation moteur
