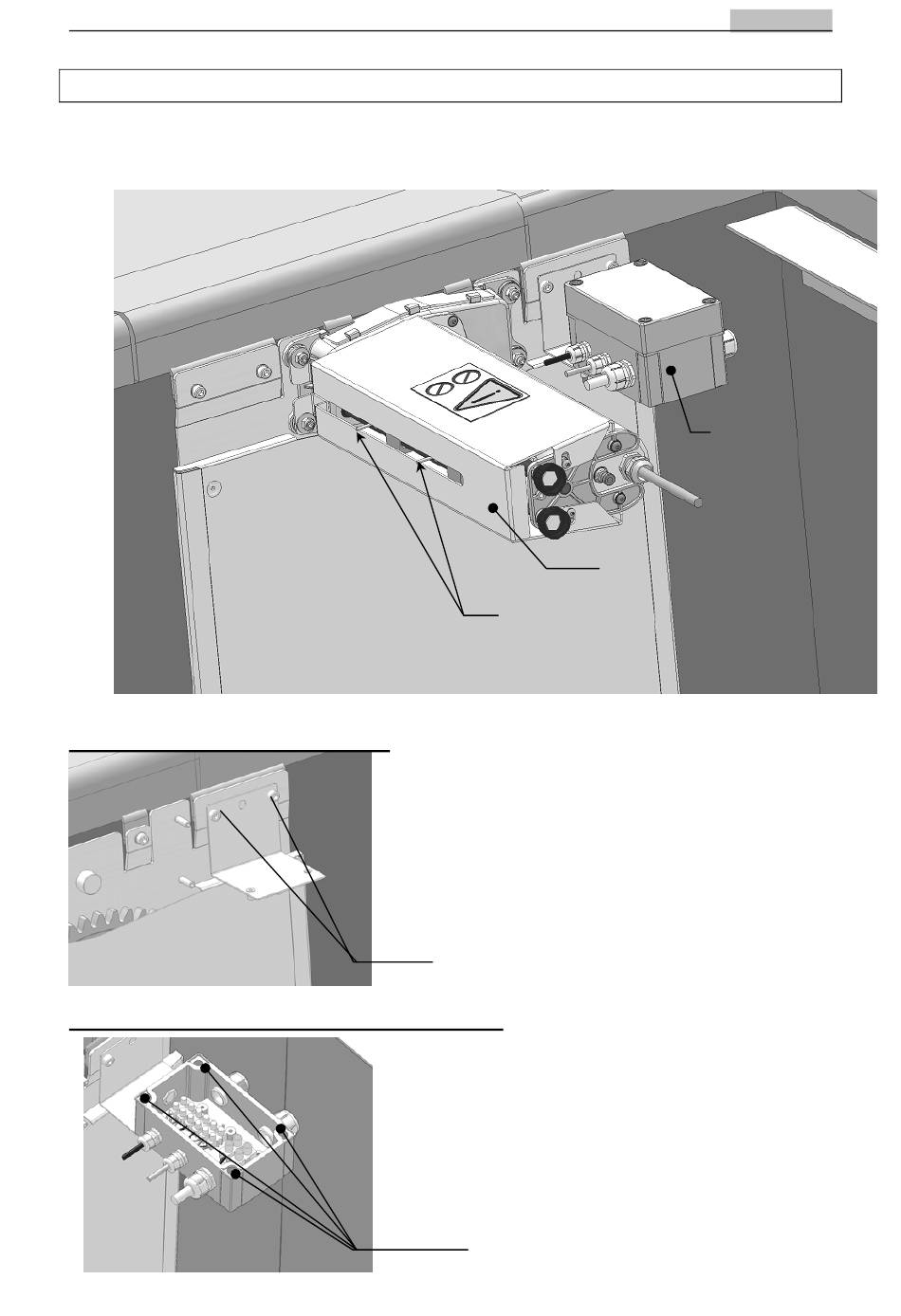

MONTAGE DE LA BOÎTE DE RACCORDEMENT
La boîte de raccordement sera implantée sur la flasque côté opposé au dispositif de
fin de course du motoréducteur.
A. Fixation de la cornière support
B. Fixation de la boîte sur la cornière support
Capteur de fin
de course
- Fixer l'équerre support en inox sur la
flasque de motorisation par les 2 vis
hexagonales M6
Nota : la partie la plus haute de l'équerre est
la partie verticale.
Vis de fixation
- Les 2 vis de fixation sont à l'intérieur de
la boîte.
- Insérer les vis inox de fixation de la boîte
dans les orifices prévus à cet effet et
réaliser l'assemblage.
Passage des vis
17/24 Indice de révision 002-2007-01-05
FRANÇAIS
Boîte de
raccordement
Motoréducteur
