Installation

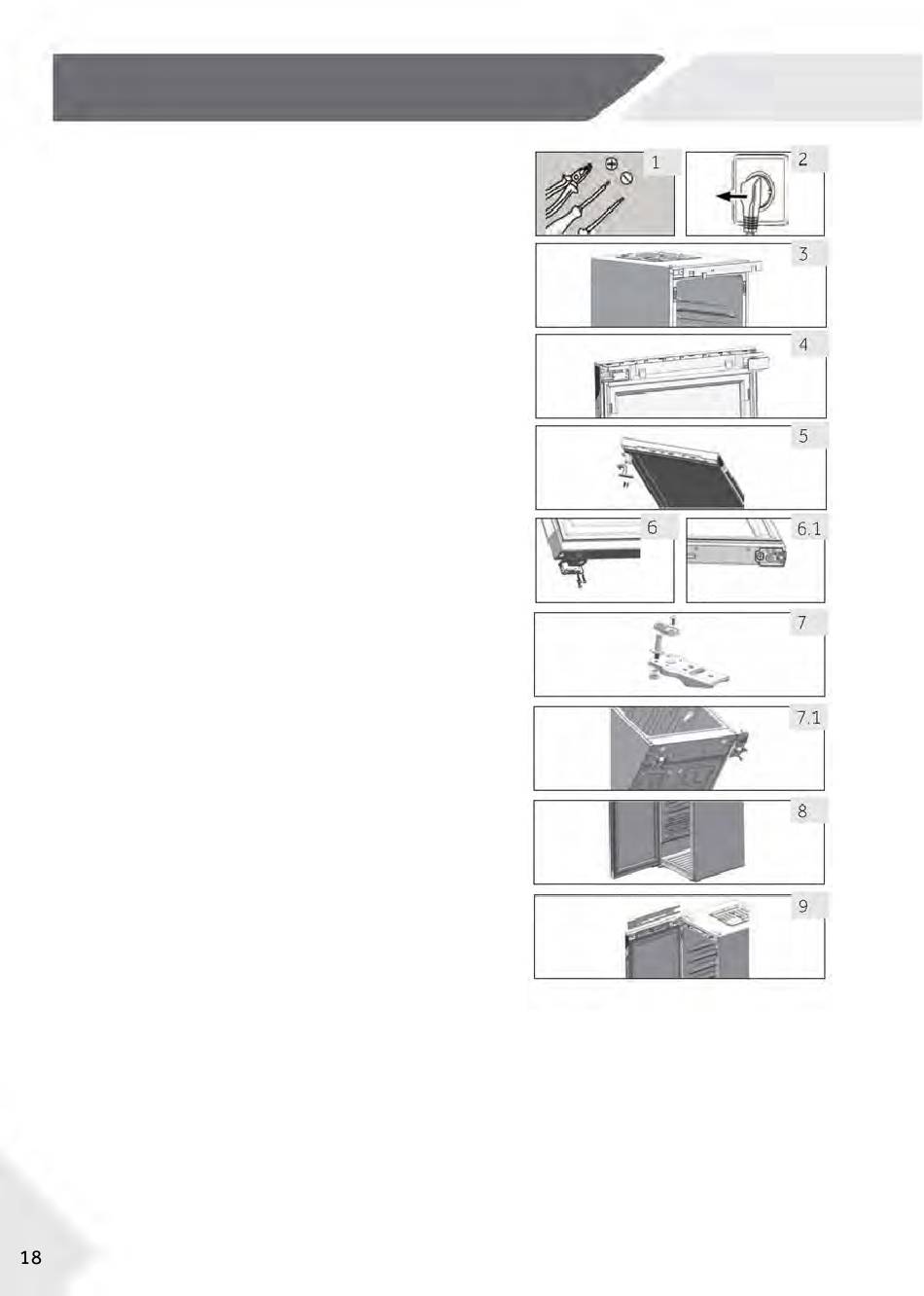

Montageschritte
1.
Das notwendige Werkzeug bereitstellen.
2.
Ziehen Sie den Netzstecker des Gerätes.
3.
Entfernen Sie die obere Abdeckungsleiste
und die kleine Abdeckung, und versetzen
Sie die kleine Abdeckung auf die andere Türseite.
4.
Entfernen Sie Abdeckung der Verkabelung
und die Blende, und versetzen Sie die Zierblende
auf die andere Türseite. Entfernen Sie die schwarze
Gummiabdeckung vom Schlüsselloch auf
der Innenseite des Türgehäuses und setzen
Sie sie auf das rechte Schlüsselloch auf.
5.
Entfernen Sie die Scharnierabdeckung und drehen
Sie mit dem Werkzeug die 3 Schrauben heraus,
sodass Sie die Türe abnehmen können.
6.
Drehen Sie die 3 Schrauben unter der Tür heraus,
entfernen Sie Türzylinder und Türanschlag
und montieren Sie alles auf der anderen Türseite.
7.
Schrauben Sie die Scharnierbaugruppe vom Gehäuse
ab, entfernen Sie dabei zuerst den Scharnierzylinder
in der unteren Scharnierbaugruppe. Setzen Sie den
Scharnierzylinder wieder in das rechte Schraubenloch
ein und montieren Sie ihn. Versetzen Sie jetzt
die Türe mit der Scharnierbaugruppe
auf die andere Seite des Gehäuses.
8.
Die Türe wird senkrecht nach unten ausgerichtet
auf dem Scharnierzylinder montiert.
9.
Das obere Scharnier wird in das Schachtloch
der Türe eingesetzt und am Gehäuse
festgeschraubt. Zum Schluss die Abdeckung
der Verkabelung und die obere Abdeckungsleiste
wieder anbringen.
