Remplacer les modules de ventilation NCS 55A1-24H, NCS 55A1-36H-S, NCS 55A1-36H-SE-S, NCS 5501, NCS 5501-SE, NCS-55A1-48Q6H, NCS-55A1-24Q6H-S et
NCS-55A1-24Q6H-SS
Remarque Le sens de circulation de l'air doit être le même pour tous les blocs d'alimentation et modules de ventilation
dans le châssis.
Étape 1
Pour retirer un module de ventilation, procédez comme suit :
a) Appuyez sur les deux loquets sur le module de ventilation, puis saisissez la poignée.
Remarque

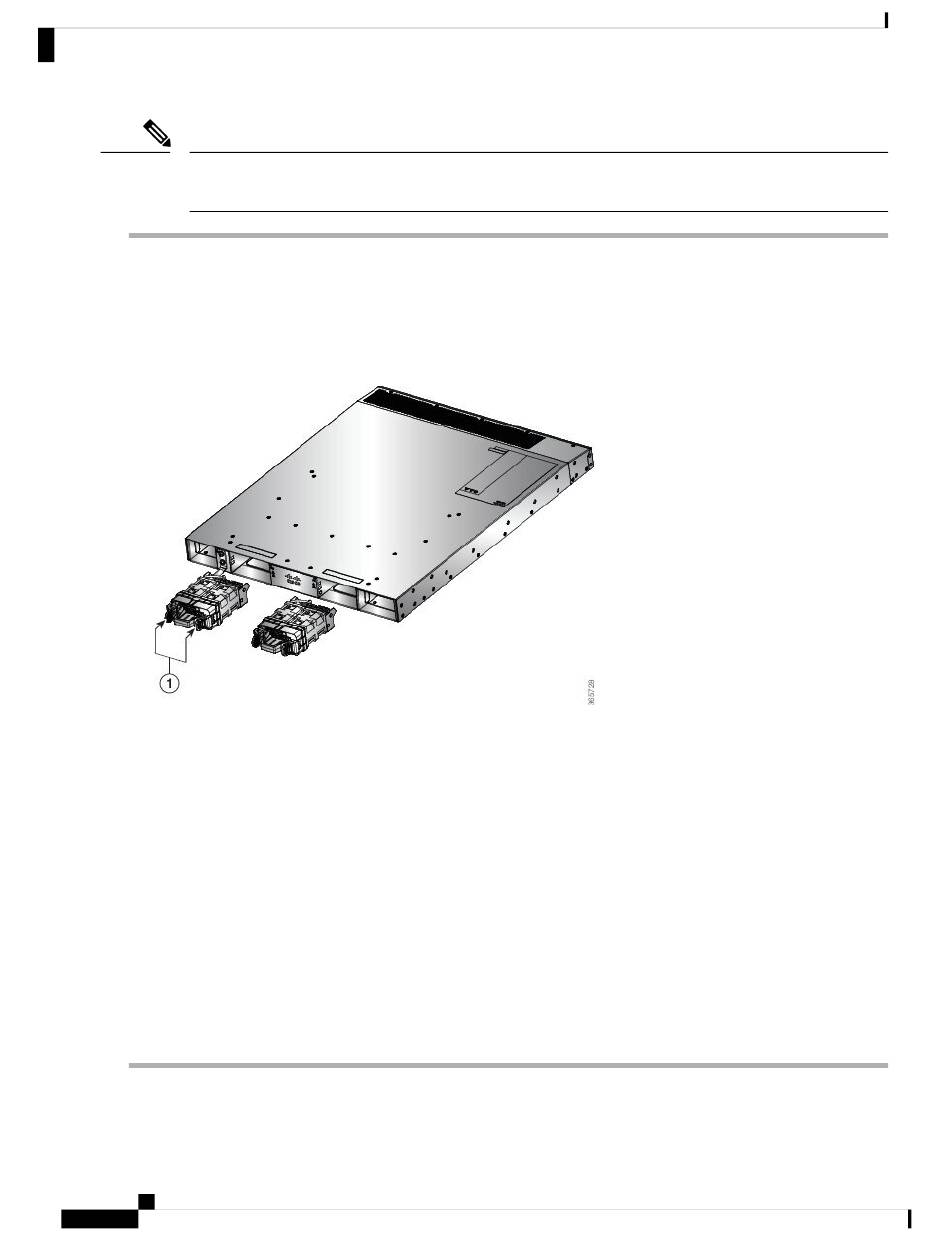

Illustration 60 : Retirer les ventilateurs NCS 5501-SE
b) Appuyez simultanément sur les loquets, puis retirez complètement le module de ventilation du châssis.
c) Vous pouvez disposer du module de ventilation.
Étape 2 Pour installer un module de ventilation, procédez comme suit :
a) Tenez le module de ventilation en veillant à ce que le voyant et l'étiquette PID se trouvent sur le dessus.
b) Alignez le module de ventilation sur le logement ouvert de l'unité de ventilation dans le châssis, puis appuyez sur
le module pour l'insérer complètement dans le logement jusqu'à ce que les loquets droit et gauche s'enclenchent
sur le châssis.
Remarque
c) Si le châssis est sous tension, soyez attentif aux ventilateurs. Vous devriez immédiatement les entendre fonctionner.
Si vous ne les entendez pas, vérifiez que le module de ventilation est inséré complètement dans le châssis.
d) Vérifiez que le voyant du module de ventilation est allumé en vert. Si ce n'est pas le cas, un ou plusieurs ventilateurs
sont en panne. Le cas échéant, contactez votre représentant du service clientèle pour obtenir des pièces de rechange.
Guide d'installation matérielle des routeurs à ports fixes Cisco NCS 5500
88
La figure suivante illustre le routeur NCS 5501-SE. La procédure est la même pour les routeurs NCS
5501, NCS-55A1-48Q6H, NCS-55A1-24Q6H-S/NCS-55A1-24Q6H-SS et NCS 55A1.
Si vous ne parvenez pas à insérer complètement le module de ventilation dans le logement, ne forcez pas
dessus. Retirez le module de ventilation et vérifiez qu'il est adapté au routeur et que vous l'insérez dans
le bon sens.
