Monter le châssis sur un rack à 2 montants

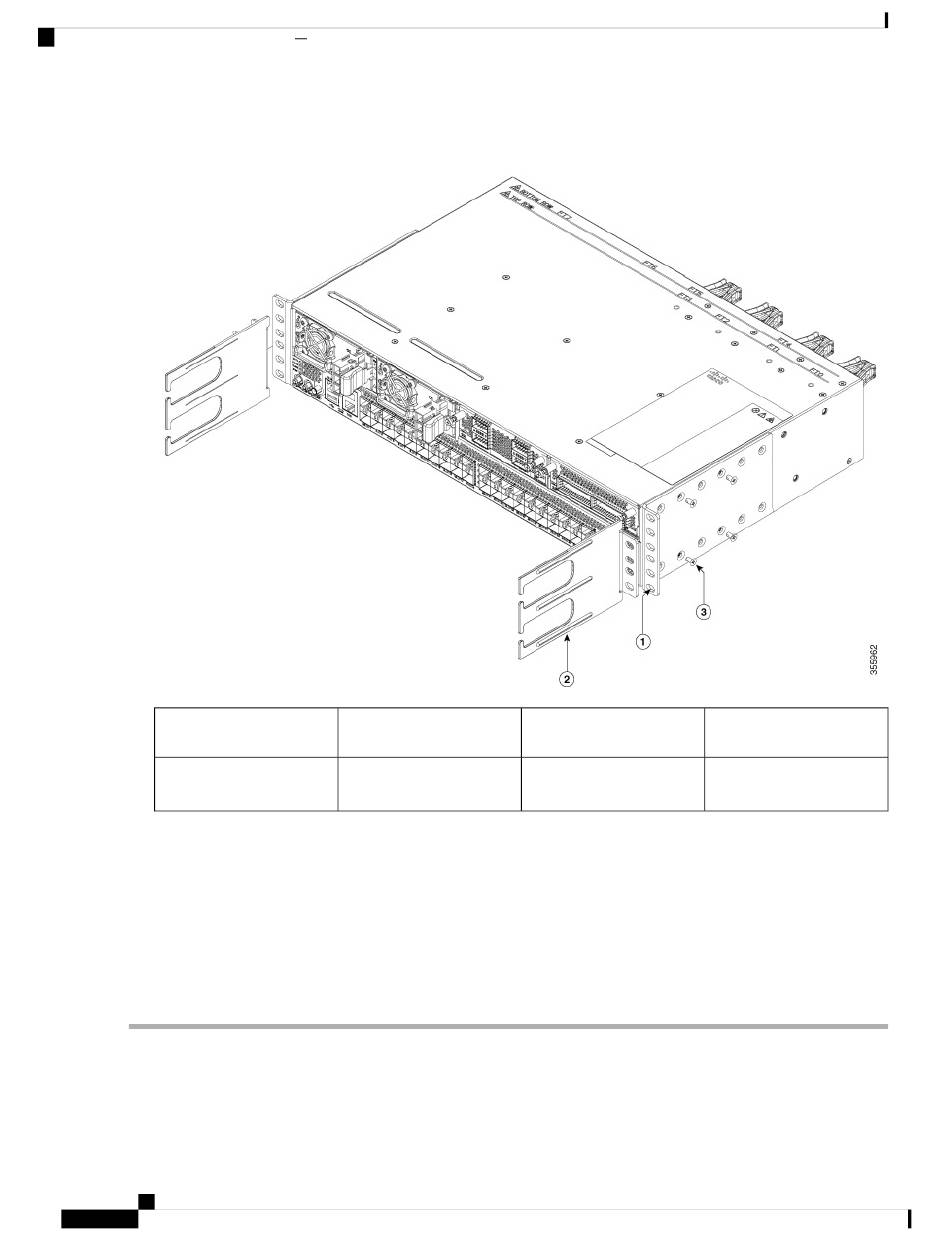

Illustration 24 : Supports de montage en rack sur les châssis Cisco NCS 55A2-MOD-S, Cisco NCS 55A2-MOD-HD-S, Cisco NCS 55A2-MOD-SE-S,
Cisco NCS-55A2-MOD-HX-S et Cisco NC55A2-MOD-SE-H-S
1
3
Étape 2
Procédez comme suit pour installer le routeur sur un rack à 2 montants :
a) Deux personnes sont nécessaires pour soulever le routeur et le placer entre les deux montants du rack.
b) Déplacez le routeur jusqu'à ce que les supports de montage en rack entrent en contact avec les deux montants.
c) Maintenez le châssis de niveau pendant que l'autre personne insère deux vis (12-24 ou 10-32, selon le type de rack)
dans chacun des deux supports de montage en rack (à l'aide de quatre vis au total) et dans les écrous du logement
ou les trous filetés des rails de montage en rack vertical.
d) Serrez les vis 10-32 à un couple de 2,26 Nm (20 pouces-livres) ou les vis 12-24 à un couple de 3,39 Nm
(30 pouces-livres).
Que faire ensuite
Installer le filtre à air du châssis sur un rack à 2 montants (entrée côté port), à la page 49
Guide d'installation matérielle des routeurs à ports fixes Cisco NCS 5500
44
Procédure 2
Supports de montage en
rack
Vis cruciformes fraisées
M4 x 8 mm
2
Installer le châssis
Guide-câble
