Installer le châssis
Quantité
4
4
Étape 1 Retirez le rail coulissant interne de l'assemblage du rail coulissant en appuyant sur l'onglet blanc à l'avant de l'assemblage
du rail coulissant (sur le rail coulissant externe).

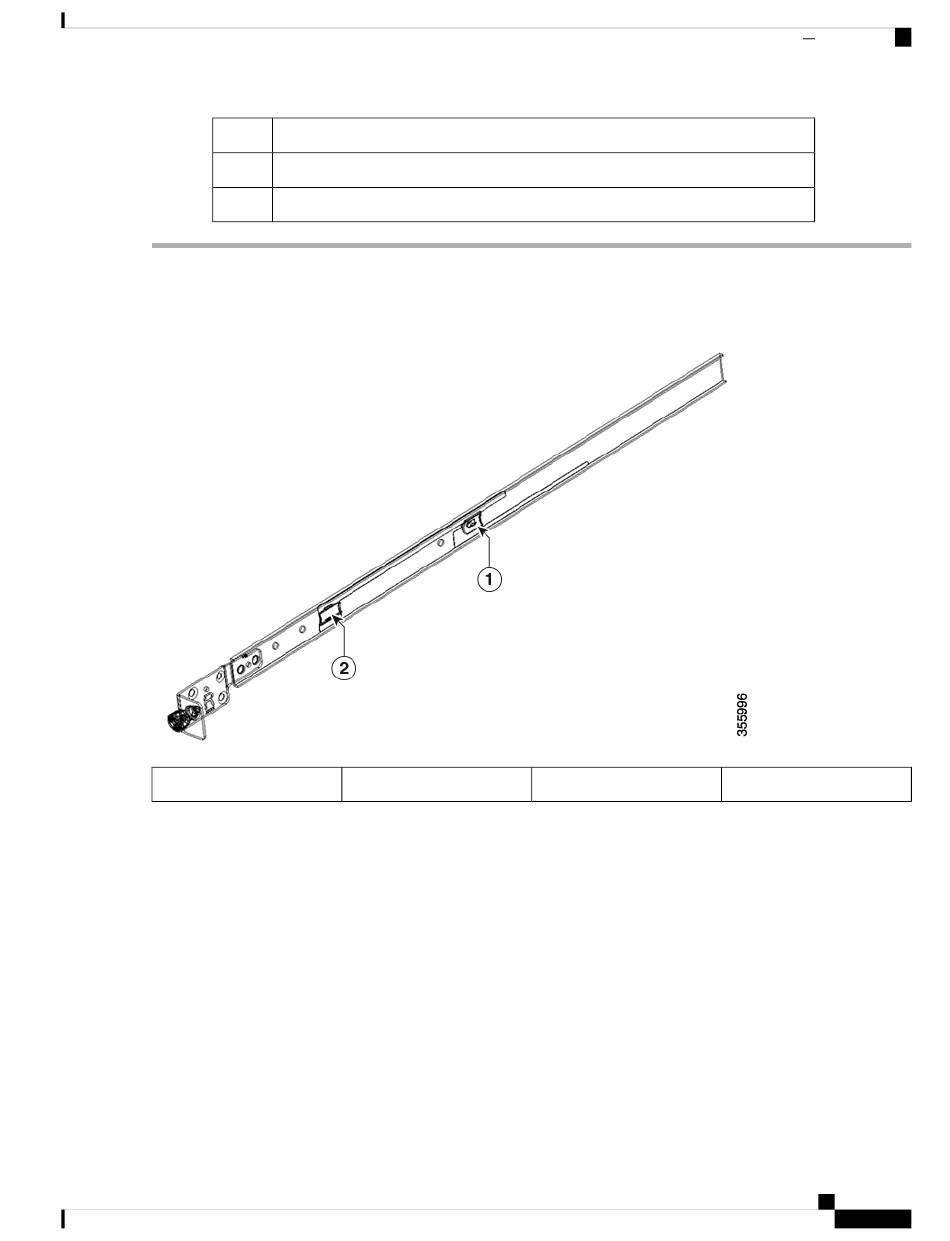

Illustration 14 : Retirer le rail coulissant interne de l'assemblage du rail coulissant
1
Étape 2
Poussez le dispositif de déverrouillage du rail coulissant du milieu et faites glisser celui-ci dans l'assemblage du rail
coulissant.
Étape 3 Fixez le rail coulissant interne aux côtés du châssis :
1. Alignez le rail coulissant interne avec un côté du châssis et fixez-le sur le châssis avec trois vis M4. Serrez les vis
à un couple de 1,4 Nm (12 pouces-livres).
Remarque
2. Répétez l'opération 3a pour installer le rail coulissant interne de l'autre côté du châssis.
Description
Broches de montage en rack 9,1 mm (uniquement NC55-2RU-ACC-SL2)
Broches de montage en rack 8,8 mm (uniquement NC55-2RU-ACC-SL2)
Onglet blanc
Pour NC55-2RU-ACC-SL1, utilisez des vis à tête cylindrique M4 x 10 mm.
Pour NC55-2RU-ACC-SL2, utilisez des vis à tête plate M4 x 8 mm.
Monter le châssis sur un rack à 4 montants
2
Guide d'installation matérielle des routeurs à ports fixes Cisco NCS 5500
Procédure 2
Onglet bleu
