Monter le châssis sur un rack à 4 montants

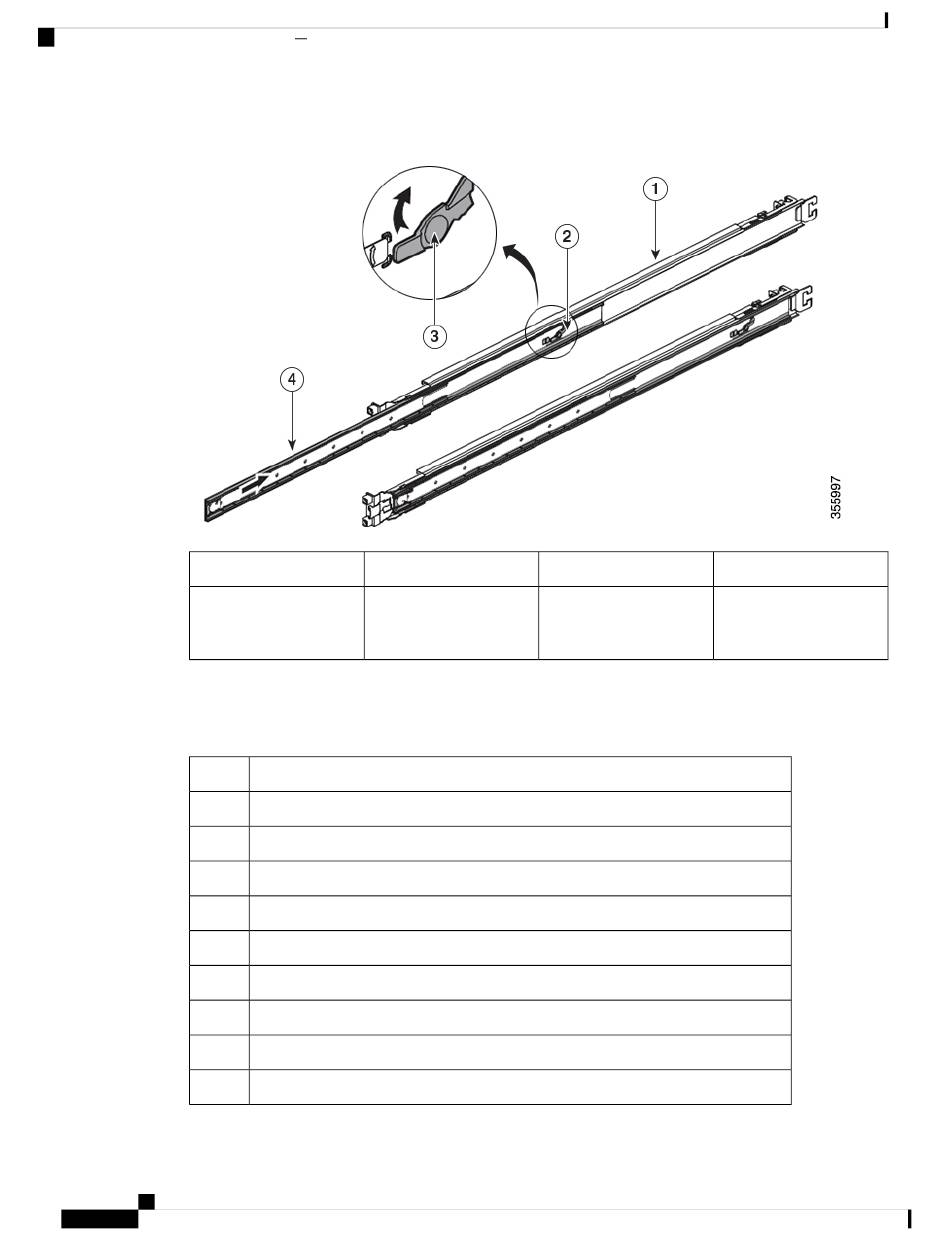

Illustration 13 : Assemblage du rail coulissant
1
3
Le tableau suivant répertorie les éléments contenus dans le kit de montage en rack des routeurs
Cisco NCS-55A2-MOD-HD-S, Cisco NCS-55A2-MOD-HX-S et Cisco NC55A2-MOD-SE-H-S.
Tableau 5 : Kit de montage en rack des routeurs Cisco NCS-55A2-MOD-HD-S, Cisco NCS-55A2-MOD-HX-S et Cisco NC55A2-MOD-SE-H-S
Quantité
2
2
8
2
1
6
6
4
4
Guide d'installation matérielle des routeurs à ports fixes Cisco NCS 5500
32
Procédure 2
Rail coulissant externe
Dispositif de
déverrouillage sur le rail
coulissant du milieu
Description
Supports de montage en rack
Rails coulissants de montage en rack
Vis cruciformes fraisées M4 x 8 mm
Vis cruciforme à tête cylindrique M4 x 8 mm
Cosse de mise à la terre
Vis cruciforme à tête cylindrique M4 x 10 mm (uniquement NC55-2RU-ACC-SL1)
Vis cruciforme à tête plate M4 x 8 mm (uniquement NC55-2RU-ACC-SL2)
Rondelles (uniquement NC55-2RU-ACC-SL2)
Vis fraisées 10-32 (uniquement NC55-2RU-ACC-SL2)
2 Rail coulissant du milieu
4 Rail coulissant interne
Installer le châssis
