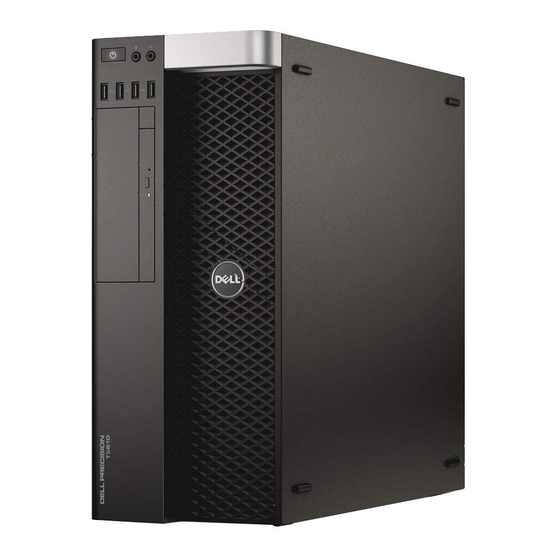

- Page 1 Station de travail Dell Precision T5610 Manuel du propriétaire Modèle réglementaire: D01T Type réglementaire: D01T003 July 2020 Rév. A03...
- Page 2 Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le copyright et la propriété intellectuelle. Dell ™...
- Page 3 Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. Copyright © 2015 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le copyright et la propriété intellectuelle. Dell ™...
- Page 4 Table des matières Chapitre 1: Intervention à l'intérieur de votre ordinateur..............6 Avant d'intervenir à l'intérieur de l'ordinateur........................6 Mise hors tension de l’ordinateur............................7 Après une intervention dans l'ordinateur..........................7 Chapitre 2: Retrait et installation des composants................8 Outils recommandés................................8 Présentation du système..............................
- Page 5 Désactivation du mot de passe du système.......................46 Chapitre 5: Diagnostics......................... 47 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment)..................47 Chapitre 6: Dépannage de l'ordinateur.................... 48 Voyants de diagnostic.................................48 Message d'erreur.................................50 Chapitre 7: Caractéristiques techniques..................52 Chapitre 8: Contacter Dell......................58 Table des matières...
- Page 6 Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
- Page 7 2. Connectez le câble téléphonique ou le câble réseau à l'ordinateur. 3. Connectez l'ordinateur et tous les périphériques connectés à leurs prises secteur. 4. Mettez sous tension l'ordinateur. 5. Si nécessaire, vérifiez que l'ordinateur fonctionne correctement en exécutant les diagnostics Dell. Intervention à l'intérieur de votre ordinateur...
- Page 8 Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Sujets : • Outils recommandés • Présentation du système • Retrait du bloc d'alimentation (PSU) • Installation du bloc d'alimentation (PSU) •...
- Page 9 Présentation du système Figure 1. Vue interne de l’ordinateur T5610 1. le tunnel d'air 2. le cadre avant 3. lecteur optique 4. déflecteur d’air 5. Disques durs 6. conduit d’air 7. bloc d'alimentation 8. pile bouton 9. la carte PCI 10.
- Page 10 4. Maintenez la pignée pour faire sortie le bloc PSU de l'ordinateur. Installation du bloc d'alimentation (PSU) 1. Maintenez la poignée le bloc PSU et insérez le bloc PSU dans l'ordinateur. 2. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur. Retrait du capot 1.
- Page 11 3. Relevez le loquet du capot. 4. Soulevez le capot à 45 degrés et retirez-le de l'ordinateur. Retrait et installation des composants...
- Page 12 Installation du capot 1. Placez le capot de l'ordinateur sur le châssis. 2. Appuyez sur le capot de l'ordinateur jusqu'à ce que vous entendiez un clic indiquant qu'il est installé. 3. Suivez les procédures décrites dans Après une intervention dans l'ordinateur. Retrait du cache avant 1.
- Page 13 b. Appuyez sur le loquet et retirez la carte PCI [2, 3]. Installation de la carte PCI 1. Poussez la carte d'extension dans son logelement et fixezr le loquet. 2. Installez le loquet en plastique de fixation de la carte PCI dans son logement. 3.
- Page 14 5. Appuyez sur le fermoir pour libérer le loquet de retenue des câbles sur le côté du bâti du lecteur optique. 6. Appuyez sur le loquet et soulevez les câbles. 7. Relevez le loquet de libération du bâti du lecteur optique. Retrait et installation des composants...
- Page 15 8. Maintenez le loquet de libération et faites glisser le bâti du lecteur optique hors de son compartiment. Installation du lecteur optique 1. Soulevez le loquet de libération et faites glisser le bâti du lecteur optique dans son logement. 2. Appuyez sur le fermoir pour libérer le loquet et placez les câbles dans le support. 3.
- Page 16 4. Appuyez sur les loquets de chaque côté du support du disque dur. 5. Sortez le disque dur de son compartiment. 6. Si un disque dur de 2,5 puce est installé, retirez les vis et soulevez le disque dur pour le retirer du chariot. Retrait et installation des composants...
- Page 17 Installation du disque dur 1. Si un disque dur de 2,5 pouces est installé dans l’ordinateur, placez le disque dur dans le chariot du disque dur, puis serrez les vis pour fixer le disque dur. 2. Appuyez sur les loquets du bâti du disque dur et insérez-le dans le compartiment. 3.
- Page 18 5. Libérez le loquet de fixation du capteur thermique. Dans ce cas, le capteur thermique est connecté au disque dur. Installation du capteur thermique REMARQUE : Le capteur thermique est un composant en option et il peut donc ne pas être fourni avec l'ordinateur. 1.
- Page 19 5. Déconnectez les câbles pour libérer le panneau E/S. 6. Retirez les vis fixant le panneau d’E/S au châssis. 7. Retirez le panneau d’E/S du châssis. Retrait et installation des composants...
- Page 20 Installation du panneau des entrées/sorties 1. Replacez le panneau d’E/S dans son logement. 2. Serrez les vis fixant le panneau d’E/S au châssis. 3. Connectez les câbles au panneau E/S. 4. Insérez le module USB 3.0 dans son logement. 5. Serrez les vis fixant le module USB 3.0 au panneau d’E/S. 6.
- Page 21 a. le lecteur optique b. le capot 4. Suivez les procédures décrites dans Après une intervention dans l'ordinateur. Retrait de la mémoire 1. Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur. 2. Retirez : a. le capot b. tunnel d’air (si disponible) 3.
- Page 22 3. Installez : a. le capot b. tunnel d’air (si disponible) 4. Suivez les procédures dans Après une intervention dans l'ordinateur. Retrait du dissipateur de chaleur 1. Appliquez les procédures décrites dans Avant d’intervenir sur l’ordinateur. 2. Retirez le capot. 3.
- Page 23 Installation du dissipateur de chaleur 1. Placez le dissipateur de chaleur dans l’ordinateur. 2. Serrez les vis imperdables pour fixer le dissipateur de chaleur à la carte système. 3. Connectez le câble du dissipateur de chaleur à la carte système. 4.
- Page 24 Installation du ventilateur du dissipateur de chaleur 1. Insérez le ventilateur du dissipateur de chaleur dans l’ensemble dissipateur de chaleur. 2. Insérez les passe-câbles pour fixer le ventilateur du dissipateur de chaleur à l’ensemble dissipateur de chaleur. 3. Installez : a.
- Page 25 4. Répétez les étapes ci-dessus pour retirer le second processeur (s'il existe) de l'ordinateur. Pour vérifier que l’ordinateur dispose de deux logements de processeur, voir Composants de la carte système. Installation du processeur 1. Placez le processeur dans son connecteur. 2.
- Page 26 4. Retirez la vis de fixation de la plaque métallique au ventilateur du système. 5. Appuyez sur les loquets de part et d'autre de la plaque métallique pour la dégager. 6. Retirez la plaque métallique du châssis en la soulevant. Retrait et installation des composants...
- Page 27 7. Retirez les vis de fixation de la baie de lecteur. 8. Glissez le loquet vers l'extérieur pour dégager le déflecteur d'air. 9. Retirez le déflecteur d'air de l'ordinateur. 10. Retirez le câble PSU des clips. Retrait et installation des composants...
- Page 28 11. Déconnectez les câbles du ventilateur du système de la carte système. 12. Retirez les vis fixant l’ensemble ventilateur du système au châssis. 13. Soulevez l’ensemble ventilateur du système pour le séparer du châssis. 14. Faites levier sur les passe-câbles pour retirer les ventilateurs de l’ensemble ventilateur du système. Retrait et installation des composants...
- Page 29 PRÉCAUTION : Les passe-câbles peuvent être endommagés par une traction excessive. 15. Retirez les ventilateurs de l’ensemble ventilateur du système. Installation du ventilateur système 1. Placez les ventilateurs du système dans l’ensemble ventilateur du système et fixez les passe-câbles. 2. Placez l’ensemble ventilateur du système dans le châssis. 3.
- Page 30 Retrait de la carte PSU 1. Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le capot. 3. Faites glisser le cache du déflecteur vers l'avant dans son logement. 4. Retirez le cache du déflecteur de l'ordinateur. 5.
- Page 31 7. Retirez la carte PSU de l'ordinateur. Installation de la carte PSU 1. Replacez la carte PSU dans son logement. 2. Serrez les vis de fixation de la carte PSU dans son logement. 3. Connectez les câbles d’alimentation aux connecteurs situés sur la carte système. 4.
- Page 32 4. Appuyez sur le fermoir, soulevez-le et retirez le haut-parleur. Installation du haut-parleur 1. Replacez les haut-parleurs et fixez le fermoir. 2. Connectez le câble du haut-parleur à la carte système. 3. Posez le capot. 4. Suivez les procédures décrites dans la section Après une intervention dans l'ordinateur. Retrait de la carte système 1.
- Page 33 4. Déconnectez les câbles sur la carte système. 5. Retirez les vis qui fixent la carte système. 6. Faites glisser la carte système vers l’ensemble ventilateur du système. Retrait et installation des composants...
- Page 34 7. Soulevez la carte système pour la retirer du châssis. Installation de la carte système 1. Alignez la carte système sur les connecteurs des ports à l'arrière du châssis et placez la carte système dans le châssis. 2. Serrez les vis qui fixent la carte système au châssis. 3.
- Page 35 n. le capot o. bloc d'alimentation 5. Appliquez les procédures décrites dans Après une intervention à l’intérieur de l’ordinateur. Composants de la carte système L'illustration suivante montre les compsants de la carte système. 1. Logement PCI (logement 6) 2. Logement PCIe x16 (câblé comme x4) 3.
- Page 36 Informations complémentaires Cette section fournit des informations sur les fonctions supplémentaires de l'ordinateur. Sujets : • Règles concernant le module mémoire • Verrou de l'aimentation électrique Règles concernant le module mémoire Pour optimiser les performances de l'ordinateur, suivez les instructions ci-dessous lorsque vous configurez la mémoire système : •...
- Page 37 La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •...
- Page 38 Tableau 1. Touches de navigation (suite) Touches Navigation <Tab> Passe à la zone suivante active. REMARQUE : Pour la navigateur graphique standard uniquement. <Echap> Passe à la page précédente tant que vous affichez l'écran principal. Si vous appuyez sur <Echap> dans l'écran principal, un message demande d'enregistrer les modifications non enregistrées et le système redémarre.
- Page 39 Tableau 3. Configuration du système (suite) Option Description • Enabled (Activé) (par défaut) • Enabled w/PXE (Activé avec PXE) Integrated NIC 2 Permet de contrôler le contrôleur LAN intégré. Les options sont : • Enable (Activer) (option par défaut) • Enable w/PXE (Activer avec PXE) REMARQUE : Cette fonctionnalité...
- Page 40 Tableau 3. Configuration du système (suite) Option Description • Enable SMART Reporting (Activer la création de rapports SMART). Cette option est désactivée par défaut. USB Configuration Permet d’activer ou de désactiver la configuration USB interne. Les options sont : • Enable Boot Support (Activer le support d'amorçage) •...
- Page 41 Tableau 5. Sécurité (suite) Option Description • Disabled (Désactivé) (par défaut) • Reboot bypass (Ignorer au redémarrage) Password Change Permet d'activer l'autorisation de désactivation des mots de passe Système quand le mot de passe administrateur est défini. Paramètre par défaut : Allow Non-Admin Password Changes (Autoriser les modifications de mot de passe non-admin) est sélectionné...
- Page 42 Dell Reliable Memory Permet d’identifier et d’isoler les erreurs de mémoire dans la RAM du système. Technology (RMT) Paramètre par défaut : Enable Dell Reliable Memory Technology (RMT) (Activer la technologie de mémoire fiable de Dell) REMARQUE : Cette option est prise en charge par le T3610 seulement si les modules de mémoire ECC sont installés.
- Page 43 Tableau 8. Power Management (Gestion de l’alimentation) (suite) Option Description • Auto (par défaut) • Élevé. • Moyen • Faible USB Wake Support Permet d’autoriser les périphériques USB à sortir le système de l’état de veille. Réglage par défaut : Disabled (Désactivé) Wake on LAN Cette option permet d’activer l’ordinateur hors tension avec un signal LAN spécial.
- Page 44 Pour les ordinateurs portables, vérifiez que la batterie est complètement chargée et que l'ordinateur est connecté au secteur. 1. Redémarrez l'ordinateur. 2. Rendez-vous sur dell.com/support. 3. Si vous disposez du numéro de service ou du numéro de service express de l'ordinateur : REMARQUE : Pour localiser le Numéro de service, cliquez sur Où...
- Page 45 PRÉCAUTION : N'importe quel utilisateur peut accéder aux données de l'ordinateur s'il n'est pas verrouillé et qu'il est laissé sans surveillance. REMARQUE : L'ordinateur est fourni avec la fonction de mot de passe système et de configuration désactivée. Définition d'un mot de passe système et d'un mot de passe de configuration Vous pouvez définir un nouveau mot de passe système et/ou mot de passe de configuration ou changer un mot de passe système et/ou mot de passe de configuration uniquement lorsque l'état de mot de passe est Déverrouillé.
- Page 46 REMARQUE : Si vous changez le mot de passe système et/ou le mot de passe de configuration, entrez de nouveau le nouveau mot de passe lorsqu'un message le demande. Si vous supprimez l'un ou l'autre des mots de passe ou les deux, confirmez la suppression quand un message le demande.
- Page 47 Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à...
- Page 48 Dépannage de l'ordinateur Vous pouvez dépanner l'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de l'ordinateur. Sujets : • Voyants de diagnostic • Message d'erreur Voyants de diagnostic REMARQUE : Les voyants de diagnostic indiquent uniquement l'avancement du test à...
- Page 49 Tableau 13. Schémas des voyants de diagnostic POST (suite) • Réinstallez toutes les cartes graphiques. • Si vous disposez d'une carte graphique qui fonctionne correctement, installez-la. Panne possible du disque dur. • Réinstallez tous les câbles d'alimentation et de données. Possible défaillance de l'interface •...
- Page 50 Tableau 13. Schémas des voyants de diagnostic POST (suite) Début du démarrage • Indique la fin du test POST. Les voyants restent quelques instants dans cet état jusqu'à la fin du POST. Une fois le contrôle donné à l'ordinateur, les voyants s'éteignent. Message d'erreur Il existe trois types de messages d'erreur BIOS qui s'affichent en fonction de la gravité...
- Page 51 Dell pour en savoir plus sur la mise à niveau vers une alimentation d'alimention plus puissante. RMT (Reliable Memory Technology) Dell a détecté et isolé des erreurs dans la mémoire système. Vous pouvez continuer de travailler. Il est recommandé de remplacer les modules de mémoire. Voir l'écran du journal des événements RMT dans la configuration du BIOS pour plus d'informations sur les DIMM.
- Page 52 Pour les caractéristiques complètes de votre ordinateur, accédez à la section Specifications de votre Guide d'utilisation disponible sur le site dell.com/support. Pour plus d'informations sur la configuration de votre ordinateur, consultez le Centre d'aide et de support de votre système d'exploitation Windows, puis sélectionnez l'option pour afficher les informations concernant votre ordinateur.
- Page 53 Tableau 20. Vidéo Fonction Spécification Distincte (PCIe 3.0/2.0 x16) T3610/T5610 Jusqu'à 2 cartes pleine hauteur, pleine longueur (maximum de 300 W) T7610 Jusqu'à 4 cartes pleine hauteur, pleine longueur (maximum de 600 W) Tableau 21. Audio Fonction Spécification Intégrée Codec audio Realtek ALC3220 Tableau 22.
- Page 54 Tableau 24. Lecteurs (suite) Fonction Spécification • prend en charge un périphérique SATA de 5,25 pouces ou prend en charge un disque dur SATA de 3,5 pouces • prend en charge un lecteur de carte mémoire • prend en charge jusqu'à deux SAS/SATA/disque dur/SSD de 2,5 pouces (avec adaptateurs en option) Accessibles de l'intérieur Baies de lecteurs de 3,5 pouces...
- Page 55 Tableau 26. Connecteurs internes (suite) Fonction Spécification T5610/T7610 deux connecteurs à 5 broches Ventilateurs HDD T3610/T5610 un connecteur à 5 broches T7610 trois connecteurs à 5 broches Mémoire T3610/T5610 huit connecteurs à 240 broches T7610 seize connecteurs à 240 broches Processeur T3610 un connecteur LGA-2011...
- Page 56 Tableau 27. Commandes et voyants (suite) Fonction Spécification voyant blanc clignotant : l'ordinateur est en veille. voyant orange fixe : l'ordinateur ne démarre pas ; signale un problème lié à la carte système ou au bloc d'alimentation. voyant orange clignotant : signale un problème avec la carte système. Voyant d'activité...
- Page 57 Tableau 29. Caractéristiques physiques (suite) Fonction Spécification T3610/T5610 Largeur 172,60 mm (6,79 pouces) Profondeur 471,00 mm (18,54 pouces) Poids (minimal) : 14,00 kg (30,86 livres)/13,2 kg (29,10 livres) T7610 Hauteur (pieds inclus) 433,40 mm (17,06 pouces) Hauteur (sans les pieds) 430,50 mm (16,95 pouces) Largeur 216,00 mm (8,51 pouces)
- Page 58 Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : 1.
