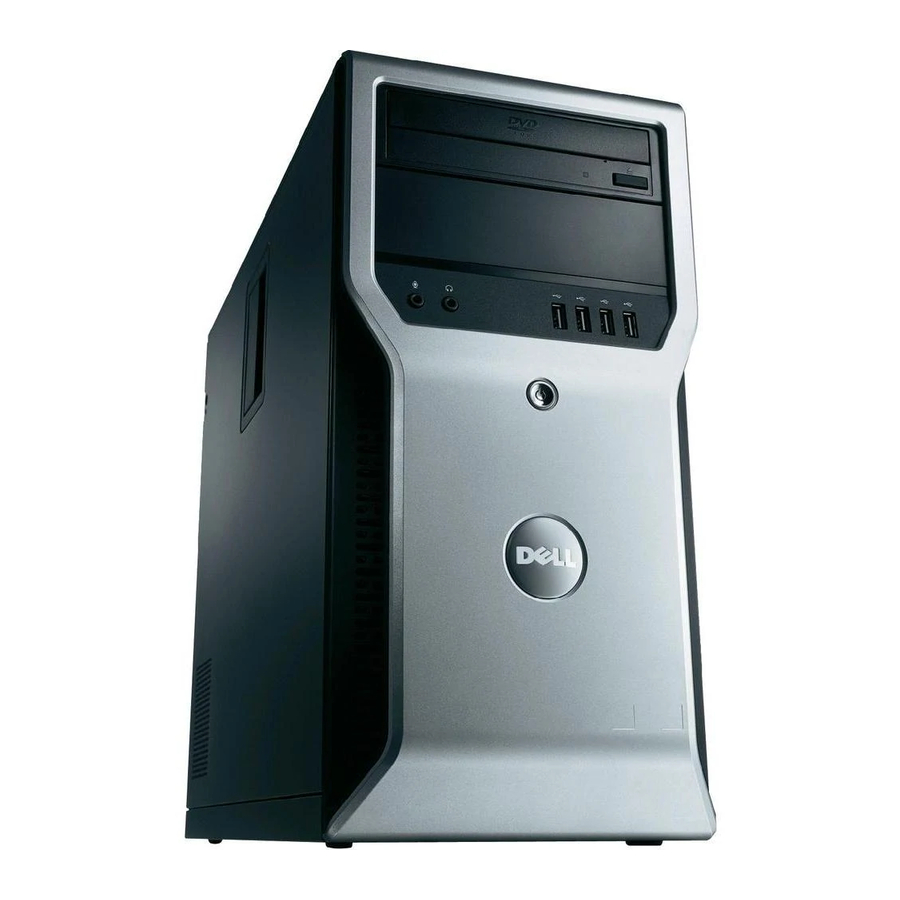

Dell Precision T1600 Guide Technique

Dell Precision T1600 Guide Technique

Masquer les pouces Voir aussi pour Precision T1600:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Guide technique Dell Precision T1600
Modèle réglementaire D09M
Type réglementaire D09M001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Precision T1600

Sommaire des Matières pour Dell Precision T1600

  • Page 1 Guide technique Dell Precision T1600 Modèle réglementaire D09M Type réglementaire D09M001...

  • Page 2: Remarques, Précautions Et Avertissements

    D'autres marques et noms commerciaux peuvent être utilisés dans cette publication pour faire référence aux entités se réclamant de ces marques et noms ou à leurs produits Dell Inc. rejette tout intérêt exclusif dans les marques et noms ne lui appartenant pas.

  • Page 3: Table Des Matières

    Table des matières Remarques, précautions et avertissements..........2 Chapitre 1: Intervention à l'intérieur de votre ordinateur.......7 ............7 Avant d'intervenir à l'intérieur de votre ordinateur ......................8 Outils recommandés ..................9 Mise hors tension de l'ordinateur ............9 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Capot..................11 .......................11 Retrait du capot...
  • Page 4 ....................24 Installation de la mémoire Chapitre 8: Commutateur d'intrusion dans le châssis......25 ................25 Retrait du commutateur d'intrusion .................26 Installation du commutateur d'intrusion Chapitre 9: Haut-parleur................27 ..................27 Retrait du haut-parleur interne ................28 Installation du haut-parleur interne Chapitre 10: Processeur................29 ............29 Retrait du dissipateur de chaleur et du processeur ..........31 Installation du dissipateur de chaleur et du processeur Chapitre 11: Pile bouton................33...
  • Page 5 Codes de bip et messages d'erreur textuels ........................55 Navigation ................56 Options de configuration du système Chapitre 19: Dépannage................67 ....................67 Voyants de diagnostics .........................78 Codes sonores ......................80 Messages d'erreur Chapitre 20: Caractéristiques..............85 ...................85 Caractéristiques techniques Chapitre 21: Contacter Dell................93 ........................93 Contacter Dell...

  • Page 7: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 8: Outils Recommandés

    PRÉCAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous extrayez les connecteurs, maintenez-les alignés uniformément pour éviter de courber les broches.

  • Page 9: Mise Hors Tension De L'ordinateur

    PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur l'ordinateur. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur. Mettez sous tension l'ordinateur. Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics.

  • Page 11: Chapitre 2: Capot

    Capot Retrait du capot Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . Tirez le loquet du capot sur le côté de l'ordinateur. Soulevez le capot à 45 degrés et retirez-le de l'ordinateur. Installation du capot Placez le capot sur l'ordinateur.

  • Page 13: Chapitre 3: Cache Avant

    Cache avant Retrait du cadre avant Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Eloignez doucement les clips de fixation du châssis sur les bords du cache avant. Tournez le cache pour l'écarter de l'ordinateur et libérer les crochets sur le bord opposé...

  • Page 14: Installation Du Cadre Avant

    Installation du cadre avant Insérez le crochet dans le bord inférieur du cache avant dans les fentes à l'avant du châssis. Tournez le cache vers l'ordinateur pour engager les quatre clips de retenue du cache avant pour qu'ils se mettent en place. capot .

  • Page 15: Chapitre 4: Patte De La Carte D'extension

    Patte de la carte d'extension Retrait de la carte d'extension Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Tirez la languette du loquet de fixation de la carte. Tirez doucement le levier de la carte PCIe x16 pour libérer la languette de l'encoche de la carte.
  • Page 16 Soulevez la carte d'extensions PCI (si elle est présente) pour la retirer du connecteur et de l'ordinateur. Soulevez la carte d'extensions PCI x4 (si elle est présente) pour la retirer du connecteur et de l'ordinateur.

  • Page 17: Installation De La Carte D'extension

    Installation de la carte d'extension Insérez la carte PCIe x4 dans le connecteur sur la carte système et appuyez dessus pour la mettre en place. Insérez la carte PCIe dans le connecteur sur la carte système et appuyez sur a carte pour la mettre en place. Insérez la carte PCIe x1 dans le connecteur sur la carte système et appuyez sur a carte pour la mettre en place.

  • Page 19: Chapitre 5: Unité Optique

    Unité optique Retrait de l'unité optique Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le cadre avant . Retirez le Retirez le câble de données (1) et le cordon électrique (2) à l'arrière de l'unité...

  • Page 20: Installation De L'unité Optique

    Répétez les étapes 4 et 5 pour supprimer la seconde unité optique (le cas échéant). Installation de l'unité optique Relevez le loquet de l'unité optique et poussez cette dernière vers l'arrière de l'ordinateur. Connectez le câble de données et le cordon électrique à l'arrière de l'unité optique.

  • Page 21: Chapitre 6: Disque Dur

    Disque dur Retrait du disque dur Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Retirez le câble de données (1) et le cordon d'alimentation (2) à l'arrière du disque dur. Appuyez sur les deux languettes de support de fixation et sortez le support du disque dur de la baie.

  • Page 22: Installation Du Disque Dur

    Répétez les étapes précédentes pour le second disque dur, le cas échéant. Installation du disque dur Courbez le support du disque dur et insérez le disque dans le support. Appuyez sur les deux languettes de fixation et faites-glisser le support dans la baie dans le châssis.

  • Page 23: Chapitre 7: Mémoire

    Mémoire Retrait de la mémoire Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Appuyez sur les languettes latérales de retenue des modules de mémoire. Sortez les modules de leur connecteur sur la carte système.

  • Page 24: Installation De La Mémoire

    Installation de la mémoire Insérez les modules de mémoire dans les connecteurs sur la carte système dans l'ordre A1 > B1 > A2 > B2. Appuyez sur les modules de mémoire jusqu'à ce que les languettes de libération se mettent en place. capot .

  • Page 25: Chapitre 8: Commutateur D'intrusion Dans Le Châssis

    Commutateur d'intrusion dans le châssis Retrait du commutateur d'intrusion Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Déconnectez le câble d'intrusion de la carte système. Amenez le commutateur d'intrusion vers l'arriière du châssis et retirez-le du châssis.

  • Page 26: Installation Du Commutateur D'intrusion

    Installation du commutateur d'intrusion Insérez le commutateur d'intrusion à l'arrière du châssis et faites-le glisser vers le haut du châssis pour le fixer. Connectez le câble d'intrusion à la carte système. capot . Installez le Après intervention à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur .

  • Page 27: Chapitre 9: Haut-Parleur

    Haut-parleur Retrait du haut-parleur interne Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Déconnectez le câble du haut-parleur de la carte système. Placez le câble du haut-parleur interne dans le clip du châssis. Appuyez sur le loquet de fixation du haut-parleur et faites-le glisser vers le haut pour le retirer.

  • Page 28: Installation Du Haut-Parleur Interne

    Installation du haut-parleur interne Appuyez sur le loquet de fixation du haut-parleur et faites glisser vers le bas pour le fixer. Faites passer le câble du haut-parleur interne dans le clip du châssis. Connectez le câble du haut-parleur à la carte système. capot .

  • Page 29: Chapitre 10: Processeur

    Processeur Retrait du dissipateur de chaleur et du processeur Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Déconnectez le câble du bloc dissipateur de chaleur/ventilateur de la carte système. Utilisez un tournevis cruciforme pour desserrer les vis captives de fixation du bloc à...
  • Page 30 Appuyez sur le levier et poussez-le vers l'extérieur pour le libérer de son crochet de retenue. Soulevez le capot du processeur. Soulevez le processeur pour le retirez du connecteur et placez-le dans un sac antistatique.

  • Page 31: Installation Du Dissipateur De Chaleur Et Du Processeur

    Installation du dissipateur de chaleur et du processeur Insérez le processeur dans son connecteur ; vérifiez qu'il est correctement installé. Abaissez doucement le cache du processeur. Abaissez le levier et poussez-le vers l'intérieur pour le placer dans le crochet de retenue. Placez le bloc dissipateur de chaleur/ventilateur dans le châssis.

  • Page 33: Chapitre 11: Pile Bouton

    Pile bouton Retrait de la pile bouton Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Poussez doucement sur le loquet de la pile pour qu'elle sorte de son emplacement. Sortez la pile de l'ordinateur.

  • Page 34: Installation De La Pile Bouton

    Installation de la pile bouton Placez la pile bouton dans le logement sur la carte système. Appuyez sur la pile jusqu'à ce que le loquet revienne en place et la bloque.. capot . Installez le Après intervention à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur .

  • Page 35: Chapitre 12: Câble Du Commutateur Électrique

    Câble du commutateur électrique Retrait du câble de l'interrupteur électrique Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le cadre avant . Retirez le lecteur optique . Retirez le Déconnectez le câble du commutateur électrique de la carte système. Retirez le câble de l'interrupteur d'alimentation des clips du châssis.
  • Page 36 Ecartez doucement le câble. Sortez le câble du commutateur électrique par l'avant de l'ordinateur.

  • Page 37: Installation Du Câble De L'interrupteur D'alimentation

    Installation du câble de l'interrupteur d'alimentation Faites passer le câble du commutateur électrique par l'avant de l'ordinateur. Fixez le câble du commutateur électrique au châssis. Faites passer le câble de l'interrupteur d'alimentation dans les clips du châssis. Connectez le câble du commutateur électrique à la carte système. lecteur optique .

  • Page 39: Chapitre 13: Capteur Thermique Frontal

    Capteur thermique frontal Retrait du capteur thermique frontal Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Débranchez le câble du capteur thermique de la carte système. Retirez le câble du capteur thermique du clip du châssis. Retirez le capteur de l'avant du châssis et sortez-le.

  • Page 40: Installation Du Capteur Thermique Frontal

    Installation du capteur thermique frontal Fixez avec précaution le capteur thermique à l'avant du châssis. Placez le câble du capteur dans les clips du châssis. Connectez le câble du capteur à la carte système. capot . Installez le Après intervention à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur .

  • Page 41: Chapitre 14: Ventilateur Système

    Ventilateur système Retrait du ventilateur du système Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Déconnectez le câble du ventilateur du châssis de la carte système. Retirez le ventilateur du système des quatre rondelles de fixation à l'arrière de l'ordinateur.

  • Page 42: Installation Du Ventilateur Du Système

    Installation du ventilateur du système Placez le ventilateur du châssis dans le châssis Passez les quatre rondelles dans le châssis et faites-les glisser le long de la rainure pour les mette en place. Connectez le câble du ventilateur à la carte système. capot .

  • Page 43: Chapitre 15: Panneau D'entrée/Sortie

    Panneau d'entrée/sortie Retrait du panneau d'entrée/sortie Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le cadre avant . Retirez le Déconnectez le panneau d'entrée/sortie et le câble FlyWire de la carte système.
  • Page 44 Faites glisser le panneau d'E/S vers la gauche de l'ordnateur pour le libérer. Retirez le panneau d'E/S en faisant passer le câble par l'avant de l'ordinateur.

  • Page 45: Installation Du Panneau D'entrée/Sortie

    Installation du panneau d'entrée/sortie Insérez la carte d'entrée/sortie dans la fente à l'avant du châssis. Faites glisser la carte d'entrée/sortie vers la gauche de l'ordinateur pour la fixer au châssis. Utilisez un tournevis cruciforme pour serrer la vis de fixation de la carte au châssis.

  • Page 47: Chapitre 16: Alimentation Électrique

    Alimentation électrique Retrait du bloc d'alimentation Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le Déconnectez les cordons d'alimentation des disques durs et des unité optiques. Retirez les cordons d'alimentation des clips de l'ordinateur. Déconnectez le cordon électrique 24 broches de la carte système.
  • Page 48 Déconnectez le cordon électrique 4 broches de la carte système. Retirez les quatre vis de fixation de l'alimentation électrique à l'arrière de l'ordinateur. Poussez le languette bleue à côté de l'alimentation électrique (1) et faites glisser cette dernière vers l'avant de l'ordinateur (2).

  • Page 49: Installation Du Bloc D'alimentation

    Soulevez l'alimentation électrique pour la sortir de l'ordinateur. Installation du bloc d'alimentation Placez l'alimentation électrique dans le châssis et poussez-la vers l'arrière de l'ordinateur pour la fixer. Utilisez un tournevis cruciforme pour serrez les vis de fixation de l'alimentation électrique l'arrière de l'ordinateur. Connectez le cordon d'alimentation 4 broches à...

  • Page 51: Chapitre 17: Carte Système

    Carte système Retrait de la carte système Avant d'intervenir à Appliquez les procédures indiquées dans la section l'intérieur de votre ordinateur . capot . Retirez le cadre avant . Retirez le carte d'extension . Retirez la Retirez le dissipateur de chaleur et le processeur. Déconnectez tous les câbles de la carte système.

  • Page 52: Installation De La Carte Système

    Basculez doucement la carte système de 45° et sortez-la de l'ordinateur. Installation de la carte système Alignez la carte système sur les connecteurs de port à l'arrière du châssis et placez la carte dans le châssis. Serrez les vis de fixation de la carte système au châssis. Connectez les câbles à...

  • Page 53: Chapitre 18: Configuration Du Système

    Configuration du système Configuration du système Le système offre les options suivantes : • Accès à la configuration du système en appuyant sur <F2> • Affichage d'un menu de démarrage unique en appuyant sur <F12> Appuyez sur <F2> pour accéder à la configuration du système et modifier les paramètres définissables par l'utilisateur.

  • Page 54: Séquences De Touches De Synchronisation

    • Options de diagnostics — Le menu de démarrage contient deux options de diagnostic, IDE Drive Diagnostics (90/90 Hard Drive Diagnostics) (Diagnostics unité IDE) (Diagnostics disque dur 90/90) et Boot to the Utility Partition (Démarrer dans la partition de l'utilitaire). Ainsi, l'utilisateur n'a pas à...

  • Page 55: Codes De Bip Et Messages D'erreur Textuels

    Le blanc est rempli par un code SmartVu. Pour rechercher le code indiqué, SMVU codes (Codes SMVU) dans la base de connaissances cherchez la phrase Dell. Ces codes ne constituent que des indicateurs ; effectuez un dépannage approfondi avant de remettre les composants en place. Navigation Vous pouvez naviguer dans la configuration système avec le clavier ou la...

  • Page 56: Options De Configuration Du Système

    Action Touche Retauration des paramètres par défaut <Alt><F> ou option de menu Load Defaults (Charger les paramètres par défaut) Options de configuration du système REMARQUE: Selon l'ordinateur et les périphériques installés, les éléments répertoriés dans cette section n'apparaissent pas forcément. General (Général) Informations système Affiche les informations suivantes :...
  • Page 57 System Configuration (Configuration du système) Integrated NIC Active ou désactive la carte réseau intégrée. Vous pouvez : (Carte NIC • Disabled (Désactivé) intégrée) • Enabled (Activé, option par défaut) • Activer la carte avec PXE REMARQUE: Selon l'ordinateur et les périphériques installés, les éléments répertoriés dans cette section n'apparaissent pas forcément.
  • Page 58 System Configuration (Configuration du système) REMARQUE: Le mode existant assure la compatibilité avec certains anciens systèmes d'exploitation qui ne prennent pas en charge les ressources natives affectées au contrôleur du lecteur. Le mode RAID est incompatible avec ImageServer. Désactivez le mode RAID si vous activez ImageServer. Drives (Lecteurs) Ces champs permettent d'activer ou de désactiver diverses unités sur la carte :...
  • Page 59 Video (Vidéo) système. Cette sélection n'a d'importance qu'en présence de 2 contrôleurs vidéo. • Auto (par défaut) - utilisez le contrôleur vidéo supplémentaire. • Onboard/PEG (Intégré/PEG) - utilisez le contrôleur vidéo intégré, sauf si une carte graphique est installée. Une carte PCI Express Graphic (PEG) supplante et désactive le contrôleur vidéo intégré.
  • Page 60 Security (Sécurité) a été entré. Lorsqu'elle est activée, le paramètre de périphérique peut être modifié, même lorsque les autres options de configuration sont verrouillées par le mot de passe de l'administrateur. TPM Security Cette option permet de contrôler si le TPM (Trusted Platform (Sécurité...
  • Page 61 Security (Sécurité) Chassis Intrusion Ce champ contrôle la fonction de détection des intrusions dans (Intrusion dans le le châssis. Vous pouvez définir cette option comme suit : châssis) • Clear Intrusion Warning (Effacement d'avertissement d'intrusion) — Activé par défaut si une intrusion dans le châssis est détectée.
  • Page 62 Performance (Performances) Intel® SpeedStep™ Cette option active ou désactive le mode Intel SpeedStep du processeur. Lorsqu'elle est désactivée, le système est placé dans un état de performances optimales et l'applet Intel Speedstep, ou le pilote du système d'exploitation natif, ne peut pas ajuster les performances du processeur.
  • Page 63 Power Management (Gestion de l'alimentation) Deep Sleep Control Contrôle la fonction Deep Sleep. Fan Control Override Contrôle la vitesse du ventilateur du système. Cette option est (Modification désactivée par défaut. contrôle ventilateur) REMARQUE: Lorsqu'elle est activée, le ventilateur fonctionne à la vitesse maximale. Wake on LAN Cette option permet d'activer l'ordinateur hors tension avec un signal LAN spécial.
  • Page 64 Virtualization Support (prise en charge de la virtualisation) Virtualization Cette option indique si un VMM (Virtual Machine Monitor) peut (Virtualisation) utiliser les fonctions matérielles supplémentaires d'Intel® Virtualization Technology. Activer Intel® Virtualization Technology - Cette option est activée par défaut. VT for Direct I/O (VT Autorise ou empêche le VMM (Virtual Machine Monitor) pour E/S directes) d'utiliser les fonctions matérielles supplémentaires d'Intel®...
  • Page 65 System Logs (Journaux système) Thermal Events Affiche le journal des événements thermiques et permet de : (Evénements • Clear Log (Effacer le journal) thermiques) Power Events Affiche le journal des événements électriques et permet de : (Evénements • Clear Log (Effacer le journal) d'alimentation électrique) BIOS Progress Events...

  • Page 67: Chapitre 19: Dépannage

    Dépannage Voyants de diagnostics REMARQUE: Les voyants de diagnostics indiquent uniquement l'avancement du test POST. Ces voyants n'indiquent pas le problème qui a provoqué l'arrêt du test POST. Les voyants de diagnostics se trouvent à l'avant du châssis, à côté du bouton d'alimentation.
  • Page 68 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation d'autres appareils de protection électriques • Vérifiez que les prises multiples sont bien connectées au secteur et qu'elles sont bien sous tension. • Vérifiez que la prise secteur fonctionne en la testant à...
  • Page 69 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation Il se peut que la • Mettez hors carte système, le tension l'ordinateur en bloc d'alimentation le laissant ou un périphérique branché sur la soient défaillants.
  • Page 70 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation du bloc d'alimentation, puis maintenez enfoncé le bouton du bloc d'alimentation. S'il s'allume, il se peut qu'il y ait un problème avec carte système. •...
  • Page 71 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation DIMM différent et redémarrez l'ordinateur. • Si possible, installez dans l'ordinateur de la mémoire dont vous êtes sûr qu'elle fonctionne. Cette mémoire doit être du même type.
  • Page 72 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation l'ordinateur. Si ce dernier démarre, ajoutez les cartes périphériques une par une jusqu'à ce que vous ayez identifié la carte défaillante. Le connecteur Réinstallez le d'alimentation n'est connecteur pas installé...
  • Page 73 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation périphériques une par une jusqu'à ce que vous ayez identifié la carte défaillante. • Si le problème persiste, c'est la carte système qui est défectueuse.
  • Page 74 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation maintenance) et redémarrez l'ordinateur. Si l'ordinateur démarre normalement, continuez d'installer les modules de mémoire un par un jusqu'à ce que vous ayez identifié le module défaillant ou que vous ayez...
  • Page 75 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation marche, installez-la. Possible défaillance Réinstallez tous les du lecteur de câbles disquette ou du d'alimentation et de disque dur. données. Possible défaillance Réinstallez tous les de l'interface USB.
  • Page 76 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation vous êtes sûr qu'ils fonctionnent correctement. Les modules de • Vérifiez qu'il n'y mémoire sont a pas d'exigences détectés, mais une spécifiques sur erreur de le placement configuration ou de des modules...
  • Page 77 Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation démarre normalement, vérifiez la dernière carte retirée de l'ordinateur pour identifier les conflits de ressources. Possible défaillance • Effacez la d'une ressource de mémoire CMOS. la carte système et/ •...

  • Page 78: Codes Sonores

    Description du Procédure de Couleurs des voyants problème dépannage Voyants de Voyant du bouton diagnostics d'alimentation durs et tous les câbles des lecteurs optiques sont correctement connectés à la carte système. • Si un message vous informe qu'un incident lié à un périphérique (lecteur de disquette, de...
  • Page 79 bips, identifient divers problèmes. Le délai entre chaque bip est de 300 ms. Le délai entre chaque groupe de bips est de 3 s et le bip dure 300 ms. Après chaque bip et chaque groupe de bips, le BIOS doit détecter si l'utilisateur appuie sur le bouton d'alimentation.

  • Page 80: Messages D'erreur

    été échoué sur de démarrage trois fois de suite en raison le point de contrôle [nnnn]. Pour des de la même erreur. Contactez Dell et informations d'aide à la résolution du communiquez le code du point de contrôle problème, notez le point de contrôle et...
  • Page 81 Message d'erreur Description Erreur de données Le lecteur de disquette ou le disque dur ne peut pas lire les données. Pour le système d'exploitation Windows, exécutez l'utilitaire chkdsk pour vérifier la structure de la disquette ou du disque dur. Pour les autres systèmes d'exploitation, exécutez l'utilitaire correspondant.
  • Page 82 Message d'erreur Description Erreur de lecture du disque dur Echec de l'initialisation du disque dur. Informations de configuration non valides. Les informations de configuration de Exécutez le programme SETUP l'ordinateur ne correspondent pas à la configuration matérielle. Configuration de mémoire non valide. L'emplacement DIMM1 ne reconnaît pas Remplir emplacement DIMM1 un module de mémoire.
  • Page 83 Message d'erreur Description Aucun secteur d'amorçage sur le disque Les informations de configuration de l'ordinateur peuvent être incorrectes dans la configuration système. Aucune interruption de cadence Une puce de la carte système est peut être défaillante. Erreur disque non système ou disque La disquette dans le lecteur A ne contient pas un système d'exploitation amorçable.
  • Page 84 AVERTISSEMENT : le programme Disk Lors du premier démarrage, le Monitoring System de Dell a détecté que périphérique a détecté des erreurs l'unité [0/1] sur le contrôleur EIDE éventuelles. Une fois que l'ordinateur a [principal/secondaire] ne fonctionne pas démarré, sauvegardez immédiatement vos...

  • Page 85: Chapitre 20: Caractéristiques

    Caractéristiques Caractéristiques techniques REMARQUE: Les offres peuvent varier d'une région à l'autre. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Démarrer (ou Démarrer dans Windows XP) Aide et support, puis sélectionnez l'option d'affichage des informations sur l'ordinateur. Processeur Type de processeur : •...
  • Page 86 Audio (Audio) Intégrée quatre CHDA (Channel High Definition Audio) Réseau Intégrée Intel 82579LM Ethernet pour communications 10/100/1000 Mb/s Informations système Chipset système Intel C206 Series Express Chipset Canaux DMA deux contrôleurs 82C37 DMA avec sept canaux programmables indépendamment Niveaux d'interruption APIC E/S intégré...
  • Page 87 Drives (Lecteurs) Accessible en externe (baie d'unité 5,25 deux pouces) Accessible en interne : Bâti des lecteurs SATA 3,5 deux pouces Baies d'unité SATA 2,5 pouces deux Connecteurs externes Audio : Panneau arrière deux connecteurs pour sortie lige et entrée ligne/microphone Panneau avant deux connecteur pour microphone et casque...
  • Page 88 Connecteurs de la carte système Largeur de données PCI Express x1 un connecteur 36 broches (maximum) — une voie PCI Express Largeur de données PCI Express x16 un connecteur 164 broches (connecté x4) (maximum) — quatre voies PCI Express Largeur de données PCI Express x16 un connecteur 164 broches (maximum) —...
  • Page 89 Pour plus d'informations sur les voyants de diagnostic, voir le manuel de maintenance sur le site support.dell.com/manuals. Arrière de l'ordinateur : Voyant d'intégrité de liaison sur la vert - bonne connexion de 10 Mbps carte réseau intégrée entre le réseau et l'ordinateur.
  • Page 90 Contrôles et voyants Voyant de diagnostic Voyant vert — L'alimentation d'alimentation électrique électrique est sous tension et fonctionne. La cordon d'alimentation doit être connecté au connecteur d'alimentation (à l'arrière de l'ordinateur) et au secteur. REMARQUE: Vous pouvez tester l'état du système d'alimentation en appuyant sur le bouton test.
  • Page 91 Conditions environnementales Fonctionnement de 10° C à 35° C (de 50° F à 95° F) Entreposage De –40 °C à 65 °C Humidité relative (maximale) : Fonctionnement De 20 % à 80 % (sans condensation) Entreposage De 5 % à 95 % (sans condensation) Vibration maximale : Fonctionnement 0,26 GRMS...

  • Page 93: Chapitre 21: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le...
