4.1 Fonctions Éclairage
La fonction « Éclairage » est utilisée pour allumer/éteindre des éclairages ou un circuit de prises
par le biais d'un actionneur de commutation�
Toutes les possibilités de combinaison entrées - sorties/entrées sont listées à la fin du
chapitre�
Éclairage
4.1.1 Fonction Contacteur temporisé
La fonction Contacteur temporisé permet d'activer une sortie de commutation pour une durée
réglable� La commande temporisée peut être interrompue avant expiration du temps de retard�
Un avertissement de coupure réglable annonce la fin du temps de retard par une inversion de
1 s de l'état de sortie� La durée de la temporisation et l'avertissement de coupure doivent être
réglés dans l'actionneur de commutation�
Entrées
WHT505 - 1 -2
Maison
Sortie de
commutation
Fonction
Contacteur
temporisé

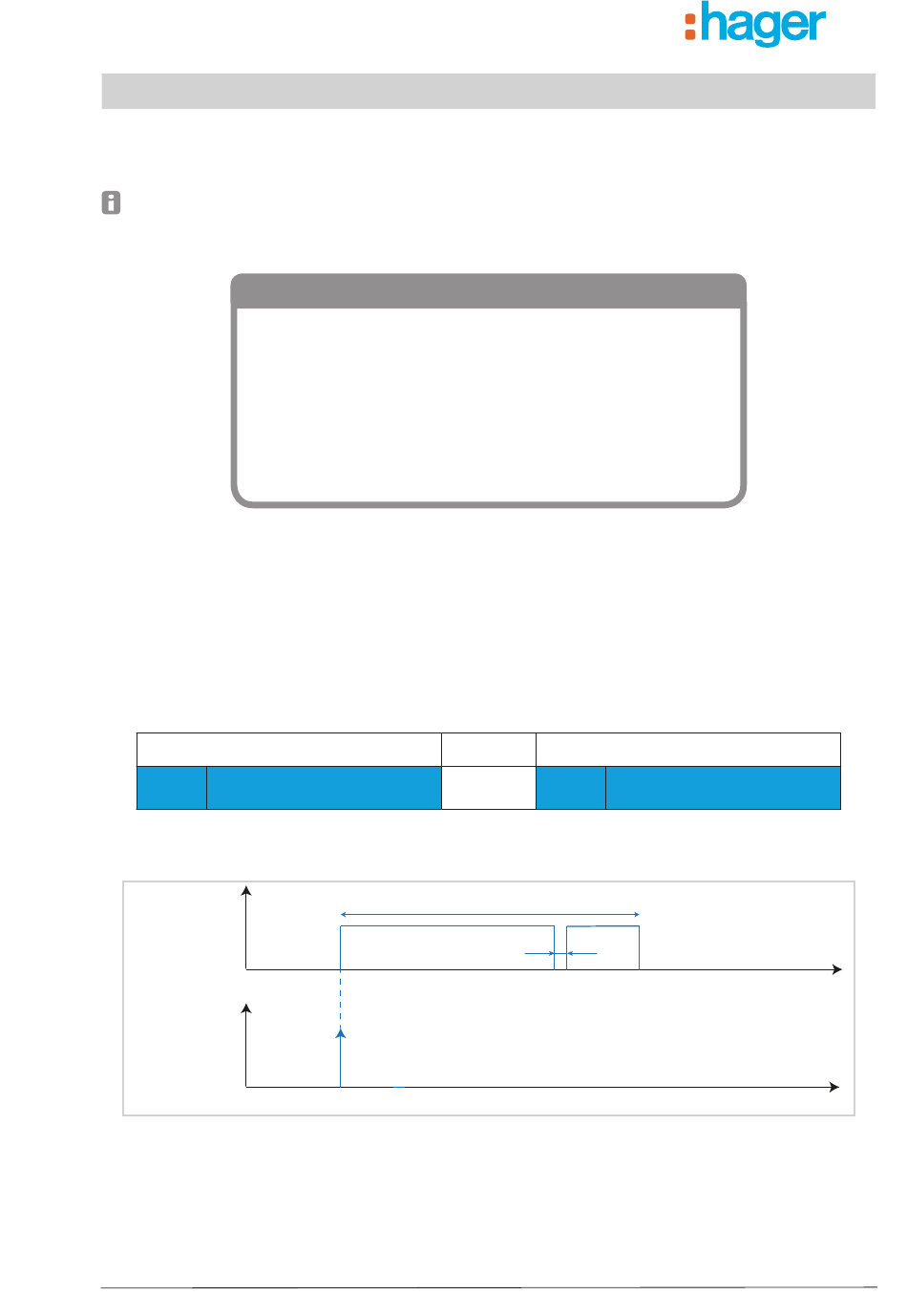

Image 11: Diagramme signal-temps Contacteur temporisé
N° de commande WHT505
Contacteur temporisé
Marche automatique
Arrêt automatique
Commutation automatique
Scène
Commutation de scène
Image 9: Vue d'ensemble des fonctions Éclairage
Image 10: Lien Fonction Contacteur temporisé
Durée de la temporisation dans la sortie de commutation
Détection de mouvement
Page 19/47
TXA610 - 1 -1
Maison - Éclairage
Avertissement de
désactivation
Sorties
6LE00273A
t
t
