N° de
commande
WHT505
N° de commande WHT505

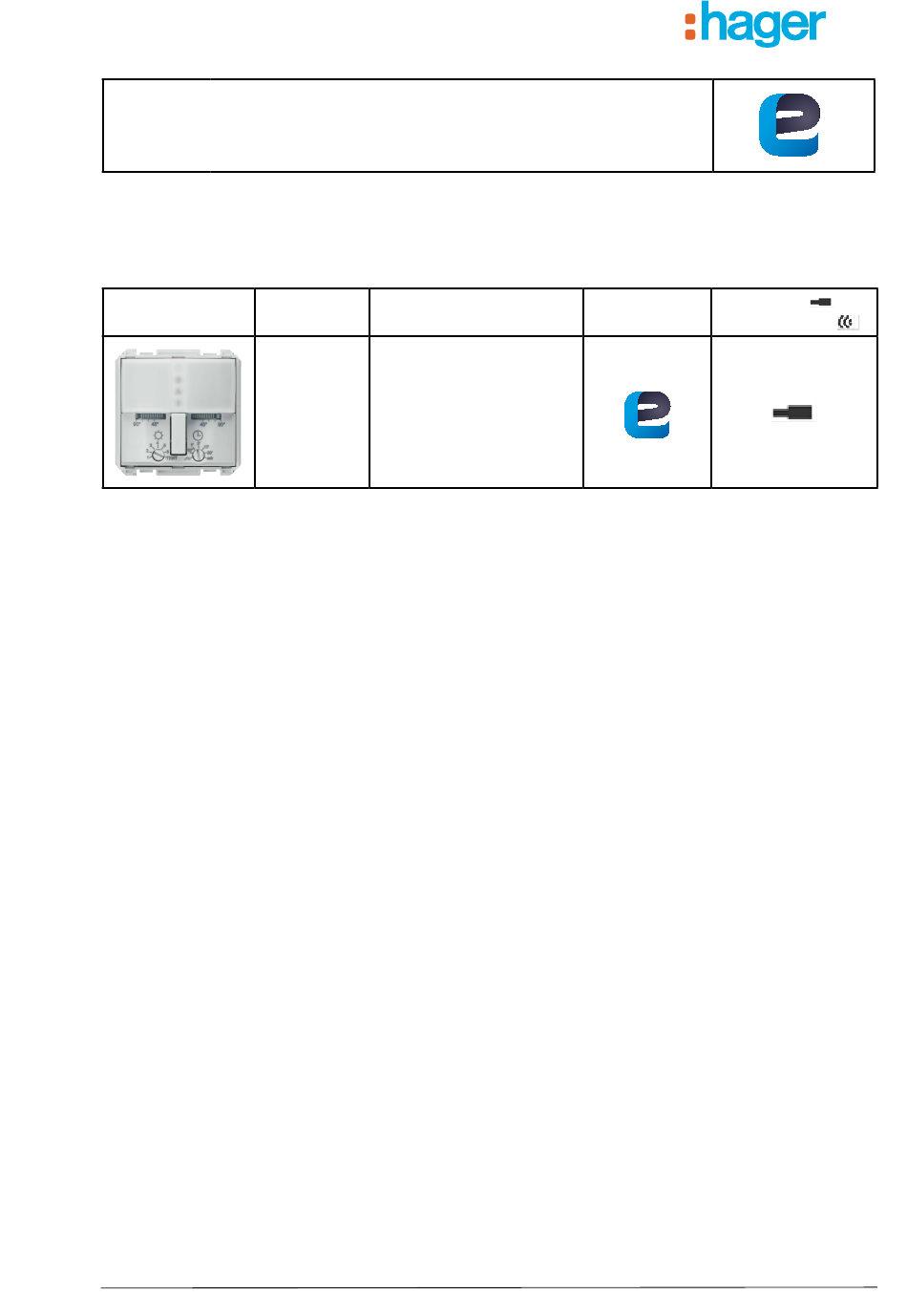

Descriptif de l'application
Données électriques/mécaniques : voir mode d'emploi du produit
Désignation du produit Programme
Détecteur de
mouvement KNX-BCU
Page 1/47
Détecteur de mouvement KNX-BCU
Produit TP
d'application
Produit radio
6LE00273A

Publicité

loading

Manuels Connexes pour hager WHT505

Sommaire des Matières pour hager WHT505

  • Page 1 Descriptif de l'application Détecteur de mouvement KNX-BCU Données électriques/mécaniques : voir mode d'emploi du produit N° de Désignation du produit Programme Produit TP commande d'application Produit radio Détecteur de WHT505 mouvement KNX-BCU Page 1/47 6LE00273A N° de commande WHT505...
  • Page 2 4�2 Fonctions Variation   ��������������������������������������������������������������������������������������������������������25 4�2�1 Variation automatique   �������������������������������������������������������������������������������������25 4�2�2 Commutation de la variation automatique   ������������������������������������������������������26 4�2�3 Fonction Scène   ����������������������������������������������������������������������������������������������26 4�2�4 Fonction Commutation de scène   ��������������������������������������������������������������������26 Page 2/47 6LE00273A N° de commande WHT505...
  • Page 3 Vue d'ensemble des combinaisons de liens possibles ����������������������������������������40 Application maître-esclave  ����������������������������������������������������������������������������������������41 Sonde de température interne   �����������������������������������������������������������������������������������43 Annexes ����������������������������������������������������������������������������������������������������������������������������44 7�1 Caractéristiques techniques �����������������������������������������������������������������������������������������������44 7�2 Accessoires ������������������������������������������������������������������������������������������������������������������������44 Table des illustrations.......................45 Répertoire des tableaux....................47 Page 3/47 6LE00273A N° de commande WHT505...
  • Page 4 La mise en service des détecteurs de mouvement porte principalement sur les liens existants entre les canaux de mouvement (appelés entrées) et sorties des actionneurs de commutation (appelées sorties) et la sélection de la fonction correspondante (commutation, variation, volet roulant / store, etc.). Se référer aux instructions d'utilisation correspondantes pour la mise en service de l'outil de configuration. La programmation avec l'outil de configuration est limitée à une ligne de bus et ne nécessite aucun coupleur de ligne. La combinaison d'appareils KNX filaires et en réseau par radio (quicklink ) est également possible. Page 4/47 6LE00273A N° de commande WHT505...
  • Page 5 Description du fonctionnement et de l'appareillage 2.1 Vue d'ensemble de l'appareillage Raccordement de charge WHT505 TCP / IP Image 1: Vue d'ensemble de l'appareillage Page 5/47 6LE00273A N° de commande WHT505...
  • Page 6 Deux canaux de détection de mouvement pour la commande automatique avec les fonctions Commutation / Contacteur temporisé, Variation, Scène, Commande de volets roulants / stores et Chauffage / Refroidissement� – Zone de détection activable à gauche et à droite� – Zone de détection modifiable par le biais des dispositifs de réglage sur l'appareil. – Potentiomètre pour le réglage de la luminosité de déclenchement, la durée de temporisation et la sensibilité� – Fonction de la touche pour la commande locale du mode de fonctionnement (MARCHE, ARRÊT, Mode automatique) et les fonctions spéciales (Fête, Apprentissage, Verrouillage touche, Simulation de présence). Page 6/47 6LE00273A N° de commande WHT505...
  • Page 7 Commutation de scène ». Chauffage/refroidissement: Chaque touche peut être paramétrée avec l'une des fonctions « Mode Confort automatique, Mode Éco automatique, Mode Veille automatique, Mode Protection automatique (antigel); Scène et Commutation de scène ». – Une LED d'état RGB pour l'affichage de la fonction de touche. – Mesure de température ambiante et mesure de luminosité par le biais de capteurs intégrés – Mesure et envoi de la température sur le bus� Page 7/47 6LE00273A N° de commande WHT505...
  • Page 8 Cette fonction permet de basculer entre deux scènes en cas de détection de mouvement� Commandes de communication Fonction Éclairage Entrée Éclairage Contacteur temporisé Affichage d'état Contacteur temporisé Affichage d'état Marche automatique Marche automatique Affichage d'état Arrêt automatique Arrêt automatique Affichage d'état Commutation automatique Commutation automatique Scène Affichage d'état Scène Commutation de scène Affichage d'état Commutation de scène Image 2: Signaux d'entrée/de sortie Fonction Éclairage Page 8/47 6LE00273A N° de commande WHT505...
  • Page 9 Image 3: Signaux d'entrée / de sortie Fonction Variation Toutes les fonctions du groupe de fonctions Éclairage peuvent être reliées à une sortie de variation. Néanmoins, la commande de commutation correspondante n'est exécutée que dans la sortie de commutation� Page 9/47 6LE00273A N° de commande WHT505...
  • Page 10 Commutation automatique des positions des lamelles et du volet roulant  Avec cette fonction, en cas de détection d'un mouvement, le volet roulant / store est déplacé dans la position 1 / angle des lamelles 1, puis dans la position 2 / angle des lamelles 2 après expiration de la durée de temporisation� Scène  Dans une fonction Scène, plusieurs sorties de commutation/variation/stores peuvent former un groupe et être activées/désactivées par pression de touche� Le nombre maximal de scènes est 8� Page 10/47 6LE00273A N° de commande WHT505...
  • Page 11 Position automatique du volet roulant Commutation automatique de l'angle des lamelles Commutation automatique des positions des lamelles et du volet roulant Scène Commutation de scène Image 4: Signaux d'entrée / de sortie Fonction Volet roulant Page 11/47 6LE00273A N° de commande WHT505...
  • Page 12 Décalage de la valeur de consigne Affichage d'état Commande forcée Protection Basculement Commande forcée Confort Basculement Commande forcée Protection Basculement Affichage d'état Chauffage/refroidissement Basculement Chauffage/refroidissement Basculement Affichage d'état Désactiver mode automatique Basculement Scène Désactiver mode automatique Basculement Image 5: Signaux d'entrée / de sortie Fonction Chauffage/refroidissement Page 12/47 6LE00273A N° de commande WHT505...
  • Page 13 9 Tous les appareils utilisés (filaires ou commandés par radio) sont reliés à l'outil de configuration� 9 Démarrer le logiciel Outil de configuration (version du navigateur ou application sur tablette). 9 Créer le projet et saisir des données spécifiques au projet (nom, projet, adresse, données du client). 9 Cliquer sur Recherche pour scanner les appareils� L'outil de configuration a scanné l'appareil et le paramétrage peut démarrer� Page 13/47 6LE00273A N° de commande WHT505...
  • Page 14 Actif * l'appareil� Tableau 2: Réglage des paramètres de la zone de détection Outre l'activation / la désactivation de la zone de détection dans le logiciel de l'appareil, il est possible sur l'appareil de limiter l'angle de détection entre 45° et 90° respectivement pour le côté droit et le côté gauche. Ainsi, l'angle de détection peut être compris entre 90° et 180° (Image 7). Page 14/47 6LE00273A N° de commande WHT505...
  • Page 15 Maître l'application Appareil maître� Ce paramètre permet de régler le détecteur de mouvement pour l'application Appareil esclave� Esclave Pour cette variante, un deuxième détecteur de mouvement comme appareil maître est impérativement nécessaire� Tableau 4: Sélection de l'application d'appareil Valeur par défaut Page 15/47 6LE00273A N° de commande WHT505...
  • Page 16 Le nombre d'entrées et de sorties de l'appareil est fonction de l'application d'appareil utilisée (Application individuelle, Appareil maître, Appareil esclave). Dans les illustrations ci-dessous, les entrées du détecteur de mouvement se trouvent à gauche et les sorties, à droite. 3.3.1 Application individuelle 3 entrées 1 sortie WHT505 - 1 -1  WHT505 - 1 -1 Maison   WHT505 - 1 -2 Maison - Fonctions communes ...
  • Page 17 3.3.2 Maître 3 entrées 2 sorties WHT505 - 1 -1   WHT505 - 1 -1 Maison   WHT505 - 1 -2 Maison - Fonctions communes  Maison WHT505 - 1 -3 WHT505 - 1 -2   Maison Maison - Fonctions communes Tableau 6: Vue d'ensemble Entrées / sorties - Maître...
  • Page 18 Mode Veille automatique Chauffage/refroidissement: fonction du canal sous Chauffage Mode Protection automatique Commutation du mode automatique / refroidissement� Scène Commutation de scène Tableau 8: Fonction en cas de détection de mouvement Valeur par défaut Page 18/47 6LE00273A N° de commande WHT505...
  • Page 19 La commande temporisée peut être interrompue avant expiration du temps de retard� Un avertissement de coupure réglable annonce la fin du temps de retard par une inversion de 1 s de l'état de sortie� La durée de la temporisation et l'avertissement de coupure doivent être réglés dans l'actionneur de commutation� Entrées Sorties WHT505 - 1 -2 TXA610 - 1 -1     Maison Maison - Éclairage...
  • Page 20 4.1.2 Marche automatique  Avec la fonction Marche automatique, la sortie de commutation correspondante est activée en cas de détection de mouvement. Pour pouvoir à nouveau désactiver cette sortie, une commande Arrêt doit provenir d'un autre appareil, par ex. poussoir sensoriel. Le temps de retard réglé sur l'appareil n'a aucune influence sur le comportement de commutation� Entrées Sorties WHT505 - 1 -2 TXA610 - 1 -1     Maison Maison - Éclairage Image 12: Lien Fonction Marche automatique Facteur de marche...
  • Page 21 4.1.3 Arrêt automatique  Avec la fonction Arrêt automatique, la sortie de commutation correspondante est désactivée en cas de détection de mouvement. Pour pouvoir à nouveau activer cette sortie, une commande Marche doit provenir d'un autre appareil, par ex. poussoir sensoriel. Le temps de retard réglé sur l'appareil n'a aucune influence sur le comportement de commutation. Entrées Sorties WHT505 - 1 -2 TXA610 - 1 -1      Maison Maison - Éclairage Image 14: Lien Fonction Arrêt automatique Facteur de marche...
  • Page 22 4.1.5 Fonction Scène   La scène réglée sous Image 19 est activée en cas de détection d'un mouvement� L'appareil peut appeler jusqu'à 8 scènes� Entrées Sorties WHT505 - 1 -2 TXA610 - 1 -1     Maison Maison - Éclairage...
  • Page 23 Variation, Volet roulant et Chauffage / refroidissement). Entrées Sorties TXA610 - 1 -1   Maison - Éclairage TXA661A - 1 -1   WHT505 - 1 -2 Maison - Variation    TXA610 - 1 -1 Maison   Maison - Volet roulant WHT740 - 1 -1 ...
  • Page 24 On remarque ainsi que les entrées peuvent être reliées entre elles (selon la sélection de fonction). Lien Entrée  Sortie     Sortie de commutation WHT505 - 1 -1  Maison    Sortie variateur   ...
  • Page 25 La durée de temporisation réglée dans la sortie de variation n'est pas évaluée� Image 26: Réglage de la valeur de variation 1 - Variation automatique Entrées Sorties WHT505 - 1 -1 TXA661A - 1 -1     ...
  • Page 26 La durée de temporisation réglée dans la sortie de variation n'est pas évaluée non plus� Image 29: Réglage de la valeur de variation 1 / 2 - Commutation de la variation automatique Entrées Sorties WHT505 - 1 -1 TXA661A - 1 -1   ...
  • Page 27 On remarque ainsi que les entrées peuvent être reliées entre elles (selon la sélection de fonction). Lien Entrée  Sortie     Sortie de commutation WHT505 - 1 -1  Maison    Sortie variateur   ...
  • Page 28 être respectés : Dans le cas des moteurs de stores, on fait également la distinction entre les lamelles disposées à l'horizontale et celles disposées à la verticale� Réglage de lamelles disposées à l'horizontale La position finale supérieure des volets roulants / stores est réglée par la valeur 0 % et restituée comme valeur d'état� Fonction Position en % – Protection solaire entièrement ouverte – Position finale supérieure atteinte : 0 % Image 34: Position du store position finale supérieure 0 % Page 28/47 6LE00273A N° de commande WHT505...
  • Page 29 Position des lamelles au début du déplacement en position finale supérieure Image 37: Angle des lamelles au début du déplacement en position finale supérieure Réglage de lamelles disposées à la verticale Dans le cas d'une protection contre les éblouissements ou les regards avec lamelles disposées à la verticale, la protection contre les regards se comporte comme des lamelles disposées à l'horizontale. Ce faisant, la valeur 0 % est envoyée et restituée comme valeur Page 29/47 6LE00273A N° de commande WHT505...
  • Page 30 état� L'angle que forment les lamelles avec le sens de déplacement est d'environ 0°� Angle des lamelles en % – Lamelles disposées à la verticale entièrement fermées α ≈ 0° Image 39: Angle de lamelles disposées à la verticale α ≈ 0° Si la protection contre les éblouissements est ouverte, les lamelles adoptent une position légèrement inférieure à 180°� Angle des lamelles en % – Lamelles disposées à la verticale lors d'un déplacement d'ouverture α ≈ 180° Image 40: Angle des lamelles lors d'un déplacement d'ouverture α ≈ 180° Page 30/47 6LE00273A N° de commande WHT505...
  • Page 31 Après expiration de cette durée et de la période de commutation, le volet roulant / store se déplace dans la position inférieure jusqu'à ce que la durée de déplacement réglée dans la sortie de commutation a expiré� Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -1   ...
  • Page 32 4.3.4 Fonction Commutation de montée   En cas de détection d'un mouvement, la fonction Commutation de montée entraîne un déplacement du volet roula,nt / store dans la position finale supérieure jusqu'à ce que la durée de déplacement réglée dans la sortie de volet roulant / store a expiré� Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -1    Maison Maison - Volet roulant Image 43: Lien Fonction Store Montée/Descente...
  • Page 33 En cas de détection d'un mouvement, la position des lamelles est tournée dans la position préalablement réglée (Image 48). La valeur réglée Angle des lamelles 1 peut être comprise entre 0 et 100 %. – 0 % : lamelle complètement ouverte, angle de lamelle α = 90° – 100 % : lamelle complètement fermée, angle de lamelle α = 0° Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -1    Maison Maison - Volet roulant Image 47: Lien Fonction Angle des lamelles Image 48: Saisie de l'angle des lamelles entre 0 et 100 % 4.3.8 Fonctions Positions automatiques du volet roulant et des lamelles...
  • Page 34 4.3.9 Fonction Position automatique du volet roulant  La fonction Position automatique du volet roulant, en cas de détection d'un mouvement, déplace le volet roulant dans la position 1 réglée (Image 52). La durée de temporisation dans le détecteur de commutation démarre. Après expiration de la durée de temporisation réglée, la position 2 (Image 52) est accostée et le volet roulant s'arrête (Image 53). Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -1     Maison Maison - Volet roulant...
  • Page 35 1 / angle des lamelles 1. Après expiration de la durée de temporisation, le volet roulant / store est déplacé dans la position 2 / l'angle des lamelles 2� Les valeurs pour la position X et l'angle des lamelles X sont comprises entre 0 et 100 % (Image 57). Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -1    ...
  • Page 36 4.3.14 Vue d'ensemble des combinaisons de liens possibles Toutes les possibilités de combinaison de liens pour la fonction Volet roulant sont représentées dans la vue d'ensemble suivante� Lien Entrée  Sortie  WHT505 - 1 -1     Sortie volet roulant/store Maison WHT505 - 1 -1 ...
  • Page 37 4.4.1 Fonction Mode Confort automatique  En cas de détection d'un mouvement, l'appareil bascule du mode de fonctionnement réglé dans le thermostat d'ambiance dans le mode Confort� Les paramètrages réalisés dans le thermostat d'ambiance pour le mode Confort sont activés, par ex. température de confort 21 °C. Entrées Sorties WHT740 - 1 - 1 WHT505 - 1 -2    Maison - Chauffage/ Maison refroidissement...
  • Page 38 4.4.2 Fonction Mode Veille automatique   En cas de détection d'un mouvement, l'appareil bascule du mode de fonctionnement réglé dans le thermostat d'ambiance dans le mode Veille� Les paramètrages réalisés dans le thermostat d'ambiance pour le mode Veille sont activés, par ex. 19 °C. Entrées Sorties WHT740 - 1 - 1 WHT505 - 1 -2     Maison - Chauffage/ Maison refroidissement Image 61: Lien Fonction Mode Veille 4.4.3 Fonction Mode Éco automatique ...
  • Page 39 Mode chauffage - refroidissement 1 est d'abord activé, puis après expiration de la durée de temporisation réglée dans PIR, le deuxième mode de fonctionnement pour la valeur Mode chauffage - refroidissement 2� Entrées Sorties WHT740 - 1 - 1 WHT505 - 1 -2    Maison - Chauffage/ Maison refroidissement Image 64: Lien Fonction Décalage de la valeur demandée...
  • Page 40 Mode Veille automatique WHT740 - 1 -1 Mode Protection    automatique Maison Commutation du mode   automatique  Scène  Commutation de scène Image 67: Lien Entrée - Entrée Chauffage/refroidissement Page 40/47 6LE00273A N° de commande WHT505...
  • Page 41 Si le maître lui-même ne reconnaît plus de mouvements ou si le maître ne reçoit pas de télégrammes de mouvement de la part de l'esclave, alors le maître met un terme à l'évaluation du mouvement et émet le télégramme à la fin de la détection. Entrées Sorties WHT505 - 1 -1 TXA610 - 1 -4     Maison Maison Image 68: Lien Maître - Sortie d'actionneur...
  • Page 42 T : durée de temporisation entre la détection d'un mouvement sur l'appareil esclave et le traitement du signal dans l'appareil maître, et la transmission à la sortie d'actionneur. Le diagramme signal-temps est un exemple pour une application maître - esclave� La valeur de luminosité paramétrée est sous-dépassée� Page 42/47 6LE00273A N° de commande WHT505...
  • Page 43 La température mesurée peut être envoyée directement à un thermostat KNX en tant que deuxième point de mesure (résultat de mesure) et servir pour la comparaison de la température RÉELLE globale (synchronisation dans les pièces de grande taille). Mesure de la température ambiante en tant que résultat de mesure pour la visualisation du bâtiment Entrées Entrées WHT505 - 1 -9 WHT740 - 1 -1    Maison Maison Image 71: Lien Fonction Entrée-Entrée Sonde de température interne...
  • Page 44 10 s ��� 30 min Angle de détection env� 90 ��� 180° Zone de détection (1,1 m) env. 12 x 16 m Indice de protection IP20 Température ambiante -5 ��� +45 °C Température de stockage/transport -20 ... +70 °C 7.2 Accessoires Habillage pour module de détecteur de mouvement WH95xx Page 44/47 6LE00273A N° de commande WHT505...
