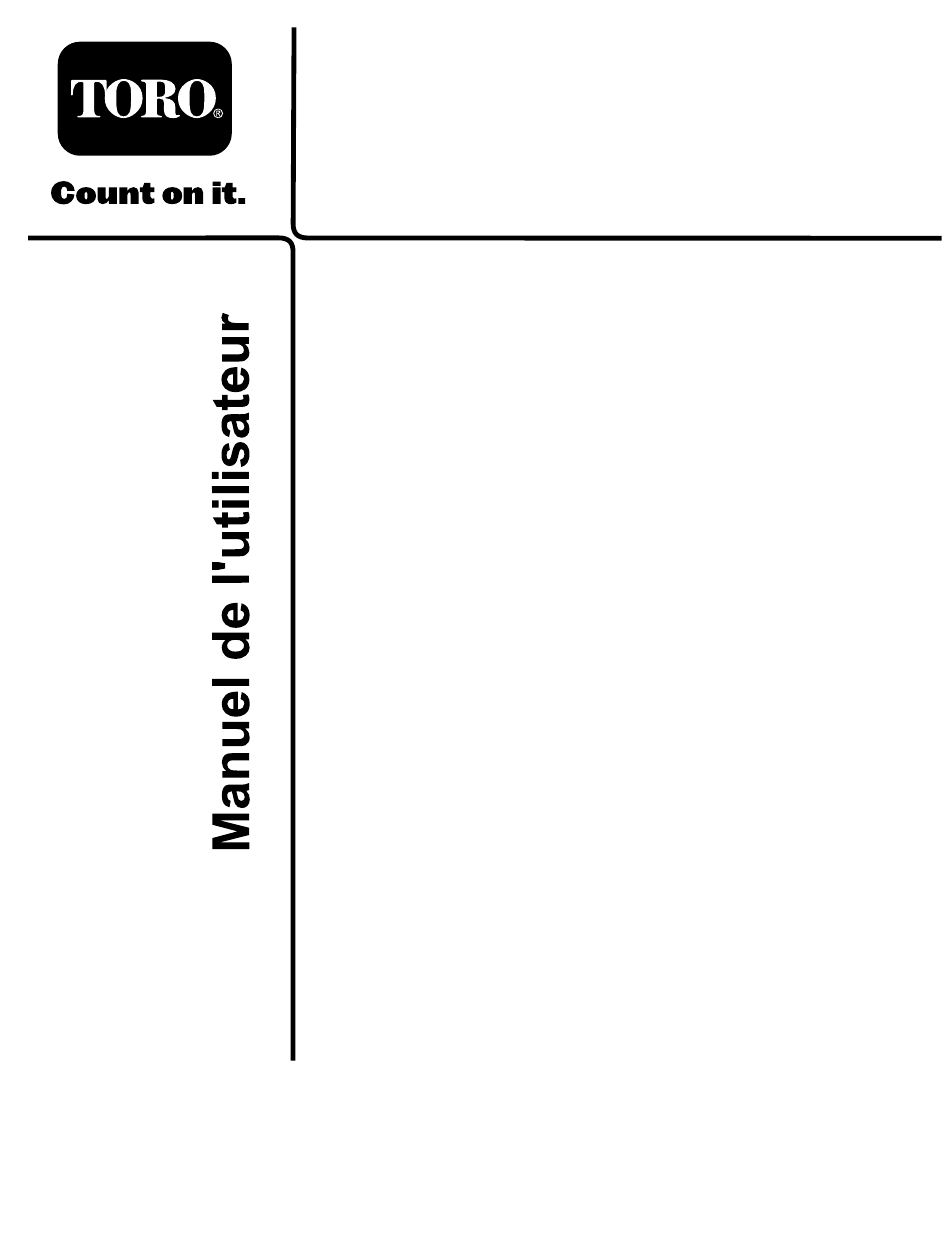

Tête de trancheuse à couple
élevé
Chargeuses utilitaires compactes
N° de modèle 22473—N° de série 310000001 et suivants
N° de modèle 22474—N° de série 310000001 et suivants
Form No. 3364-933 Rev A
Traduction du texte d'origine (FR)
Publicité
Manuels Connexes pour Toro 22474
Sommaire des Matières pour Toro 22474
- Page 1 Chargeuses utilitaires compactes N° de modèle 22473—N° de série 310000001 et suivants N° de modèle 22474—N° de série 310000001 et suivants Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces, Traduction du texte d'origine (FR)
- Page 2 Lorsque vous contactez un distributeur ou un réparateur Toro agréé pour l'entretien de votre machine, pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, soyez prêt(e) à lui fournir les numéros de modèle et de série du produit.
- Page 3 Table des matières Sécurité Introduction..............2 Cette machine peut occasionner des accidents si Sécurité ................ 3 elle est mal utilisée ou mal entretenue. Pour réduire Classes de stabilité ..........5 les risques d'accidents et de blessures, respectez Autocollants de sécurité et d'instruction ....5 les instructions de sécurité...
- Page 4 ATTENTION PRUDENCE Sur les pentes, la machine peut se retourner si le Les raccords hydrauliques, les conduites/valves côté le plus lourd est en aval. Quelqu'un risque hydrauliques et le liquide hydraulique peuvent être d'être écrasé ou blessé gravement si la machine se très chauds et vous risquez de vous brûler à...
- Page 5 Classes de stabilité utilisez la trancheuse. Le groupe de déplacement ne sera pas suffisamment stable si vous n'utilisez Pour connaître la pente maximum sur laquelle le groupe pas de contrepoids. de déplacement équipé de la trancheuse peut se déplacer, Orientation Classe de stabilité...
- Page 6 99-9953 1. Risques d'explosion et/ou d'électrocution – ne creusez pas aux endroits où des conduites de gaz ou d'électricité sont enfouies.
- Page 7 Mise en service 6. Faites glisser la flèche par-dessus l'arbre et sur la tête d'entraînement. 7. Placez les 2 boulons, écrous et double rondelles enlevés précédemment dans la flèche et le bras, sans les serrer à ce stade. 8. Si la chaîne n'est pas fermée, fermez-la en insérant Montage de la flèche et la l'axe fourni à...
- Page 8 • Configuration de chaîne de 10 cm Pour fixer la vis sans fin à l'arbre d'entraînement, utilisez le trou le plus proche de la lame à l'extrémité à deux trous de la vis sans fin et le trou intérieur de l'arbre. •...
- Page 9 (Figure 6). est proposé pour améliorer et élargir les capacités de la machine. Pour obtenir la liste des accessoires et équipements agréés, contactez votre Concessionnaire Toro agréé ou votre Distributeur ou rendez-vous sur le www.Toro.com. G008940 Figure 6 1.
- Page 10 Utilisation ATTENTION Le liquide hydraulique qui s'échappe sous Reportez-vous au Manuel de l'utilisateur du groupe pression peut traverser la peau et causer de déplacement pour tout renseignement sur des blessures graves. Toute injection de l'accouplement des accessoires au groupe de liquide sous la peau requiert une intervention déplacement et leur désaccouplement.
- Page 11 9. Serrez les 5 boulons et écrous à un couple de 257 votre concessionnaire. La cureuse se monte sur à 311 Nm. la trancheuse et racle l'excédent de terre quand la trancheuse est en marche. 10. Transférez les flexibles situés dans le guide en haut de la trancheuse au guide situé...
- Page 12 Entretien Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien • Graissez la trancheuse. À chaque utilisation ou • Vérifiez que les dents et la chaîne de creusement ne sont pas excessivement usées. une fois par jour • Contrôlez le niveau d'huile pour engrenages. •...
- Page 13 Réglage de la tension de la 2. Arrêtez le moteur et enlevez la clé de contact. chaîne d'excavation 3. Nettoyez la surface autour du bouchon de remplissage du boîtier de roulement (Figure 10). Périodicité des entretiens: Toutes les 25 heures Lorsque la trancheuse est parallèle au sol, l'écart entre le dessous de la flèche et le dessus du brin inférieur de la chaîne doit être compris entre 3,8 et 6,3 cm.
- Page 14 Remplacement des dents 9. Déposez le pignon d'entraînement (Fig. 8) et mettez-le au rebut. d'excavation 10. Nettoyez la surface de montage du pignon sur la Périodicité des entretiens: À chaque utilisation ou une trancheuse. fois par jour 11. Placez le pignon de remplacement sur l'axe comme Les dents d'excavation subissent une usure considérable illustré...
- Page 15 Remisage 1. Avant un remisage de longue durée, brossez l'accessoire pour le débarrasser de la terre. 2. Vérifiez l'état de la chaîne de creusement. Réglez et lubrifiez la chaîne. Remplacez les dents usées ou endommagées. 3. Contrôlez et resserrez tous les boulons, écrous et vis.
- Page 16 Dépistage des défauts Mesure corrective Problème Cause possible La chaîne ne tourne pas. 1. Un raccord hydraulique n'est pas 1. Contrôlez et resserrez tous les parfaitement raccordé. raccords. 2. Un raccord hydraulique est 2. Contrôlez/remplacez les raccords. endommagé. 3. Un flexible hydraulique est bouché. 3.
- Page 17 Remarques:...
- Page 18 Remarques:...
- Page 19 Remarques:...
- Page 20 Autres pays que les États-Unis et le Canada Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
