1.
Faites passer le connecteur du réseau LAN préparé par le bas du support et connectez-le à la prise
pour le connecteur LAN. Placez le câble dans l'encoche prévue à cet effet au milieu de la base du
support. Retirez le film protecteur des surfaces antidérapantes du support.
ATTENTION
En raison de la taille de l'encoche située au bas du support, nous recommandons
l'utilisation d'un câble UTP de type CAT5e.
2.
Placez le support avec le câble déjà enfilé et connecté sur l'appareil. Tout d'abord en enclenchant
les crochets du support, puis en inclinant le support vers l'appareil et en encliquetant le loquet de
verrouillage sur le bord supérieur du support dans le corps de l'appareil.
L'appareil est prêt à fonctionner de base. Pour que l'appareil fonctionne complètement, il est également
nécessaire de procéder à

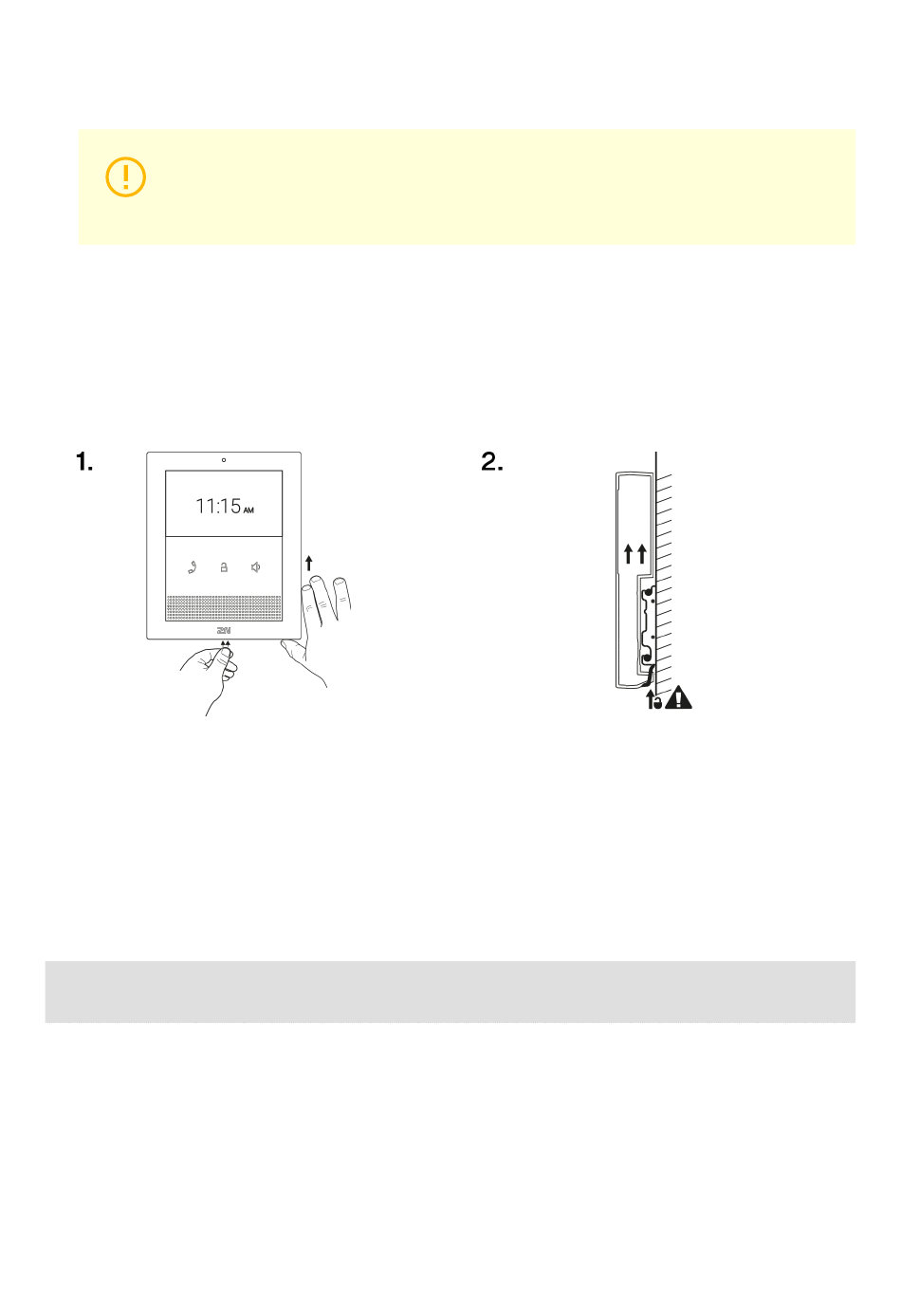

Retrait de l'appareil
1.
Appuyez sur le loquet de verrouillage, situé au milieu du bord inférieur arrière de l'appareil. Dégagez
l'appareil de son support métallique ou de son socle en le tirant légèrement vers le haut
2.
Faites glisser l'appareil hors des crochets et retirez-le en toute sécurité.
Alimentation de l'appareil
L'appareil 2N Clip est alimenté en utilisant un câble Ethernet connecté à une source d'alimentation PoE ou à
un switch/router qui supporte l'alimentation par PoE.
PoE, IEEE 802.3af, Class 0 (0,44–12,95 W)
Installation mécanique
la configuration du logiciel (p.
Type d'alimentation
17
29).
