Souffleuse à neige Power Max 724 OE
N° de modèle 37770—N° de série 313000001 et suivants
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de Californie
comme capables de provoquer des cancers,
des anomalies congénitales ou d'autres
troubles de la reproduction.
Les gaz d'échappement de ce produit
contiennent des substances chimiques
considérées par l'état de Californie comme
susceptibles de provoquer des cancers,
des malformations congénitales et autres
troubles de la reproduction.
Introduction
Cette machine est destinée au grand public, aux
professionnels et aux utilisateurs temporaires. Elle est
conçue pour déblayer la neige sur les surfaces revêtues,
telles allées et trottoirs, et autres surfaces de circulation
des propriétés résidentielles et commerciales. Elle n'est
pas conçue pour enlever autre chose que la neige et
n'est pas non plus équipée d'une lame pivotante pour le
nettoyage du gravier.
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre machine,
et éviter de l'endommager ou de vous blesser. Vous êtes
responsable de l'utilisation sûre et correcte de la machine.
Vous pouvez contacter Toro directement à www.Toro.com
pour tout renseignement concernant un produit ou un
accessoire, pour obtenir l'adresse des dépositaires ou pour
enregistrer votre machine.
Lorsque vous contactez un dépositaire-réparateur agréé ou le
service après-vente Toro pour l'entretien de votre machine,
pour vous procurer des pièces Toro d'origine ou pour obtenir
des renseignements complémentaires, munissez-vous des
numéros de modèle et de série de la machine. Figure 1
indique l'emplacement des numéros de modèle et de série
sur la machine. Inscrivez les numéros dans l'espace réservé
à cet effet.
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Enregistrez votre produit à www.Toro.com.
g018884
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité (Figure
2), qui indique un danger pouvant entraîner des blessures
graves ou mortelles si les précautions recommandées ne sont
pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer des
informations essentielles. Important, pour attirer l'attention
sur des informations mécaniques spécifiques et Remarque,
pour insister sur des informations d'ordre général méritant
une attention particulière.
Table des matières
Introduction .................................................................. 1
Apprendre à se servir de la machine............................ 3
Avant d'utiliser la machine ........................................ 3
Utilisation............................................................... 4
Pour déboucher l'éjecteur ......................................... 4
Entretien et remisage ............................................... 4
Sécurité des souffleuses à neige Toro .......................... 5
Autocollants de sécurité et d'instruction ..................... 5
Traduction du texte d'origine (FR)
Tous droits réservés *3375-207* B
Imprimé aux États-Unis
Form No. 3375-207 Rev B
Manuel de l'utilisateur

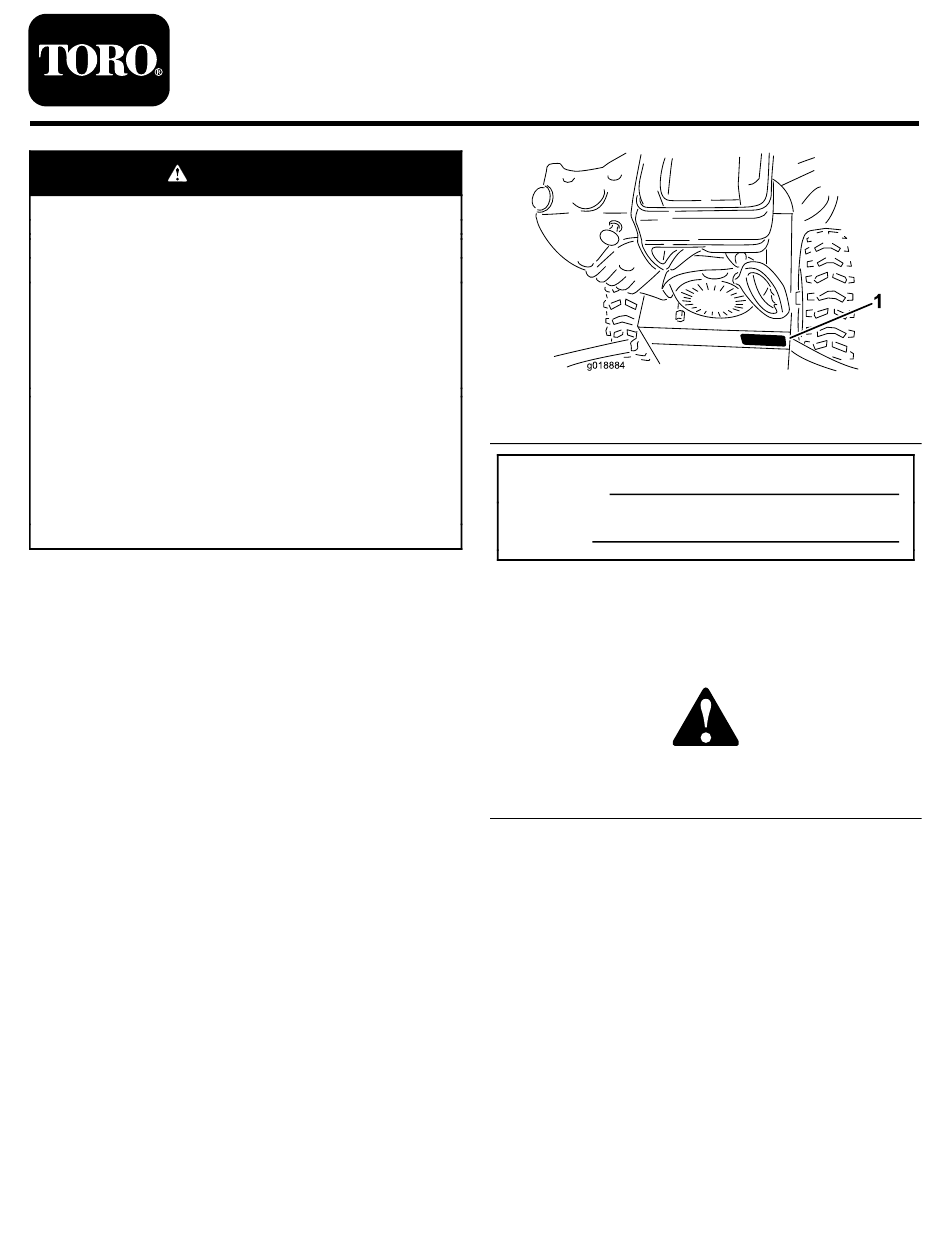

Figure 1
Figure 2
