Acquisition de signaux à l'aide des voies numériques
Lorsque vous appuyez sur la touche [Run/Stop] (Exécuter/Arrêter) ou [Single]
(Unique) pour déclencher l'oscilloscope, ce dernier examine la tension d'entrée au
niveau de chaque sonde d'entrée. Lorsque les conditions de déclenchement sont
réunies, l'oscilloscope se déclenche et affiche l'acquisition.
Dans le cas des voies numériques, chaque fois que l'oscilloscope prélève un
échantillon, il compare la tension d'entrée au seuil logique. Si la tension est
supérieure au seuil, l'oscilloscope enregistre la valeur 1 dans la mémoire
d'échantillons ; dans le cas contraire, il mémorise la valeur 0.
Affichage de voies numériques à l'aide de la fonction de mise à
l'échelle automatique

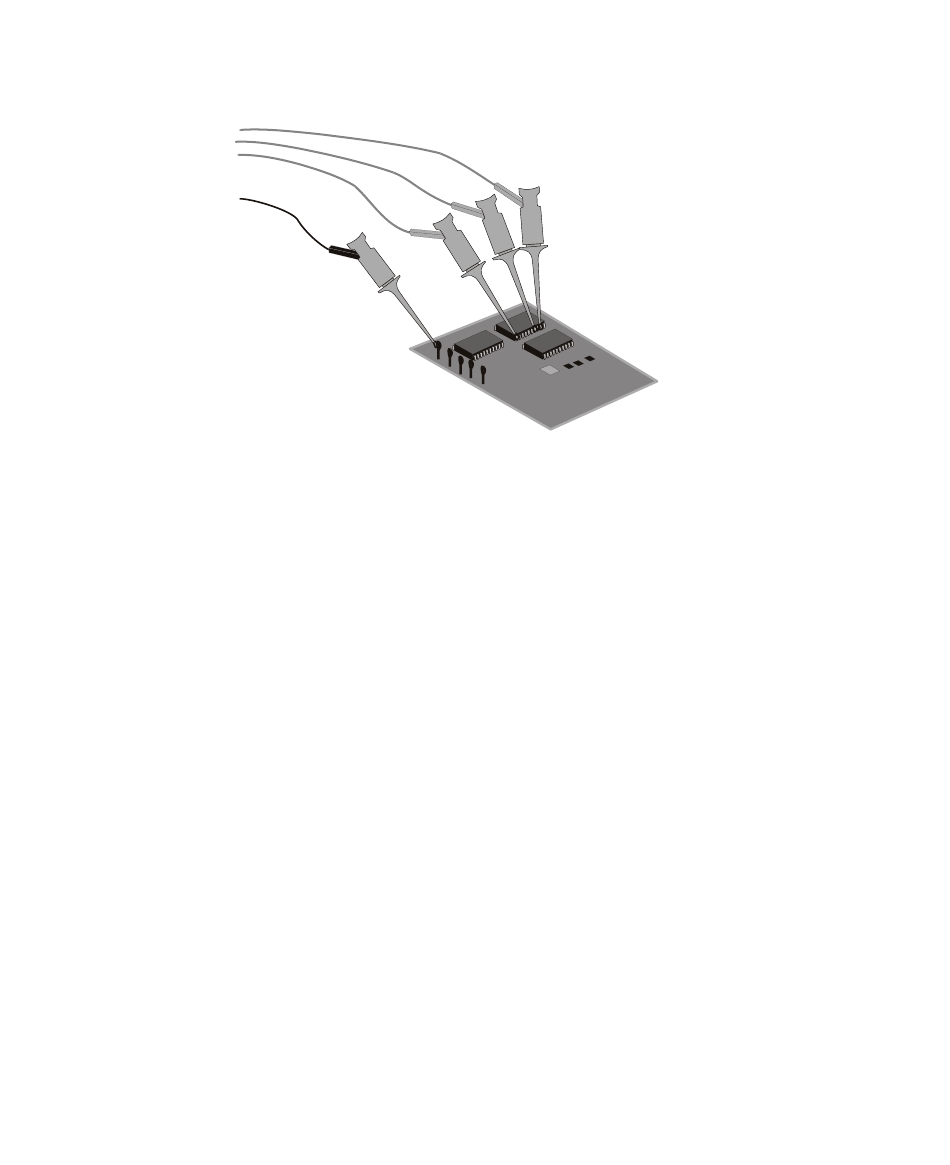

Lorsque des signaux sont connectés à des voies numériques (veillez à connecter
les fils de masse), la fonction de mise à l'échelle automatique configure et affiche
rapidement les voies numériques.
• Pour configurer rapidement l'instrument, appuyez sur la touche [Auto Scale]
Oscilloscopes Keysight InfiniiVision série 3000T X Guide d'utilisation
Ground
(Mise à l'échelle automatique).
Signals
7
