Axis Q8685-E Guide D'installation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 55

Liens rapides

Télécharger ce manuel
AXIS Q8685-E PTZ Network Camera
Installation guide

Publicité

loading

Manuels Connexes pour Axis Q8685-E

Sommaire des Matières pour Axis Q8685-E

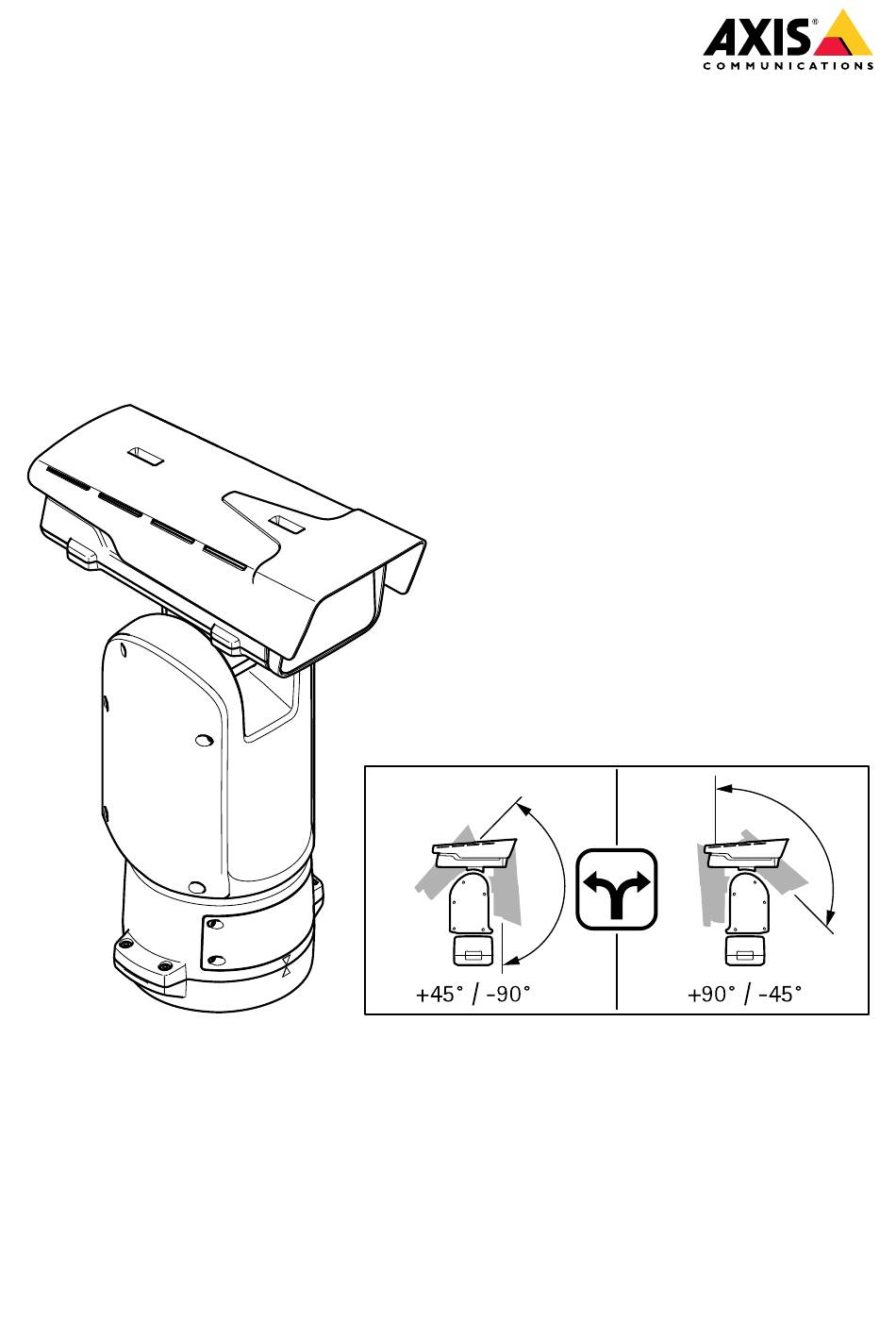

  • Page 1 AXIS Q8685-E PTZ Network Camera Installation guide...
  • Page 3 English Français Deutsch Italiano Español 日本語 中文: 简体中文...
  • Page 4 AXIS Q8685-E PTZ Network Camera Read this first ..........
  • Page 5 AXIS Q8685-E PTZ Network Camera Batterie ............
  • Page 6 AXIS Q8685-E PTZ Network Camera Den Strahlersatz installieren (vertikal umgekehrter Einbau) ....124 Aktivieren der Strahler-Ausrüstung ........129 Zurücksetzen auf Werkseinstellungen .
  • Page 7 AXIS Q8685-E PTZ Network Camera Instrucciones de seguridad ........
  • Page 8 AXIS Q8685-E PTZ Network Camera 逆向き設定で取り付ける ........244 イルミネーターキットの設置...
  • Page 9 • Immunity to electrical and electromagnetic the patents listed at axis.com/patent and one or more phenomena when installed according to the additional patents or pending patent applications in instructions and used in its intended environment.
  • Page 10 (SELV) according to clause 2.2 of IEC/UL 60950-1 or CEC/NEC Class 2 source of supply as defined in the Contact information Canadian Electrical Code, CSA C22.1 and National Axis Communications AB Electrical Code, ANSI/NFPA 70. Emdalavägen 14 Disposal and recycling...
  • Page 11 Support Should you require any technical assistance, please contact your Axis reseller. If your questions cannot be answered immediately, your reseller will forward your queries through the appropriate channels to ensure a rapid response. If you are connected to the Internet, you can: •...
  • Page 13 AXIS Q8685-E PTZ Network Camera Safety information Hazard levels DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury. WARNING Indicates a hazardous situation which, if not avoided, could result in death or serious injury.
  • Page 14 • Use only spare parts provided by or recommended by Axis. • Do not attempt to repair the product yourself. Contact Axis support or your Axis reseller for service matters. • Do not point the camera lens toward the sun or other high-intensity radiation sources because this could cause damage to the camera.
  • Page 15 • When transporting the Axis product, use the original packaging or equivalent to prevent damage to the product. Battery The Axis product uses a 3.0 V BR2032 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of five years. CAUTION Do not replace the battery yourself.
  • Page 17 AXIS Q8685-E PTZ Network Camera Package contents • AXIS Q8685–E PTZ Network Camera • Power connector • I/O connector • Torx® bit T20 and T30 • Printed materials Installation Guide (this document) Extra serial number label (2x) AVHS Authentication key...
  • Page 18 AXIS Q8685-E PTZ Network Camera Hardware overview Sunshield Top cover Wiper Front window Inner cover Lens Base unit...
  • Page 19 AXIS Q8685-E PTZ Network Camera Factory default switch SD memory card slot Input power connector I/O connector RJ45 connector SFP slot for SFP module (SFP module not included)
  • Page 20 AXIS Q8685-E PTZ Network Camera How to install the product Main installation tasks 1. Mount the base unit on page 20 2. Route the cables on page 22 3. Install the network link on page 27 4. Connect the cables on page 28 5.
  • Page 21 AXIS Q8685-E PTZ Network Camera Mount the base unit Base unit 1. Remove the four base unit screws (T30). 2. Simultaneously pull and turn the base unit counterclockwise until the arrows on the base unit and the rest of the positioning unit align.
  • Page 22 AXIS Q8685-E PTZ Network Camera NO TICE TICE TICE Do not use sharp tools when you remove the transparent base unit cover. 4. Remove the transparent base unit cover. Conduit cover clip Conduit cover Screw hole (x4) 5. For conduit installations only: remove the two conduit cover clips followed by the conduit cover.
  • Page 23 AXIS Q8685-E PTZ Network Camera Power cable (not included) Strain relief Grounding screw Grounding braid (not included) Bottom cable hole 1. Install the optional conduit adapters (not included). 2. Connect the grounding braid to the grounding screw. 3. Insert the power cable, I/O cable and network cable through the hole in the base unit as shown in the illustration above.
  • Page 24 AXIS Q8685-E PTZ Network Camera I/O cable (optional, not included) Network cable (not included) 5. Insert the I/O cable (optional) through the strain relief with a distance of 420 mm (16.5 in) from the strain relief to the end of the cable.
  • Page 25 AXIS Q8685-E PTZ Network Camera Power cable (not included) I/O cable (optional, not included) Network cable (not included) Cable gasket Transparent base unit cover 8. Fit cable gaskets on the cables. See Cable thickness on page 52. 9. Insert the power, I/O and network cables including the cable gaskets through the holes in the transparent base unit cover and arrange the cables as shown in the illustration above.
  • Page 26 AXIS Q8685-E PTZ Network Camera 10. Place the transparent base unit cover on the base unit and fit the cable gaskets inside the holes. I/O connector Power connector O-ring NO TICE TICE TICE To not accidentally disconnect the unit from power if the cable is pulled, let the protective grounding wire be about 10 mm (0.4 in) longer than the other two wires (in the power...
  • Page 27 AXIS Q8685-E PTZ Network Camera 13. Place the positioning unit on the base unit. Make sure that the arrows on the two units are aligned. 14. Turn the positioning unit clockwise back to its original position and tighten the four base unit screws (torque 3.0 Nm).
  • Page 28 For more information on network connector locations, see . Note • SFP module is not included. For more information on available SFP modules, see axis.com • If you install a network link only via the optical fiber cable using the respective SFP...
  • Page 29 AXIS Q8685-E PTZ Network Camera Connect the cables 1. Loosen the four lid screws (T20) and remove the lid. Input power connector I/O connector RJ45 connector SFP slot for SFP module (SFP module not included) 2. Connect the network (optical fibre and/or RJ45), I/O and power cables. For more information on different network connectivity options, see Install the network link on page 27.
  • Page 30 5. Apply power to the product. How to access the product To find Axis devices on the network and assign them IP addresses in Windows®, use AXIS IP Utility or AXIS Device Manager. Both applications are free and can be downloaded from axis.com/support...
  • Page 31 AXIS Q8685-E PTZ Network Camera Optional installation steps Install an SD card (optional) A standard or high capacity SD card (not included) can be used to store recordings locally in the product. See Specifications on page 49 before installing the SD card.
  • Page 32 AXIS Q8685-E PTZ Network Camera 1. Tilt the bottom cover backward to its end position and loosen the two front captive screws of the positioning unit (T20). 2. Tilt the bottom cover forward to its end position and loosen the two rear captive screws of the positioning unit (T20).
  • Page 33 AXIS Q8685-E PTZ Network Camera Lift up the camera unit, turn it, and fit it on the positioning unit in an inverted position. Important Make sure that the gasket under the camera unit remains in place.
  • Page 34 AXIS Q8685-E PTZ Network Camera 4. Tilt the bottom cover backward to its end position and tighten the two front screws of the positioning unit (T20, torque 3.0 Nm). 5. Tilt the bottom cover forward to its end position and tighten the two rear screws of the positioning unit (T20, torque 3.0 Nm).
  • Page 35 AXIS Q8685-E PTZ Network Camera Important These instructions apply only to device firmware earlier than v8.40. 1. Go to the product's web page. 2. Go to Settings > System Options > Maintenance and click Default. 3. Wait for the camera to reset.
  • Page 36 AXIS Q8685-E PTZ Network Camera Cover 1. Remove the four cover screws (T20) and remove the cover. Important Make sure that the gasket under the cover remains in place.
  • Page 37 AXIS Q8685-E PTZ Network Camera Illuminator (x2) Screw (M6, x4) 2. Attach the illuminators to the illuminator bracket using the four screws.
  • Page 38 AXIS Q8685-E PTZ Network Camera Cable tie (x2) Cap nut (x2) 3. Route the cables as shown in the illustration above and tighten the cap nuts (torque 1.5 Nm). 4. Strap the cables to the illuminator bracket using cable ties.
  • Page 39 AXIS Q8685-E PTZ Network Camera Illuminator connector (x2) 5. Install the connectors. See Connectors on page 49.
  • Page 40 7. Attach the illuminator bracket to the positioning unit using the four screws (T20, torque 3.0 Nm). Note For more information on operating the illuminators, see the illuminator LED manual (check model on product label) and the User Manual of your compatible Axis product at www.axis.com Install the illuminator kit (inverted installation) WARNING...
  • Page 41 AXIS Q8685-E PTZ Network Camera • Emission of infrared light (risk group 2) from the illuminators can be harmful for eyes. Pay attention to the provided indications. To reduce the risk of eye damage, avoid eye exposure, and use appropriate shielding or eye protection at distances of less than 1.5 m (4.9 ft).
  • Page 42 AXIS Q8685-E PTZ Network Camera Illuminator (x2) Screw (M6, x4) 2. Attach the illuminators to the illuminator bracket using the four screws and washers.
  • Page 43 AXIS Q8685-E PTZ Network Camera Cable tie (x2) Cap nut (x2) 3. Route the cables as shown in the illustration above and tighten the cap nuts (torque 1.5 Nm). 4. Strap the cables to the illuminator bracket using cable ties.
  • Page 44 AXIS Q8685-E PTZ Network Camera Illuminator connector (x2) 5. Install the connectors. See Connectors on page 49.
  • Page 45 AXIS Q8685-E PTZ Network Camera Connector from the illuminator (x2) Connector from the positioning unit (x2) 6. Connect the cables. See Connectors on page 49. 7. Attach the illuminator bracket to the positioning unit using the four screws (T20, torque 3.0 Nm).
  • Page 46 AXIS Q8685-E PTZ Network Camera 2. Go to Setup > PTZ > Advanced > Device > Extended Driver Specific Settings for Video Source 1. 3. For Illuminator > IL1 type: — Select IR if you connected an infrared illuminator — Select White for a white light illuminator 4.
  • Page 47 AXIS Q8685-E PTZ Network Camera Reset to factory default settings CAUTION Risk of injury. Moving parts. Keep your body parts away from the product when in operation. Disconnect from power supply before installing or performing maintenance on the product. CAUTION Risk of injury.
  • Page 48 For the latest version of this document, see axis.com • The user manual is available at axis.com • To check if there is updated firmware available for your device, see axis.com/support • For useful online trainings and webinars, see axis.com/academy Optional accessories For a complete list of available accessories for this product, go to the product’s page on...
  • Page 49 AXIS Q8685-E PTZ Network Camera Specifications To find the latest version of the product’s datasheet, go to the product page at axis.com and locate Support & Documentation. SD card slot CAUTION Risk of injury. Moving parts. Keep your body parts away from the product when in operation.
  • Page 50 AXIS Q8685-E PTZ Network Camera I/O connector Use the I/O connector with external devices in combination with, for example, motion detection, event triggering, and alarm notifications. In addition to the 0 V DC reference point and power (DC output), the I/O connector provides the interface to: Digital input - For connecting devices that can toggle between an open and closed circuit, for example PIR sensors, door/window contacts, and glass break detectors.
  • Page 51 AXIS Q8685-E PTZ Network Camera DC ground DC output 12 V, max 50 mA I/O configured as input I/O configured as output Configurable I/O Configurable I/O Power connector 4-pin terminal block for power input. 24 V AC/DC power connector NO TICE...
  • Page 52 For information about accessories, such as cable gaskets and cable glands that allow for other cable areas, see www.axis.com Operating conditions This Axis product is intended for indoor and outdoor use. Temperature Humidity Normal: -50 °C to 55 °C (-58 °F to 131 °F) 10–100% RH (non-condensing)
  • Page 53 16 W 204 W Important When using the 22 m (72 ft) AXIS Cable 24 V DC/24–240 V AC, a power supply capable of delivering 400 W is required to compensate for the power loss in the cable. NO TICE...
  • Page 55 AXIS Q8685-E PTZ Network Camera Informations sur la sécurité Niveaux de risques DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera le décès ou des blessures graves. AVERTISSEMENT Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner le décès ou des blessures graves.
  • Page 56 Risque de choc électrique. Tous les câbles doivent être mis hors tension avant l'installation ou une intervention de maintenance sur le produit. AVERTISSEMENT Le produit Axis doit être installé par un professionnel qualifié et conformément aux lois et règlementations locales en vigueur. ATTENTION Risques de blessures.
  • Page 57 éviter d'endommager le produit. Batterie Le produit Axis utilise une batterie au lithium BR2032 3,0 V comme alimentation de son horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de vie minimale de cinq ans.
  • Page 59 AXIS Q8685-E PTZ Network Camera Contenu de l’emballage • Caméra réseau PTZ AXIS Q8685–E • Connecteur d'alimentation • Connecteur E/S • Torx® embout T20 et T30 • Documents imprimés Guide d’installation (ce document) Étiquette supplémentaire de numéro de série (x2)
  • Page 60 AXIS Q8685-E PTZ Network Camera Aperçu du matériel Pare-soleil Couvercle supérieur Essuyage Fenêtre avant Couvercle interne Objectif Opercule Unité de base...
  • Page 61 AXIS Q8685-E PTZ Network Camera Commutateur valeurs par défaut Logement pour carte mémoire SD Connecteur d'alimentation d'entrée Connecteur E/S Connecteur RJ45 Emplacement SFP pour module SFP (module SFP non inclus)
  • Page 62 AXIS Q8685-E PTZ Network Camera Comment installer le produit Principales tâches d’installation 1. Montage de l'unité de base à la page 62 2. Acheminement des câbles à la page 64 3. Installation de la liaison réseau à la page 69 4.
  • Page 63 AXIS Q8685-E PTZ Network Camera Montage de l'unité de base Unité de base 1. Déposer les quatre vis de l'unité (T30). 2. Tirez et tournez simultanément l'unité de base dans le sens anti-horaire jusqu'à ce que les flèches sur l'unité de base et le reste de l'unité de positionnement s'alignent.
  • Page 64 AXIS Q8685-E PTZ Network Camera REMARQUE REMARQUE REMARQUE N'utilisez pas d'outils tranchants lorsque vous déposez le couvercle transparent de l'unité de base. 4. Déposez le couvercle transparent de l'unité de base. Clip du cache de conduit Cache de conduit Trou de vis (x4) 5.
  • Page 65 AXIS Q8685-E PTZ Network Camera Câble d’alimentation (non fourni) Réducteur de tension vis de mise à la terre Tresse de terre (non fournie) passage du câble inférieur 1. Installez les adaptateurs de conduit en option (non fournis). 2. Reliez la tresse de terre à la vis de mise à la terre.
  • Page 66 AXIS Q8685-E PTZ Network Camera Câble E/S (en option, non fourni) Câble réseau (non inclus) 5. Insérez le câble d'E/S (en option) à travers le réducteur de tension avec une distance de 420 mm (16,5 po) depuis le réducteur de tension jusqu'à l'extrémité du câble.
  • Page 67 AXIS Q8685-E PTZ Network Camera Câble d'alimentation (non inclus) Câble E/S (en option, non fourni) Câble réseau (non inclus) Joint de câble Couvercle transparent de l'unité de base 8. Placez les joints sur les câbles. Cf. Épaisseur du câble à la page 94.
  • Page 68 AXIS Q8685-E PTZ Network Camera d'informations sur les différentes options de connectivité réseau, consultez Installation de la liaison réseau à la page 69. 10. Placez le couvercle transparent de l'unité de base sur celle-ci et placez les joints dans les orifices.
  • Page 69 AXIS Q8685-E PTZ Network Camera REMARQUE REMARQUE REMARQUE Assurez-vous que les joints toriques sont correctement fixés autour du couvercle transparent de l'unité de base. 13. Placez l'unité de positionnement sur l'unité de base. Assurez-vous que les flèches des deux unités sont alignées.
  • Page 70 AXIS Q8685-E PTZ Network Camera Installation de la liaison réseau Vous pouvez choisir entre plusieurs options lorsque vous installez la liaison réseau : • A : via un câble à fibre optique ou un câble RJ45 raccordé au module SFP (avec connecteur correspondant) sur l'emplacement SFP.
  • Page 71 AXIS Q8685-E PTZ Network Camera Branchez les câbles 1. Desserrez les quatre vis du couvercle (T20) et retirez le couvercle. Connecteur d'alimentation d'entrée Connecteur E/S Connecteur RJ45 Emplacement SFP pour module SFP (module SFP non inclus) 2. Branchez le câble réseau (fibre optique et/ou RJ45), E/S et d'alimentation. Pour plus d'informations sur les différentes options de connectivité...
  • Page 72 5. Mettez le produit sous tension. Comment accéder au produit Pour trouver les périphériques Axis présents sur le réseau et leur attribuer des adresses IP sous Windows®, utilisez AXIS IP Utility ou AXIS Device Manager. Ces applications sont gratuites et peuvent être téléchargées via axis.com/support...
  • Page 73 AXIS Q8685-E PTZ Network Camera Étapes d'installation facultatives Installation d’une carte SD (facultatif) Une carte SD standard ou à haute capacité (non fournie) peut être utilisée pour sauvegarder des enregistrements dans l'appareil. Consultez Caractéristiques à la page 91 avant d'installer la carte SD.
  • Page 74 AXIS Q8685-E PTZ Network Camera 1. Inclinez le couvercle inférieur vers l'arrière dans sa position finale et desserrez les deux vis captives situées à l'avant de l'unité de positionnement (T20). 2. Inclinez le couvercle inférieur vers l'avant dans sa position finale et desserrez les deux vis captives situées à...
  • Page 75 AXIS Q8685-E PTZ Network Camera Levez la caméra, tournez-la et placez-la sur l'unité de positionnement en position inversée. Important Assurez-vous que le joint sous la caméra reste en place.
  • Page 76 AXIS Q8685-E PTZ Network Camera 4. Inclinez le couvercle inférieur vers l'arrière jusqu'à sa position finale et serrez les deux vis avant de l'unité de positionnement (T20, couple 3 Nm). 5. Inclinez le couvercle inférieur vers sa position finale et serrez les deux vis arrière de l'unité...
  • Page 77 AXIS Q8685-E PTZ Network Camera Important Ces instructions concernent uniquement les firmware de périphériques antérieurs à la v8.40. 1. Accédez à la page Web du produit. 2. Cliquez sur Configuration > Options système > Maintenance et sur Défaut. 3. Patientez pendant que la caméra redémarre.
  • Page 78 AXIS Q8685-E PTZ Network Camera Couvercle 1. Retirez les quatre vis du couvercle supérieur (T20) et le couvercle. Important Assurez-vous que le joint sous le couvercle reste en place.
  • Page 79 AXIS Q8685-E PTZ Network Camera Projecteur (x2) Vis (M6, x4) 2. Fixez les projecteurs au support de projecteur à l’aide des quatre vis.
  • Page 80 AXIS Q8685-E PTZ Network Camera Frette de câbles (x2) Écrou borgne (x2) 3. Acheminez les câbles comme indiqué dans l'illustration ci-dessus et serrez les écrous borgne (couple de serrage 1,5 Nm). 4. Attachez les câbles au support d'illuminateurs à l'aide des attaches de câble.
  • Page 81 AXIS Q8685-E PTZ Network Camera Connecteur d'illuminateur (x2) 5. Installez les connecteurs. Cf. Connecteurs à la page 91.
  • Page 82 Pour plus d'informations sur l'utilisation des illuminateurs, reportez-vous au manuel de l'illuminateur LED (vérifiez le modèle sur l'étiquette du produit) et au Manuel de l'utilisateur de votre produit Axis compatible sur www.axis.com Installer le kit du projecteur (installation inversée) AVERTISSEMENT...
  • Page 83 AXIS Q8685-E PTZ Network Camera • L'émission de lumière infrarouge (groupe de risque 2) des projecteurs peut être dangereuse pour les yeux. Suivez attentivement les recommandations. Pour éviter le risque de lésions oculaires, évitez toute exposition prolongée des yeux et utilisez un dispositif de protection ou une protection pour les yeux pour les distances inférieures à...
  • Page 84 AXIS Q8685-E PTZ Network Camera Projecteur (x2) Vis (M6, x4) 2. Fixez les projecteurs au support de projecteur à l’aide des quatre vis et des rondelles.
  • Page 85 AXIS Q8685-E PTZ Network Camera Frette de câbles (x2) Écrou borgne (x2) 3. Acheminez les câbles comme indiqué dans l'illustration ci-dessus et serrez les écrous borgnes (couple de serrage 1,5 Nm). 4. Attachez les câbles au support d'illuminateurs à l'aide des attaches de câble.
  • Page 86 AXIS Q8685-E PTZ Network Camera Connecteur d'illuminateur (x2) 5. Installez les connecteurs. Cf. Connecteurs à la page 91.
  • Page 87 AXIS Q8685-E PTZ Network Camera Connecteur de l'illuminateur (x2) Connecteur de l'unité de positionnement (x2) 6. Branchez les câbles. Consultez Connecteurs à la page 91. 7. Fixez le support de l'illuminateur à l'unité de positionnement à l'aide des quatre vis (T20, couple de serrage 3 Nm).
  • Page 88 AXIS Q8685-E PTZ Network Camera 2. Allez à Configuration > PTZ > Avancé > Périphérique > Paramètres spécifiques du pilote étendu pour Source vidéo 1. 3. Pour Éclairage > type IL1 : — Sélectionnez IR si vous avez connecté un éclairage infrarouge —...
  • Page 89 AXIS Q8685-E PTZ Network Camera Réinitialiser les paramètres par défaut ATTENTION Risques de blessures. Pièces mobiles. Restez à l'écart du produit lorsqu'il est en cours de fonctionnement. Débranchez l'alimentation électrique avant d'installer le produit ou d'effectuer son entretien. ATTENTION Risques de blessures. Surfaces chaudes. Ne touchez pas le produit lorsqu'il est en cours de fonctionnement.
  • Page 90 • Le manuel d'utilisateur est disponible sur le site axis.com • Pour vérifier s'il existe un firmware mis à jour pour votre appareil, voir axis.com/support • Pour accéder à des formations et webinaires en ligne utiles, voir axis.com/academy Accessoires en option Pour une liste complète des accessoires disponibles pour ce produit, accédez à...
  • Page 91 AXIS Q8685-E PTZ Network Camera Caractéristiques Pour obtenir la dernière version de la fiche technique du produit, rendez-vous sur la page du produit sur le site axis.com et trouvez l'option Support & Documentation (Assistance et documentation). Fente pour carte SD ATTENTION Risque de blessure.
  • Page 92 AXIS Q8685-E PTZ Network Camera Connecteur d’E/S Utilisez le connecteur d’E/S avec des périphériques externes, associés aux applications telles que la détection de mouvement, le déclenchement d'événements et les notifications d'alarme. En plus du point de référence 0 V CC et de l'alimentation (sortie CC), le connecteur d'E/S fournit une interface aux éléments suivants :...
  • Page 93 AXIS Q8685-E PTZ Network Camera Masse du CC Sortie CC 12 V, maxi. 50 mA Entrée/sortie configurée comme entrée Entrée/sortie configurée comme sortie E/S configurable E/S configurable Connecteur d'alimentation Bloc terminal à 4 broches pour l'alimentation. Connecteur d'alimentation 24 V CA/CC...
  • Page 94 Pour plus d'informations sur les accessoires, tels que les joints de câble et les presse-étoupes adaptés à d'autres zones de câble, consultez www.axis.com Conditions de fonctionnement Ce produit Axis est destiné à être utilisé à l'intérieur et à l'extérieur. Température Humidité...
  • Page 95 Consommation maximale 16 W 204 W Important En cas d'utilisation d'un câble AXIS de 22 m (72 pi) 24 V CC/24–240 V CA, une alimentation capable de fournir 400 W est nécessaire pour compenser la perte d'alimentation dans le câble. REMARQUE...
  • Page 97 AXIS Q8685-E PTZ Network Camera Sicherheitsinformationen Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann. WARNUNG Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann.
  • Page 98 • Verwenden Sie zum Reinigen ein sauberes, mit destilliertem Wasser angefeuchtetes Tuch. • Verwenden Sie nur Zubehör, das den technischen Vorgaben Ihres Produkts entspricht. Dieses ist von Axis oder Drittanbietern erhältlich. Axis empfiehlt die mit Ihrem Produkt kompatible Stromversorgung von Axis.
  • Page 99 Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hat die Batterie eine Lebensdauer von mindestens fünf Jahren. VORSICHT Tauschen Sie die Batterie nicht selbst aus. Wenden Sie sich an den Axis Support, wenn die Protokollnachricht einen Batterietausch anfordert. Lithium-Knopfzellen (3,0 V) enthalten 1,2-Dimethoxyethan; Ethylenglycoldimethylether (EGDME),...
  • Page 101 AXIS Q8685-E PTZ Network Camera Lieferumfang • Netzwerk-Kamera AXIS Q8685–E PTZ • Netzanschluss • E/A-Anschluss • Torx® Bits T20 und T30 • Gedruckte Dokumente Installationsanleitung (dieses Dokument) Zusätzliche Etiketten mit der Seriennummer (2 x) AVHS-Authentifizierungsschlüssel...
  • Page 102 AXIS Q8685-E PTZ Network Camera Übersicht über die Hardware Sonnenblende Obere Abdeckung Wischer Frontfenster Innere Abdeckung Objektiv Deckel Basisgerät...
  • Page 103 AXIS Q8685-E PTZ Network Camera Werksseitiger Standardschalter SD-Speicherkarteneinschub Stromversorgungsanschluss Eingang E/A-Anschluss Anschluss RJ-45 SFP-Einschub für SFP-Glasfasermodule (SFP-Modul nicht enthalten)
  • Page 104 AXIS Q8685-E PTZ Network Camera Installieren des Produkts Grundlegende Installationsschritte 1. Montieren der Gerätebasis auf Seite 104 2. Die Kabel verlegen auf Seite 106 3. Einrichten der Netzwerkverbindung auf Seite 111 4. Anschließen der Kabel auf Seite 112 5. Zugriff auf das Produkt auf Seite 114 Optionale Installationsschritte: •...
  • Page 105 AXIS Q8685-E PTZ Network Camera Montieren der Gerätebasis Basiseinheit 1. Die vier Schrauben (T30) der Gerätebasis entfernen. 2. Die Gerätebasis gleichzeitig ziehen und gegen den Uhrzeigersinn drehen, bis die Pfeile auf der Gerätebasis und dem Rest des Geräts in einer Linie stehen.
  • Page 106 AXIS Q8685-E PTZ Network Camera HINWEIS HINWEIS HINWEIS Beim Entfernen der transparenten Abdeckung der Gerätebasis keine spitzen Werkzeuge verwenden. 4. Die transparente Abdeckung der Gerätebasis entfernen. Klammer der Kabelführung Abdeckung der Kabelführung Schraubenbohrung (4 x) 5. Nur bei Installationen über die Kabelführung: Zuerst die beiden Klammern der Kabelführung und anschließend die Abdeckung der Kabelführung entfernen.
  • Page 107 AXIS Q8685-E PTZ Network Camera Stromversorgungskabel (nicht im Lieferumfang enthalten) Zugentlastung Masseschraube Erdungsband (nicht im Lieferumfang enthalten) Kabelöffnung unten 1. Die optionalen Kabelführungsadapter installieren (nicht im Lieferumfang enthalten). 2. Das Erdungskabel mit der Erdungsschraube befestigen. 3. Die Kabel für Stromversorgung, Netzwerk und E/A einschließlich der Kabelverschraubungen wie in der Abbildung oben durch die Öffnung des Basisgeräts...
  • Page 108 AXIS Q8685-E PTZ Network Camera E/A-Kabel (optional, nicht im Lieferumfang enthalten) Netzwerk-Kabel (nicht im Lieferumfang enthalten) 5. Das E/A-Kabel (optional) durch die Zugentlastung führen. Dabei eine Länge von 420 mm zwischen Zugentlastung und Kabelende einhalten. 6. Das Netzwerk-Kabel (Glasfaser oder Kabeltyp RJ-45) durch die Zugentlastung führen.
  • Page 109 AXIS Q8685-E PTZ Network Camera Stromversorgungskabel (nicht im Lieferumfang enthalten) E/A-Kabel (optional, nicht im Lieferumfang enthalten) Netzwerk-Kabel (nicht im Lieferumfang enthalten) Kabeldichtung Transparente Abdeckung der Gerätebasis 8. Die Kabeldichtungen auf die Kabel schieben. Siehe Kabelstärke auf Seite 136. 9. Die Kabel für Stromversorgung, Netzwerk und E/A einschließlich der Kabeldichtungen durch die Öffnungen der transparenten Abdeckung der Gerätebasis führen und die Kabel...
  • Page 110 AXIS Q8685-E PTZ Network Camera Weitere Informationen zu den verschiedenen Anschlussoptionen an das Netzwerk, siehe Einrichten der Netzwerkverbindung auf Seite 111. 10. Die transparente Abdeckung der Gerätebasis aufsetzen und die Kabeldichtungen in die Öffnungen schieben. E/A-Anschluss Stromanschluss O-Ring HINWEIS HINWEIS HINWEIS Um das Gerät nicht versehentlich von der Stromversorgung zu trennen, wenn das Kabel...
  • Page 111 AXIS Q8685-E PTZ Network Camera HINWEIS HINWEIS HINWEIS Sicherstellen, dass der O-Ring richtig um die transparente Abdeckung der Gerätebasis herum eingepasst ist. 13. Positionieren Sie die Positionierungseinheit auf der Basiseinheit. Stellen Sie sicher, dass die Pfeile an den beiden Geräten ausgerichtet sind.
  • Page 112 AXIS Q8685-E PTZ Network Camera Einrichten der Netzwerkverbindung Bei der Installation der Netzwerkverbindung stehen verschiedene Optionen zur Verfügung: • A: Mithilfe eines Glasfaserkabels oder eines Kabels des Typs RJ-45, das (mit einem entsprechenden Anschluss) an das SFP-Modul im SFP-Einschub angeschlossen wird.
  • Page 113 AXIS Q8685-E PTZ Network Camera Anschließen der Kabel 1. Die vier Deckelschrauben (T20) lösen und den Deckel abnehmen. Stromversorgungsanschluss Eingang E/A-Anschluss RJ-45-Anschluss SFP-Einschub für SFP-Module (SFP-Modul nicht enthalten) 2. Das Netzwerk (Glasfaser und/oder RJ-45), E/A und die Stromversorgung anschließen Weitere Informationen zu den verschiedenen Anschlussoptionen an das Netzwerk, siehe Einrichten der Netzwerkverbindung auf Seite 111.
  • Page 114 5. Das Produkt an die Stromversorgung anschließen. Zugriff auf das Produkt Ermitteln Sie mit AXIS IP Utility und AXIS Device Manager die Axis-Geräte im Netzwerk und weisen Sie ihnen unter Windows® IP-Adressen zu. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden.
  • Page 115 AXIS Q8685-E PTZ Network Camera Optionale Installationsschritte Installieren einer SD-Speicherkarte (optional) Mit einer Standard-SD-Karte oder einer SD-Karte mit großem Speichervolumen (nicht im Lieferumfang enthalten) können Aufzeichnungen direkt auf dem Produkt gespeichert werden. Vor dem Installieren der SD-Speicherkarte Technische Daten auf Seite 133 beachten.
  • Page 116 AXIS Q8685-E PTZ Network Camera 1. Die untere Abdeckung nach hinten in Endlage kippen und die beiden vorderen unverlierbaren Schrauben (T20) der Positionierungseinheit lösen. 2. Die untere Abdeckung nach vorn in Endlage kippen und die beiden hinteren unverlierbaren Schrauben (T20) der Positionierungseinheit lösen.
  • Page 117 AXIS Q8685-E PTZ Network Camera Die Kameraeinheit herausnehmen, senkrecht um 180° Grad drehen und in dieser umgekehrten Ausrichtung in die Positionierungseinheit einsetzen. Wichtig Sicherstellen, dass die Dichtung unter der Kameraeinheit in Einbaulage verbleibt.
  • Page 118 AXIS Q8685-E PTZ Network Camera 4. Die untere Abdeckung nach hinten in Endlage kippen und die beiden vorderen Schrauben (T20) der Positionierungseinheit anziehen (Drehmoment 3,0 Nm). 5. Die untere Abdeckung nach vorn in Endlage neigen und die beiden hinteren Schrauben (T20) der Positionierungseinheit anziehen (Drehmoment 3,0 Nm).
  • Page 119 AXIS Q8685-E PTZ Network Camera Wichtig Diese Anleitung gilt nur für Geräte, die mit Firmware arbeiten, die älter als v8.40 ist. 1. Die Webseite des Produkts aufrufen. 2. Einstellungen > System Options > Maintenance (Setup > Systemoptionen > Wartung) aufrufen und Default (Standard) anklicken.
  • Page 120 AXIS Q8685-E PTZ Network Camera Abdeckung 1. Die vier Schrauben (T20) der Abdeckung lösen und die Abdeckung abnehmen. Wichtig Sicherstellen, dass die Dichtung unter der Abdeckung in Einbaulage verbleibt.
  • Page 121 AXIS Q8685-E PTZ Network Camera Strahler (2 St.) Schrauben (M6, 4 St.) 2. Die Strahler mit den vier Schrauben an den Halterungen befestigen.
  • Page 122 AXIS Q8685-E PTZ Network Camera Kabelbinder (4 x) Hutmuttern (2 x) 3. Die Kabel laut der Abbildung oben verlegen. Dann die Hutmuttern mit einem Drehmoment von 1.5 Nm anziehen. 4. Die Strahlerkabel mithilfe von Kabelbindern an der Halterung befestigen.
  • Page 123 AXIS Q8685-E PTZ Network Camera Strahleranschlüsse (2 x) 5. Die Anschlüsse anbringen. Siehe Anschlüsse auf Seite 133.
  • Page 124 AXIS Q8685-E PTZ Network Camera Anschlüsse vom Strahler (2 x) Anschlüsse von der Stelleinheit (2 x) 6. Die Kabel anschließen. Siehe Anschlüsse auf Seite 133. 7. Die Strahlerhalterung mit den vier Schrauben (T20, Drehmoment 3,0 Nm) an der Positionierungseinheit befestigen.
  • Page 125 AXIS Q8685-E PTZ Network Camera • Von der Strahlern ausgehende Infrarotstrahlung (Risikogruppe 2) kann die Augen schädigen. Auf die angegebenen Hinweise achten. Um das Risiko von Augenschäden zu reduzieren, bitte nicht in die Strahlungsquelle blicken und bei Abständen von weniger als 1,5 m eine geeignete Abschirmung oder einen geeigneten Augenschutz verwenden.
  • Page 126 AXIS Q8685-E PTZ Network Camera Strahler (2 St.) Schrauben (M6, 4 St.) 2. Die Strahler mit den vier Schrauben und Unterlegscheiben an den Halterungen befestigen.
  • Page 127 AXIS Q8685-E PTZ Network Camera Kabelbinder (2 St.) Hutmuttern (2 St.) 3. Die Kabel laut der Abbildung oben verlegen. Dann die Hutmuttern mit einem Drehmoment von 1,5 Nm anziehen. 4. Die Strahlerkabel mithilfe von Kabelbindern an der Halterung befestigen.
  • Page 128 AXIS Q8685-E PTZ Network Camera Strahleranschlüsse (2 x) 5. Die Anschlüsse anbringen. Siehe Anschlüsse auf Seite 133.
  • Page 129 AXIS Q8685-E PTZ Network Camera Anschlüsse vom Strahler (2 x) Anschlüsse von der Stelleinheit (2 x) 6. Die Kabel anschließen. Siehe Anschlüsse auf Seite 133. 7. Die Strahlerhalterung mit den vier Schrauben (T20, Drehmoment 3,0 Nm) an der Positionierungseinheit befestigen.
  • Page 130 AXIS Q8685-E PTZ Network Camera 2. Gehen Sie zu Setup > PTZ > Erweitert > Gerät > Erweiterte treiberspezifische Einstellungen für Videoquelle 1. 3. Für Strahler > Typ IL1: — Wählen Sie Infrarot, wenn Sie einen Infrarotstrahler angeschlossen haben. — Wählen Sie Weiß für einen Weißlichtstrahler 4.
  • Page 131 AXIS Q8685-E PTZ Network Camera Zurücksetzen auf Werkseinstellungen VORSICHT Verletzungsgefahr Gefahr durch bewegliche Teile Körperteile während des Betriebs vom Produkt fernhalten. Vor der Installation oder Wartung des Produkts alle Kabel von der Stromversorgung abklemmen. VORSICHT Verletzungsgefahr Heiße Oberfläche Das Produkt während des Betriebs nicht berühren.
  • Page 132 Unter axis.com/support finden Sie die aktuellen Firmwareversionen für Ihr Gerät. • Nützliches Onlinetraining und Webinare finden Sie unter axis.com/academy. Optionales Zubehör Eine vollständige Liste lieferbaren Zubehörs für dieses Produkt finden Sie auf axis.com unter Produkt, Software und Zubehör. Gewährleistungsinformationen Informationen zur Gewährleistung für Axis-Produkte und andere in diesem Zusammenhang...
  • Page 133 AXIS Q8685-E PTZ Network Camera Technische Daten Die aktuelle Version des technischen Datenblatts für das Produkt finden Sie auf axis.com unter Support und Dokumentation. Einschub für SD-Speicherkarte VORSICHT Verletzungsgefahr Gefahr durch bewegliche Teile Körperteile während des Betriebs vom Produkt fernhalten. Vor der Installation oder Wartung des Produkts alle Kabel von der Stromversorgung abklemmen.
  • Page 134 AXIS Q8685-E PTZ Network Camera E/A-Anschluss Über den E/A-Anschluss werden externe Geräte in Verbindung mit Manipulationsalarmen, Bewegungserkennung, Ereignisauslösung, Alarmbenachrichtigungen und anderen Funktionen angeschlossen. Außer dem Bezugspunkt 0 V Gleichstrom und Strom (Gleichstromausgang) besitzt der E/A-Anschluss eine Schnittstelle zum: Digitaleingang - Zum Anschluss von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können wie etwa PIR-Sensoren, Tür- und Fensterkontakte sowie...
  • Page 135 AXIS Q8685-E PTZ Network Camera Erdung Gleichstrom Gleichstromausgang 12 V, max. 50 mA E/A als Eingang konfiguriert E/A als Ausgang konfiguriert Konfigurierbarer E/A Konfigurierbarer E/A Netzanschluss 4-poliger Anschlussblock für den Stromeingang. Netzanschluss 24 V, Wechselstrom/Gleichstrom HINWEIS HINWEIS HINWEIS Dieser Abschnitt bezieht sich nur auf Produkte mit Stromversorgung 24 V Wechselstrom...
  • Page 136 Kabeldurchführung als auch dem Kabelquerschnitt entsprechen. Für Informationen zu Zubehör wie Kabeldichtungen und Kabelverschraubungen für andere Kabelquerschnitte, siehe <1>www.axis.com. Betriebsbedingungen Dieses Axis-Produkt ist für die Verwendung im Innen- und Außenbereich ausgelegt. Temperatur Luftfeuchtigkeit Normal: -50 °C bis +55 °C Relative Luftfeuchtigkeit 10 bis 100 % (nicht kondensierend) Maximal (kurzzeitig) 65 °C...
  • Page 137 Typischer Stromverbrauch Max. Stromverbrauch 16 W 204 W Wichtig Bei Verwendung des AXIS Kabels 24 V Gleichstrom/24–240 V Wechselstrom mit 22 m Länge muss das Stromversorgungskabel 400 W liefern können, um Leitungsverluste auszugleichen. HINWEIS HINWEIS HINWEIS Die typischen Werte der Leistungsaufnahme basieren auf folgenden Annahmen: •...
  • Page 139 AXIS Q8685-E PTZ Network Camera Informazioni di sicurezza Livelli di pericolo PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi. AVVISO Indica una situazione pericolosa che, se non evitata, potrebbe provocare la morte o lesioni gravi.
  • Page 140 VVISO VVISO • Il dispositivo Axis deve essere utilizzato in conformità alle leggi e alle normative locali. • Conservare il dispositivo Axis in un ambiente asciutto e ventilato. • Evitare di esporre il dispositivo Axis a urti o pressioni eccessive.
  • Page 141 Batteria Il dispositivo Axis utilizza una batteria al litio da 3 V BR2032 come alimentazione per il suo orologio in tempo reale (RTC) interno. In condizioni normali questa batteria avrà una durata minima di cinque anni.
  • Page 143 AXIS Q8685-E PTZ Network Camera Contenuto della confezione • Telecamera di rete AXIS Q8685–E PTZ • Connettore di alimentazione • Connettore I/O • Punta Torx® T20 e T30 • Documentazione Guida all'installazione (questo documento) Etichetta aggiuntiva con numero di serie (2x)
  • Page 144 AXIS Q8685-E PTZ Network Camera Panoramica dell'hardware Parasole Protezione superiore Tergicristallo Finestra anteriore Coperchio interno Obiettivo Coperchio Unità base...
  • Page 145 AXIS Q8685-E PTZ Network Camera Ripristino dei valori predefiniti di fabbrica Slot per scheda di memoria SD Connettore ingresso alimentazione Connettore I/O Connettore RJ45 Slot SFP per modulo SFP (modulo SFP non incluso)
  • Page 146 AXIS Q8685-E PTZ Network Camera Come installare il dispositivo Attività d'installazione principali 1. Montaggio dell'unità base alla pagina 146 2. Installazione dei cavi alla pagina 148 3. Installazione del collegamento di rete alla pagina 153 4. Collegamento dei cavi alla pagina 154 5.
  • Page 147 AXIS Q8685-E PTZ Network Camera Montaggio dell'unità base Unità base 1. Rimuovere le quattro viti (T30) dell'unità base. 2. Estrarre e ruotare simultaneamente l'unità base in senso antiorario finché le frecce sull'unità base e sul resto dell'unità di posizionamento non si allineano.
  • Page 148 AXIS Q8685-E PTZ Network Camera A A A VVISO VVISO VVISO Non utilizzare strumenti appuntiti quando si rimuove il coperchio trasparente dell'unità base. 4. Rimuovere il coperchio trasparente dell'unità base. Clip del coperchio del tubo protettivo Coperchio del tubo protettivo Foro per vite (x4) 5.
  • Page 149 AXIS Q8685-E PTZ Network Camera Cavo di alimentazione (non incluso) Dispositivo antistrappo Vite di messa a terra Treccia di messa a terra (non inclusa) Foro per cavo inferiore 1. Installare gli adattatori dei tubi protettivi opzionali (non inclusi). 2. Collegare la treccia di messa a terra alla vite della messa a terra.
  • Page 150 AXIS Q8685-E PTZ Network Camera Cavo I/O (opzionale, non incluso) Cavo di rete (non incluso) 5. Inserire il cavo I/O (opzionale) nel dispositivo antistrappo con una distanza di 420 mm tra il dispositivo antistrappo e l'estremità del cavo. 6. Inserire il cavo di rete (cavo in fibra ottica e/o cavo RJ45) nel dispositivo antistrappo ad una distanza di 580 mm dal dispositivo antistrappo all'estremità...
  • Page 151 AXIS Q8685-E PTZ Network Camera Cavo di alimentazione (non incluso) Cavo I/O (opzionale, non incluso) Cavo di rete (non incluso) Guarnizione per cavi Coperchio trasparente dell'unità base 8. Inserire le guarnizioni sui cavi. Vedere Spessore del cavo alla pagina 178.
  • Page 152 AXIS Q8685-E PTZ Network Camera tra i cavi e la guarnizione per evitare dispersioni. Per ulteriori informazioni sulle differenti opzioni di connettività di rete, vedere Installazione del collegamento di rete alla pagina 153. 10. Posizionare il coperchio trasparente sull'unità base e inserire le guarnizioni dei cavi nei fori.
  • Page 153 AXIS Q8685-E PTZ Network Camera A A A VVISO VVISO VVISO Assicurarsi che l'anello di tenuta sia correttamente fissato al coperchio trasparente dell'unità base. 13. Collocare l'unità di posizionamento sull'unità base. Assicurarsi che le frecce sulle due unità siano allineate.
  • Page 154 AXIS Q8685-E PTZ Network Camera Installazione del collegamento di rete È possibile scegliere tra diverse opzioni quando si installa il collegamento di rete: • A: tramite un cavo in fibra ottica o un cavo RJ45 collegato al modulo SFP (con un rispettivo connettore) nello slot SFP.
  • Page 155 AXIS Q8685-E PTZ Network Camera Collegamento dei cavi 1. Allentare le quattro viti (T20) del coperchio e rimuoverlo. Connettore ingresso alimentazione Connettore I/O Connettore RJ45 Slot SFP per modulo SFP (modulo SFP non incluso) 2. Collegare la rete (fibra ottica e/o RJ45), I/O e i cavi di alimentazione. Per ulteriori informazioni sulle differenti opzioni di connettività...
  • Page 156 5. Applicare l'alimentazione al dispositivo. Modalità di accesso al dispositivo Per trovare i dispositivi Axis sulla rete e assegnare loro un indirizzo IP in Windows®, utilizza AXIS IP Utility o AXIS Device Manager. Queste applicazioni sono entrambe gratuite e possono essere scaricate dal sito Web axis.com/support...
  • Page 157 AXIS Q8685-E PTZ Network Camera Procedura di installazione opzionale Installazione di una scheda di memoria (opzionale) Una scheda di memoria standard o ad alta capacità (non inclusa) può essere utilizzata per archiviare le registrazioni in locale nel dispositivo. Vedere Specifiche alla pagina 175 prima di installare la scheda di memoria.
  • Page 158 AXIS Q8685-E PTZ Network Camera 1. Inclinare il coperchio inferiore all'indietro nella posizione finale e allentare le due viti anticaduta anteriori sull'unità di posizionamento (T20). 2. Inclinare il coperchio inferiore in avanti nella posizione finale e allentare le due viti anticaduta posteriori sull'unità...
  • Page 159 AXIS Q8685-E PTZ Network Camera Sollevare l'unità telecamera e adattarla nell'unità di posizionamento in una posizione invertita. Importante Assicurarsi che la guarnizione sotto l'unità telecamera rimanga in posizione.
  • Page 160 AXIS Q8685-E PTZ Network Camera 4. Inclinare il coperchio inferiore all'indietro nella posizione finale e serrare le due viti anteriori sull'unità di posizionamento (T20, serraggio 3 Nm). 5. Inclinare il coperchio inferiore in avanti nella posizione finale e serrare le due viti posteriori dell'unità...
  • Page 161 AXIS Q8685-E PTZ Network Camera Importante Queste istruzioni si applicano solo al firmware dispositivo delle versioni precedenti alla v8.40. 1. Accedere alla pagina Web del dispositivo. 2. Andare a Settings > System Options > Maintenance (Impostazioni > Opzioni di sistema > Manutenzione) e fare clic su Default (Impostazione predefinita).
  • Page 162 AXIS Q8685-E PTZ Network Camera Coperchio 1. Rimuovere le quattro viti della copertura (T20) e rimuoverla. Importante Assicurarsi che la guarnizione sotto il coperchio rimanga in posizione.
  • Page 163 AXIS Q8685-E PTZ Network Camera Illuminatore (x2) Vite (M6, x4) 2. Fissare gli illuminatori alla staffa dell'illuminatore utilizzando le quattro viti.
  • Page 164 AXIS Q8685-E PTZ Network Camera Fascetta (x2) Dado (x2) 3. Instradare i cavi come mostrato nell'illustrazione sopra riportata e stringere i dadi (coppia da 1,5 Nm). 4. Fissare i cavi alla staffa dell'illuminatore utilizzando gli appositi tiranti.
  • Page 165 AXIS Q8685-E PTZ Network Camera Connettore illuminatore (x2) 5. Installare i connettori. Vedere Connettori alla pagina 175.
  • Page 166 Nota Per ulteriori informazioni sul funzionamento degli illuminatori, consultare il manuale del LED dell'illuminatore (controllare il modello sull'etichetta del dispositivo) e il Manuale per l'utente del dispositivo Axis compatibile all'indirizzo www.axis.com Installare il kit dell'illuminatore (installazione invertita) AVVISO • Rischio di scosse elettriche. Assicurarsi che l'alimentazione sia scollegata.
  • Page 167 AXIS Q8685-E PTZ Network Camera • L'emissione di luce a infrarossi (gruppo di rischio 2) dagli illuminatori può essere dannosa per gli occhi. Prestare attenzione alle indicazioni fornite. Per ridurre il rischio di danni agli occhi, evitare di guardare a lungo e utilizzare adeguate protezioni per gli occhi quando ci si trova a distanze inferiori a 1,5 m.
  • Page 168 AXIS Q8685-E PTZ Network Camera Illuminatore (x2) Vite (M6, x4) 2. Fissare gli illuminatori alla staffa dell'illuminatore utilizzando le quattro viti e le rondelle.
  • Page 169 AXIS Q8685-E PTZ Network Camera Fascetta (x2) Dado (x2) 3. Instradare i cavi come mostrato nell'illustrazione sopra riportata e stringere i dadi (serraggio da 1,5 Nm). 4. Fissare i cavi alla staffa dell'illuminatore utilizzando gli appositi tiranti.
  • Page 170 AXIS Q8685-E PTZ Network Camera Connettore illuminatore (x2) 5. Installare i connettori. Vedere Connettori alla pagina 175.
  • Page 171 AXIS Q8685-E PTZ Network Camera Connettore dall'illuminatore (x2) Connettore dall'unità di posizionamento (x2) 6. Collegare i cavi. Vedere Connettori alla pagina 175. 7. Fissare la staffa degli illuminatori all'unità di posizionamento utilizzando le quattro viti (T20, serraggio da 3 Nm).
  • Page 172 AXIS Q8685-E PTZ Network Camera 2. Andare a Setup > PTZ > Advanced > Device > Extended Driver Specific Settings for Video Source 1 (Configurazione > PTZ > Avanzate > Dispositivo > Impostazioni specifiche del driver esteso per sorgente video 1.
  • Page 173 AXIS Q8685-E PTZ Network Camera Ripristino delle impostazioni predefinite di fabbrica ATTENZIONE Rischio di lesioni. Parti in movimento. Tenere il corpo a distanza dal dispositivo durante il funzionamento. Scollegare dall'alimentazione prima di installare o eseguire la manutenzione sul dispositivo. ATTENZIONE Rischio di lesioni.
  • Page 174 Per un elenco completo degli accessori disponibili per questo dispositivo, andare alla pagina del dispositivo al sito axis.com e selezionare Software e accessori. Informazioni sulla garanzia Per informazioni sulla garanzia del dispositivo Axis e informazioni ad esso relative, consultare la pagina axis.com/warranty.
  • Page 175 AXIS Q8685-E PTZ Network Camera Specifiche Per la versione più aggiornata della scheda tecnica del dispositivo, visitare il sito Web axis.com e trovare la sezione Support & Documentation (Supporto e documentazione). Slot per schede di memoria ATTENZIONE Rischio di lesioni. Parti in movimento. Tenere il corpo a distanza dal dispositivo durante il funzionamento.
  • Page 176 AXIS Q8685-E PTZ Network Camera Connettore I/O Utilizzare il connettore I/O con dispositivi esterni in combinazione con, ad esempio, rilevamento movimento, attivazione di eventi e notifiche di allarme. Oltre al punto di riferimento 0 V CC e all'alimentazione (output CC), il connettore I/O fornisce l'interfaccia per: Ingresso digitale - Per il collegamento di dispositivi che possono passare da un circuito chiuso ad uno aperto, ad esempio i sensori PIR, i contatti porta/finestra e i rilevatori di rottura.
  • Page 177 AXIS Q8685-E PTZ Network Camera Ground CC Output CC 12 V, max 50 mA I/O configurato come input I/O configurato come output I/O configurabile I/O configurabile Connettore di alimentazione Morsettiera a 4 pin per ingresso alimentazione. Connettore di alimentazione 24 V CA/CC...
  • Page 178 • Utilizzare guarnizioni per cavi o pressacavi corrispondenti al foro e all'area dei cavi Per informazioni sugli accessori disponibili, come ad esempio guarnizioni per cavi e pressacavi adatti per altre aree dei cavi, visitare il sito Web www.axis.com. Condizioni di funzionamento Questo dispositivo Axis è...
  • Page 179 16 W 204 W Importante Quando si utilizza il cavo AXIS da 22 m 24 V CC/24 – 240 V CA, è necessario utilizzare un alimentatore in grado di fornire 400 W a compensazione della perdita di alimentazione del cavo.
  • Page 181 AXIS Q8685-E PTZ Network Camera Información de seguridad Niveles de peligro PELIGRO Indica una situación peligrosa que, si no se evita, provocará lesiones graves o la muerte. ADVERTENCIA Indica una situación peligrosa que, si no se evita, puede provocar lesiones graves o la muerte.
  • Page 182 VISO VISO • Este producto de Axis debe utilizarse de acuerdo con las leyes y normativas locales. • Almacene el producto de Axis en un entorno seco y ventilado. • Evite la exposición del producto de Axis a choques o a una fuerte presión.
  • Page 183 Batería Este producto de Axis utiliza una batería de litio BR2032 de 3,0 V como fuente de alimentación del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco años.
  • Page 185 AXIS Q8685-E PTZ Network Camera Contenido del paquete • Cámara de red PTZ AXIS Q8685–E • Conector de alimentación • Conector de E/S • Torx® punta T20 y T30 • Materiales impresos Guía de instalación (este documento) Etiqueta adicional con el número de serie (2)
  • Page 186 AXIS Q8685-E PTZ Network Camera Información general del hardware Parasol Cubierta superior Escobilla limpiadora Ventana delantera Cubierta interna Objetivo Tapa Unidad base...
  • Page 187 AXIS Q8685-E PTZ Network Camera Conmutador predeterminado de fábrica Ranura de tarjeta de memoria SD Conector de entrada de corriente Conector de E/S Conector RJ45 Ranura SFP para módulo SFP (módulo SFP no incluido)
  • Page 188 AXIS Q8685-E PTZ Network Camera Cómo instalar el producto Principales tareas de instalación 1. Montaje de la unidad base en la página 188 2. Guía de los cables en la página 190 3. Instalación del enlace de red en la página 195 4.
  • Page 189 AXIS Q8685-E PTZ Network Camera Montaje de la unidad base Unidad base 1. Quite los cuatro tornillos (T30) de la unidad base. 2. Tire de la base a la vez que la gira en sentido contrario a las agujas del reloj hasta alinear las flechas de la unidad base con el resto de la unidad de posicionamiento.
  • Page 190 AXIS Q8685-E PTZ Network Camera A A A VISO VISO VISO No utilice herramientas afiladas al retirar la cubierta transparente de la unidad base. 4. Extraiga la cubierta transparente de la unidad base. Clip de cubierta de conducto Cubierta de conducto Orificio para tornillo (4) 5.
  • Page 191 AXIS Q8685-E PTZ Network Camera Cable de alimentación (no incluido) Descarga de tracción Tornillo de toma de tierra Cable trenzado de tierra (no incluido) Orificio inferior para cable 1. Instale los adaptadores de conducto opcionales (no incluidos). 2. Conecte el cable trenzado de tierra al tornillo de tierra.
  • Page 192 AXIS Q8685-E PTZ Network Camera Cable de E/S (opcional, no incluido) Cable de red (no incluido) 5. Introduzca el cable de E/S (opcional) a través de la descarga de tracción con una distancia de 420 mm entre esta y el extremo del cable.
  • Page 193 AXIS Q8685-E PTZ Network Camera Cable de alimentación (no incluido) Cable de E/S (opcional, no incluido) Cable de red (no incluido) Junta de cable Cubierta transparente de la unidad base 8. Ponga juntas en los cables. Consulte Grosor del cable en la página 220.
  • Page 194 AXIS Q8685-E PTZ Network Camera 10. Coloque la cubierta transparente de la unidad base en la unidad y ponga las juntas de cable en los orificios. Conector de E/S Conector de alimentación Junta tórica A A A VISO VISO VISO A fin de evitar desconectar accidentalmente la unidad de la alimentación si se tira del...
  • Page 195 AXIS Q8685-E PTZ Network Camera 13. Coloque la unidad de posicionamiento en la unidad base. Asegúrese de que las flechas de las dos unidades estén alineadas. 14. Gire la unidad de posicionamiento en sentido horario hasta su posición original y apriete los cuatro tornillos de la base (par 3,0 Nm).
  • Page 196 AXIS Q8685-E PTZ Network Camera Instalación del enlace de red Puede elegir entre diferentes opciones para instalar el enlace de red: • A: a través de un cable de fibra óptica o RJ45 conectado al módulo SFP (con el correspondiente conector) en la ranura SFP.
  • Page 197 AXIS Q8685-E PTZ Network Camera Conexión de los cables 1. Afloje los cuatro tornillos (T20) de la tapa de la base y retírela. Conector de entrada de corriente Conector de E/S Conector RJ45 Ranura SFP para módulo SFP (módulo SFP no incluido) 2.
  • Page 198 5. Conecte la alimentación del producto. Cómo acceder al producto Para localizar dispositivos de Axis en la red y asignarles direcciones IP en Windows®, utilice AXIS IP Utility o AXIS Device Manager. Ambas aplicaciones son gratuitas y pueden descargarse desde axis.com/support Para obtener más información sobre el uso del producto, consulte el manual del usuario, disponible...
  • Page 199 AXIS Q8685-E PTZ Network Camera Pasos de la instalación opcionales Instalación de una tarjeta SD (opcional) Puede emplearse una tarjeta SD estándar o de gran capacidad (no incluida) para el almacenamiento local de grabaciones en el producto. Consulte Especificaciones en la página 217 antes de instalar la tarjeta SD.
  • Page 200 AXIS Q8685-E PTZ Network Camera 1. Incline la cubierta inferior hacia atrás al máximo y afloje los dos tornillos cautivos delanteros de la unidad de posicionamiento (T20). 2. Incline la cubierta inferior hacia delante al máximo y afloje los dos tornillos cautivos traseros de la unidad de posicionamiento (T20).
  • Page 201 AXIS Q8685-E PTZ Network Camera Levante la unidad de la cámara, gírela y encájela en la unidad de posicionamiento en una posición invertida. Importante Asegúrese de que la junta que hay bajo la unidad de la cámara permanece en su posición.
  • Page 202 AXIS Q8685-E PTZ Network Camera 4. Incline la cubierta inferior hacia atrás al máximo y apriete los dos tornillos delanteros de la unidad de posicionamiento (T20, par 3,0 Nm). 5. Incline la cubierta inferior hacia delante al máximo y apriete los dos tornillos traseros de la unidad de posicionamiento (T20, par 3,0 Nm).
  • Page 203 AXIS Q8685-E PTZ Network Camera Importante Estas instrucciones solo se aplican al firmware de dispositivo inferior a v8.40. 1. Vaya a la página web del producto. 2. Vaya a Settings > System Options > Maintenance (Configuración > Opciones del sistema > Mantenimiento) y haga clic en Default (Predeterminado).
  • Page 204 AXIS Q8685-E PTZ Network Camera Cubierta 1. Extraiga los cuatro tornillos de la cubierta (T20) y retírela. Importante Asegúrese de que la junta de debajo de la cubierta permanece en su posición.
  • Page 205 AXIS Q8685-E PTZ Network Camera Iluminador (2) Tornillo (M6) (4) 2. Acople los iluminadores al soporte de montaje mediante los cuatro tornillos.
  • Page 206 AXIS Q8685-E PTZ Network Camera Abrazaderas de cable (2) Tuerca de presión (2) 3. Haga pasar los cables como se muestra en la ilustración superior y apriete las tuercas de presión (par 1,5 Nm). 4. Fije los cables al soporte del iluminador con las abrazaderas para cables.
  • Page 207 AXIS Q8685-E PTZ Network Camera Conectores del iluminador (2) 5. Instale los conectores. Consulte Conectores en la página 217.
  • Page 208 Para obtener más información sobre el funcionamiento de los iluminadores, consulte el manual del iluminador LED (compruebe el modelo en la etiqueta del producto) y el manual del usuario de su producto de Axis compatible en www.axis.com. Instalar el kit de iluminador (instalación invertida)
  • Page 209 AXIS Q8685-E PTZ Network Camera • Riesgo de descarga eléctrica. Asegúrese de que la fuente de alimentación esté desconectada. • La emisión de luz infrarroja (grupo de riesgo 2) de los iluminadores puede ser perjudicial para los ojos. Preste atención a las indicaciones facilitadas. Para reducir los riegos de daños para los ojos, evite la exposición prolongada de los ojos y utilice protectores o...
  • Page 210 AXIS Q8685-E PTZ Network Camera Importante Asegúrese de que la junta de debajo de la cubierta permanece en su posición. Iluminador (2) Tornillo (M6) (4) 2. Acople los iluminadores al soporte de montaje mediante los cuatro tornillos y arandelas.
  • Page 211 AXIS Q8685-E PTZ Network Camera Abrazaderas de cable (2) Tuerca de presión (2) 3. Haga pasar los cables como se muestra en la ilustración superior y apriete las tuercas de presión (par 1,5 Nm). 4. Fije los cables al soporte del iluminador con las abrazaderas para cables.
  • Page 212 AXIS Q8685-E PTZ Network Camera Conectores del iluminador (2) 5. Instale los conectores. Consulte Conectores en la página 217.
  • Page 213 AXIS Q8685-E PTZ Network Camera Conectores desde el iluminador (2) Conector desde la unidad de posición (2) 6. Conecte los cables. Consulte Conectores en la página 217. 7. Fije el soporte del iluminador a la unidad de posicionamiento con los cuatro tornillos (T20, par 3,0 Nm).
  • Page 214 AXIS Q8685-E PTZ Network Camera 2. Vaya a Setup > PTZ > Advanced > Device > Extended Driver Specific Settings for Video Source 1 (Configuración > PTZ > Avanzadas > Dispositivo > Configuración ampliada del controlador específico para fuente de vídeo 1).
  • Page 215 AXIS Q8685-E PTZ Network Camera Restablecimiento a la configuración predeterminada de fábrica PRECAUCIÓN Riesgo de lesiones. Piezas móviles. No acerque ninguna parte del cuerpo al producto mientras esté funcionando. Desconecte la fuente de alimentación antes de realizar trabajos de instalación o mantenimiento en el producto.
  • Page 216 Para conocer una lista completa de los accesorios disponibles para este producto, vaya a la página axis.com y seleccione Software y accesorios. Información de garantía Para obtener más detalles sobre la garantía del producto Axis y la información relacionada con ella, visite axis.com/warranty.
  • Page 217 AXIS Q8685-E PTZ Network Camera Especificaciones Para acceder a la versión más reciente de la hoja de datos del producto, visite la página del producto en axis.com y localice Support & Documentation (Soporte técnico y documentación). Ranura para tarjetas SD PRECAUCIÓN Riesgo de lesiones.
  • Page 218 AXIS Q8685-E PTZ Network Camera Conector de E/S Utilice el conector de E/S con dispositivos externos en combinación con detección de movimiento, activación de eventos y notificaciones de alarma, por ejemplo. Además del punto de referencia de 0 V CC y la alimentación (salida de CC), el conector de E/S ofrece una interfaz para: Entrada digital - Conectar dispositivos que puedan alternar entre circuitos cerrados y abiertos, por ejemplo, sensores PIR, contactos de puertas y ventanas o detectores de cristales rotos.
  • Page 219 AXIS Q8685-E PTZ Network Camera Tierra CC Salida de CC 12 V, 50 mA máx. E/S configurada como entrada E/S configurada como salida E/S configurable E/S configurable Conector de alimentación Bloque de terminales de 4 pines para la entrada de alimentación.
  • Page 220 Para obtener información acerca de los accesorios, como juntas de cable y prensaestopas permitidos para otras áreas de cableado, visite www.axis.com. Condiciones de funcionamiento Este producto de Axis se ha creado para su uso en interiores y exteriores. Temperatura Humedad Normal: de -50 °C a 55 °C...
  • Page 221 204 W Importante Si se usa el AXIS Cable 24 V DC/24–240 V AC 22 m, se necesitará una fuente de alimentación con capacidad de 400 W para compensar la pérdida de alimentación en el cable. A A A VISO...
  • Page 223 AXIS Q8685-E PTZ Network Camera 安 安 安 全 全 全 情 情 情 報 報 報 危 危 危 険 険 険 レ レ レ ベ ベ ベ ル ル ル 危険 回避しない場合、死亡または重傷につながる危険な状態を示します。 警告 回避しない場合、死亡または重傷につながるおそれのある危険な状態を 示します。 注意 回避しない場合、軽傷または中程度の怪我につながるおそれのある危険 な状態を示します。...
  • Page 224 AXIS Q8685-E PTZ Network Camera 安 安 安 全 全 全 手 手 手 順 順 順 危険 感電の危険があります。 製品の設置やメンテナンスを行う前にすべての ケーブルの通電を切ってください。 警告 本製品の設置は、お使いになる地域の法律や規制に準拠して、訓練を受け た専門技術者が行ってください。 注意 損傷の危険があります。 可動部分。 動作中は、人体を製品に近づけないで ください。 製品の設置やメンテナンスを行う前には電源を切ってください。 注意 損傷の危険があります。 表面が熱くなります。 動作中は、本製品に触 れないでください。 製品のメンテナンスを実行する前には電源を切り、表 面が冷えるまで待ってください。 注意 • 本アクシス製品は、お使いになる地域の法律や規制に準拠して使用して...
  • Page 225 AXIS Q8685-E PTZ Network Camera 輸 輸 輸 送 送 送 注意 • 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を 使用してください。 バ バ バ ッ ッ ッ テ テ テ リ リ リ ー ー ー 本製品は、内部リアルタイムクロック (RTC) 用電源として、3.0 V BR2032リチウムバッ テリーを使用します。 このバッテリーは、通常条件下で最低5年間使用できます。 注意 自分でバッテリーを交換しないでください。 ログメッセージがバッテリーの...
  • Page 227 AXIS Q8685-E PTZ Network Camera パ パ パ ッ ッ ッ ケ ケ ケ ー ー ー ジ ジ ジ の の の 内 内 内 容 容 容 AXIS Q8685‒E PTZネットワークカメラ • 電源コネクター • I/Oコネクター • Torx® ビットT20およびT30 •...
  • Page 228 AXIS Q8685-E PTZ Network Camera ハ ハ ハ ー ー ー ド ド ド ウ ウ ウ ェ ェ ェ ア ア ア の の の 概 概 概 要 要 要 サンシールド 上蓋 ワイパー 正面ウィンドウ 内部カバー レンズ 蓋 ベースユニット...
  • Page 229 AXIS Q8685-E PTZ Network Camera 工場出荷時の設定スイッチ SDメモリーカードスロット 入力電力コネクター I/Oコネクター RJ45コネクター SFPモジュール用SFPスロット (SFPモジュールは付属していません)
  • Page 230 AXIS Q8685-E PTZ Network Camera 製 製 製 品 品 品 の の の 取 取 取 り り り 付 付 付 け け け 方 方 方 法 法 法 主 主 主 な な な 設 設 設 置 置 置 タ タ タ ス ス ス ク ク ク...
  • Page 231 AXIS Q8685-E PTZ Network Camera ベ ベ ベ ー ー ー ス ス ス ユ ユ ユ ニ ニ ニ ッ ッ ッ ト ト ト の の の 取 取 取 り り り 付 付 付 け け け...
  • Page 232 AXIS Q8685-E PTZ Network Camera 注意 透明ベースユニットカバーの取り外しの際には、鋭利な工具を使用しな いでください。 4. 透明ベースユニットカバーを取り外します。 コンジットカバークリップ コンジットカバー ネジ穴 (x4) 5. コンジットの取り付けの場合にのみ、2つのコンジットカバークリップを 取り外し、コンジットカバーを取り外します。 6. 4つのネジ穴に適したファスナーで、ベースユニットを取付面に取り付 けます。 ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル の の の 配 配 配 線 線 線...
  • Page 233 AXIS Q8685-E PTZ Network Camera 電源ケーブル (付属していません) ストレインリリーフ アース端子ネジ 接地編組 (付属していません) 底部ケーブル孔 1. オプションのコンジットアダプター (付属していません) を取り付けます。 2. 接地編組をアース端子ネジに接続します。 3. 上図に示すように、ベースユニットの穴から電源ケーブル、I/Oケーブ ル、およびネットワークケーブルを挿入します。 あるいは、それらを 底部ケーブル孔から挿入します。 4. ストレインリリーフからケーブルの先端までの距離が530 mmになるよう に、ストレインリリーフを通じて電源ケーブルを挿入します。...
  • Page 234 AXIS Q8685-E PTZ Network Camera I/Oケーブル (オプション、付属していません) ネットワークケーブル (付属していません) 5. ストレインリリーフからケーブルの先端までの距離が420 mmになるよう に、ストレインリリーフを通じてI/Oケーブル (オプション) を挿入します。 6. ストレインリリーフからコネクタの先端までの距離が580 mmになるよう に、ストレインリリーフを通じてネットワークケーブル (光ファイバーケー ブルやRJ45ケーブル) を挿入します。 さまざまなネットワーク接続オプショ 237ページ、ネットワークリンクのインストール ンの詳細については、 を 参照してください。 7. 3つのストレインリリーフを閉じて締めます。...
  • Page 235 AXIS Q8685-E PTZ Network Camera 電源ケーブル (付属していません) I/Oケーブル (オプション、付属していません) ネットワークケーブル (付属していません) ケーブルガスケット 透明ベースユニットカバー 262ページ、ケー 8. ケーブルに合ったケーブルガスケットを取り付けます。 ブルの太さ を参照してください。 9. 上図に示すように、ケーブルガスケットを含めて、電源ケーブル、I/Oケー ブル、ネットワークケーブルを透明ベースユニットのカバー孔から挿入 し、ケーブルの配置を調整します。 注意 光ファイバーとRJ45ケーブルの両方をネットワーク接続に使用している場 合、光ケーブルはI/Oケーブルと同じケーブルガスケットを通します。 漏電防...
  • Page 236 AXIS Q8685-E PTZ Network Camera 止のために、シーラントをケーブルとケーブルガスケットの間に貼り付けま 237ページ、 す。 さまざまなネットワーク接続オプションの詳細については、 ネットワークリンクのインストール を参照してください。 10. ベースユニットの上に透明ベースユニットカバーを置き、穴の内側にケー ブルガスケットをはめ込みます。 I/Oコネクタ 電源コネクタ O-リング 注意 ケーブルが引っ張られた場合に誤って装置を電源から切断しないように、保 護接地線は他の2本の線 (電源ケーブル内) よりも約10 mm 長くしてください。 注 設置をできるだけ簡単にするために、電源ケーブルジャケットの約90 mmと I/Oケーブルジャケットの70 mmを取り除くことをお勧めします。 11. 電源およびI/Oコネクタを取り付けます。 12. ネットワークケーブル、I/Oケーブル、および電源ケーブルのケーブルガ スケットからコネクタの端までの距離が、それぞれ240 mm、170 mm、 160 mmになるように調整します。...
  • Page 237 AXIS Q8685-E PTZ Network Camera 注意 O-リングが透明ベースユニットカバーに正しく取り付けられていること を確認します。 13. ポジショニングユニットをベースユニットに配置します。 2つのユニット上 の矢印が一直線上になっていることを確認してください。 14. ポジショニングユニットを元の位置に戻るまで時計回りに回し、ベース ユニットのネジ4本を締めます (トルク3.0 Nm)。 注意 2つのユニットを組み立てるときにケーブルが締め付けられないように注意 してください。...
  • Page 238 AXIS Q8685-E PTZ Network Camera ネ ネ ネ ッ ッ ッ ト ト ト ワ ワ ワ ー ー ー ク ク ク リ リ リ ン ン ン ク ク ク の の の イ イ イ ン ン ン ス ス ス ト ト ト ー ー ー ル ル ル...
  • Page 239 AXIS Q8685-E PTZ Network Camera ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル の の の 接 接 接 続 続 続 1. 4つの蓋止めネジ (T20) をゆるめ、蓋を取り外します。 入力電力コネクタ I/Oコネクタ RJ45コネクタ SFPモジュール用SFPスロット (SFPモジュールは付属していません) 2. ネットワーク (光ファイバーまたはRJ45) に接続し、I/Oおよび電源ケーブル を接続します。 さまざまなネットワーク接続オプションの詳細について...
  • Page 240 AXIS Q8685-E PTZ Network Camera 4. 保護カバーを取り外します。 5. 製品の電源を入れます。 製 製 製 品 品 品 の の の ア ア ア ク ク ク セ セ セ ス ス ス 方 方 方 法 法 法 Windows®でネットワーク上のAxisデバイスを見つけて、それらにIPアドレスを割り 当てるには、AXIS IP UtilityまたはAXIS Device Managerを使用します。 いずれのアプ...
  • Page 241 AXIS Q8685-E PTZ Network Camera オ オ オ プ プ プ シ シ シ ョ ョ ョ ン ン ン の の の 設 設 設 置 置 置 手 手 手 順 順 順 SD カ カ カ ー ー ー ド ド ド の の の 装 装 装 着 着 着 ( ( ( オ オ オ プ プ プ シ シ シ ョ ョ ョ ン ン ン ) ) ) 標準または大容量のSDカード...
  • Page 242 AXIS Q8685-E PTZ Network Camera 1. 上蓋を端まで後方に傾け、ポジショニングユニット前面の拘束ネジ (T20) 2 本を緩めます。 2. 上蓋を端まで前方に傾け、ポジショニングユニット背面の拘束ネジ (T20) 2 本を緩めます。 注意 ポジショニングユニットのネジを締めるには、ブレード部が十分に長いド ライバーを使用します (上図参照)。...
  • Page 243 AXIS Q8685-E PTZ Network Camera カメラユニットを持ち上げて回転させ、逆の位置でポジショニングユニッ トに取り付けます。 重要 カメラユニット底部のガスケットが固定されたままであることを確認します。...
  • Page 244 AXIS Q8685-E PTZ Network Camera 4. 裏蓋を端まで後方に傾け、ポジショニングユニット前面のネジ (T20、トル ク3.0 Nm) 2本を締めます。 5. 裏蓋を端まで前方に傾け、ポジショニングユニット背面のネジ (T20、トル ク3.0 Nm) 2本を締めます。 注意 ポジショニングユニットのネジを締めるには、ブレード部が十分に長いド ライバーを使用します (上図参照)。 逆 逆 逆 向 向 向 き き き 設 設 設 定 定 定 で で で 取 取 取 り り り 付 付 付 け け け る る る...
  • Page 245 AXIS Q8685-E PTZ Network Camera 重要 以下の手順は、v8.40 v8.40 v8.40 よ よ よ り り り 前 前 前 のデバイスファームウェアにのみ適用されます。 1. 製品のWebページに移動します。 2. [Settings Settings > > > System Settings System Options System Options > > > Maintenance Options Maintenance ( ( ( 設 設 設 定 定 定 > > > シ シ シ ス ス ス テ テ テ ム ム ム オ オ オ プ プ プ シ シ シ ョ ョ ョ ン ン ン > > >...
  • Page 246 AXIS Q8685-E PTZ Network Camera カバー 1. カバー用ネジ (T20) 4本を外し、カバーを取り外します。 重要 カバー底部のガスケットが固定されたままであることを確認します。...
  • Page 247 AXIS Q8685-E PTZ Network Camera イルミネーター (×2) ネジ (M6、×4) 2. ネジ4本を使用して、イルミネーターをイルミネーターブラケットに装 着します。...
  • Page 248 AXIS Q8685-E PTZ Network Camera ケーブルタイ (×2) キャップナット (×2) 3. 上図のようにケーブルを通し、キャップナットを締めます (トルク1.5 Nm)。 4. ケーブルタイを使用して、ケーブルをイルミネーターブラケットに固定 します。...
  • Page 249 AXIS Q8685-E PTZ Network Camera イルミネーターコネクター (×2) 259ページ、コネクター 5. コネクターを取り付けます。 を参照してください。...
  • Page 250 AXIS Q8685-E PTZ Network Camera イルミネーターからのコネクター (×2) ポジショニングユニットからのコネクター (×2) 259ページ、コネクター 6. ケーブルを接続します。 を参照してください。 7. ネジ (T20、トルク3.0 Nm) 4本を使用して、イルミネーターブラケットをポ ジショニングユニットに装着します。 注 イルミネーターの操作の詳細については、イルミネーターLEDマニュアル (製 www.axis.com 品ラベルに記載されているモデルを確認) および で互換性のある Axis製品のユーザーズマニュアルを参照してください。 イ イ イ ル ル ル ミ ミ ミ ネ ネ ネ ー ー ー タ タ タ ー ー ー キ キ キ ッ ッ ッ ト ト ト の の の 設 設 設 置 置 置 ( ( ( 逆 逆 逆 向 向 向 き き き 設 設 設 置 置 置 ) ) ) 警告...
  • Page 251 AXIS Q8685-E PTZ Network Camera • イルミネーターは眼に有害な可能性がある赤外光 (リスクグループ2) を放 射します。 与えられている指示に従ってください。 眼損傷のリスクを減 らすために、目の露出を避け、1.5 m以内の距離で作業する場合は、適切 な遮蔽または目の保護具を使用してください。 注意 正常動作時は、イルミネーター表面が高温になることがあります。 直接接 触を許可しないでください。また、権限のない担当者の手に届かない所に 装置を配置してください。 接触前にイルミネーターのスイッチをオフに し、最低10分間冷却してください。 カバー 1. カバー上の拘束ネジ (T20) 4本を緩めて、カバーを取り外します。 重要 カバー底部のガスケットが固定されたままであることを確認します。...
  • Page 252 AXIS Q8685-E PTZ Network Camera イルミネーター (×2) ネジ (M6、×4) 2. 4組のネジとワッシャーを使用して、イルミネーターをイルミネーター ブラケットに装着します。...
  • Page 253 AXIS Q8685-E PTZ Network Camera ケーブルタイ (×2) キャップナット (×2) 3. 上図のようにケーブルを通し、キャップナットを締めます (トルク1.5 Nm)。 4. ケーブルタイを使用して、ケーブルをイルミネーターブラケットに固定 します。...
  • Page 254 AXIS Q8685-E PTZ Network Camera イルミネーターコネクター (×2) 259ページ、コネクター 5. コネクターを取り付けます。 を参照してください。...
  • Page 255 AXIS Q8685-E PTZ Network Camera イルミネーターからのコネクター (×2) ポジショニングユニットからのコネクター (×2) 259ページ、コネクター 6. ケーブルを接続します。 を参照してください。 7. ネジ (T20、トルク3.0 Nm) 4本を使用して、イルミネーターブラケットをポ ジショニングユニットに装着します。 イ イ イ ル ル ル ミ ミ ミ ネ ネ ネ ー ー ー タ タ タ ー ー ー キ キ キ ッ ッ ッ ト ト ト を を を 有 有 有 効 効 効 に に に す す す る る る...
  • Page 256 AXIS Q8685-E PTZ Network Camera 2. [Setup Setup Setup > > > PTZ PTZ > > > Advanced Advanced > > > Device Advanced Device Device > > > Extended Extended Driver Extended Driver Specific Driver Specific Settings Specific Settings...
  • Page 257 AXIS Q8685-E PTZ Network Camera 工 工 工 場 場 場 出 出 出 荷 荷 荷 時 時 時 の の の 設 設 設 定 定 定 に に に リ リ リ セ セ セ ッ ッ ッ ト ト ト す す す る る る...
  • Page 258 AXIS Q8685-E PTZ Network Camera 関 関 関 連 連 連 情 情 情 報 報 報 axis.com 本書の最新バージョンについては、 にアクセスしてください。 • axis.com ユーザーズマニュアルは、 で入手できます。 • ご使用のデバイスの新しいファームウェアがリリースされていないかを確 • axis.com/support 認するには、 にアクセスしてください。 役に立つオンライントレーニングおよびWebセミナーをご用意しておりま • axis.com/academy す。 をご覧ください。 オ オ オ プ プ プ シ シ シ ョ ョ ョ ン ン ン ア ア ア ク ク ク セ セ セ サ サ サ リ リ リ ー ー ー...
  • Page 259 AXIS Q8685-E PTZ Network Camera 仕 仕 仕 様 様 様 axis.com 最新バージョンの製品のデータシートについては、 で本製品のページを開い Support & & & Documentation Documentation ( ( ( サ サ サ ポ ポ ポ ー ー ー ト ト ト と と と ド ド ド キ キ キ ュ ュ ュ メ メ メ ン ン ン ト ト ト ) ) ) 」へお進みください。...
  • Page 260 AXIS Q8685-E PTZ Network Camera I/O コ コ コ ネ ネ ネ ク ク ク タ タ タ I/Oコネクタに外部装置を接続し、動体検知、イベントトリガー、アラーム通知など と組み合わせて使用することができます。 I/Oコネクタは、0 V DC基準点と電力 (DC 出力) に加えて、以下のインターフェースを提供します : デ デ デ ジ ジ ジ タ タ タ ル ル ル 入 入 入 力 力 力 - - - 開回路と閉回路の切り替えが可能なデバイス (PIRセンサー、ドア/窓...
  • Page 261 AXIS Q8685-E PTZ Network Camera DCグランド DC出力 12 V、最大50 mA I/O (入力として設定) I/O (出力として設定) 設定可能I/O 設定可能I/O 電 電 電 源 源 源 コ コ コ ネ ネ ネ ク ク ク タ タ タ ー ー ー 電源入力用4ピンターミナルブロック。 24V AC/DC AC/DC AC/DC 電...
  • Page 262 AXIS Q8685-E PTZ Network Camera この表は、 および 電源コネクタにのみ有効です。 24 V AC 24 V DC 24 V AC 位置 24 V DC 保護アース 保護アース + 24 V 24 V ACフェーズ 24 V ACニュートラル 未接続 未接続 ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル...
  • Page 263 通 通 通 常 常 常 消 消 消 費 費 費 電 電 電 力 力 力 最 最 最 大 大 大 消 消 消 費 費 費 電 電 電 力 力 力 16 W 204 W 重要 22 mのAXISケーブル (24 V DC/24〜240 V AC) を使用する場合、ケーブル内の電 力損失を相殺するために400 Wを供給可能な電源が必要です。 注意 通常消費電力値は、以下の条件で算出されます。 • 電源ケーブル内の電力損失は考慮しない...
  • Page 265 AXIS Q8685-E PTZ Network Camera 安 安 安 全 全 全 信 信 信 息 息 息 危 危 危 险 险 险 等 等 等 级 级 级 危险 表示如果不避免则会导致死亡或严重伤害的危险情况。 警告 表示如果不避免则可能导致死亡或严重伤害的危险情况。 警示 表示如果不避免则可能导致轻微或中度伤害的危险情况。 注意 表示如果不避免则可能导致财产损失的情况。 其 其 其 他 他 他 消 消 消 息 息 息 等 等 等 级 级 级...
  • Page 266 AXIS Q8685-E PTZ Network Camera 安 安 安 全 全 全 说 说 说 明 明 明 危险 电击风险。 在安装或执行产品维护之前，电缆应断电。 警告 安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。 警示 受伤风险。 活动部件。 操作期间，请保持身体部位远离产品。 安装或 维护产品时，请断开电源。 警示 受伤风险。 灼热的表面。 请勿在操作期间触摸该产品。 执行产品维护时， 请断开电源并让表面冷却。 注意 • 使用 Axis 产品时应遵守当地法律和法规。 • 在干燥通风的环境中存放安讯士产品。...
  • Page 267 AXIS Q8685-E PTZ Network Camera 电 电 电 池 池 池 安讯士产品使用 3.0 V BR2032 锂电池作为其内部实时时钟 (RTC) 的电源。 在正常情况 下，此电池将持续至少五年。 警示 请勿自行更换电池。 如果日志消息要求更换电池，请联系安讯士支持部门。 3.0 V 纽扣锂电池内含 1,2-二甲氧基乙烷；乙二醇二甲醚 (EGDME)，CAS 编号为 110-71-4。...
  • Page 269 AXIS Q8685-E PTZ Network Camera 包 包 包 装 装 装 内 内 内 容 容 容 AXIS Q8685–E PTZ 网络摄像机 • 电源连接器 • I/O 连接器 • Torx® 位 T20 和 T30 • 印刷资料 • 安装指南（本文档） 额外的序列号标签（2 个） AVHS 身份验证密钥...
  • Page 270 AXIS Q8685-E PTZ Network Camera 硬 硬 硬 件 件 件 概 概 概 览 览 览 遮阳板 顶盖 雨刷 前窗口 内盖 镜头 盖 底座单元...
  • Page 271 AXIS Q8685-E PTZ Network Camera 出厂默认开关 SD 内存卡插槽 输入电源连接器 I/O 连接器 RJ45 连接器 SFP 模块的 SFP 插槽（不包括 SFP 模块）...
  • Page 272 AXIS Q8685-E PTZ Network Camera 如 如 如 何 何 何 安 安 安 装 装 装 产 产 产 品 品 品 主 主 主 要 要 要 安 安 安 装 装 装 任 任 任 务 务 务...
  • Page 273 AXIS Q8685-E PTZ Network Camera 安 安 安 装 装 装 底 底 底 座 座 座 单 单 单 元 元 元 底座单元 1. 移除四颗底座单元螺丝 (T30)。 2. 同时逆时针拉转底座单元，直到底座单元和定位单元其余部分的箭头对齐。 3. 移除底座单元。...
  • Page 274 AXIS Q8685-E PTZ Network Camera 注意 移除透明底座单元盖板时，请勿使用尖锐工具。 4. 移除透明底座单元盖板。 导线管盖夹 导线管盖 螺丝孔（4 个） 5. 仅适用于导线管安装： 取下两个导线管盖夹，然后取下导线管盖。 6. 在四个螺丝孔中使用适当的紧固件将底座单元固定到安装表面。 布 布 布 线 线 线 警告 触点危险。 本产品应同时使用电源线中的保护接地线和接地编织层进行接地。 确保保护接地线和接地编织层的两端与其各自的接地表面接触。 重要 电缆厚度 303 仅使用符合指定电缆区域要求的电缆。 有关详细信息，请参见 。...
  • Page 275 AXIS Q8685-E PTZ Network Camera 电源线（不包括） 应力消除器 接地螺丝 接地编织层（不包括） 底部电缆孔 1. 安装可选的导线管适配器（不包括）。 2. 将接地编织层连接到接地螺丝。 3. 将电源线、I/O 电缆和网络电缆穿过底座单元上的孔（如上图所示）。 或 者，将其穿过底部电缆孔。 4. 将电源线穿过应力消除器，并保持应力消除器与电缆末端距离为 530 毫 米（21 英寸）。...
  • Page 276 AXIS Q8685-E PTZ Network Camera I/O 电缆（可选，不包括） 网络电缆（不包括） 5. 将 I/O 电缆（可选）穿过应变消除件，并使应变消除件至电缆端的距离为 420 毫米（16.5 英寸）。 6. 将网络电缆（光纤电缆和/或 RJ45 电缆）穿过应力消除器，并保持应力消除 器与连接器末端的距离为 580 毫米（23 英寸）。 有关不同网络连接选项的详 安装网络链路 279 细信息，请参见 。 7. 合上并拧紧这三个应力消除器。...
  • Page 277 AXIS Q8685-E PTZ Network Camera 电源线（不包括） I/O 电缆（可选，不包括） 网络电缆（不包括） 电缆垫片 透明底座单元盖板 电缆厚度 303 8. 将电缆垫片安装到电缆上。 请参见 。 9. 将电源线、I/O 电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的 孔，然后按照上图所示进行布线。 注意 如果您同时使用光纤电缆和 RJ45 电缆进行网络连接，请将光纤电缆与 I/O 电缆 穿过同一电缆垫片。 在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。 有关不 安装网络链路 279 同网络连接选项的详细信息，请参见 。...
  • Page 278 AXIS Q8685-E PTZ Network Camera 10. 将透明底座单元盖板放在底座单元上，并将线缆垫圈安装在孔内。 I/O 连接器 电源连接器 O 形环 注意 为避免电缆被拉扯时单元电源意外断开，保护接地线应该比他两条电线（电源 线内）长约 10 毫米（0.4 英寸）。 注 为了让安装尽可能简单，我们建议您将电源线护套剥去约 90 毫米（3.5 英 寸），并将 I/O 电缆护套剥去 70 毫米（2.8 英寸）。 11. 安装电源连接器和 I/O 连接器。 12. 调整网络、I/O 和电源线，以使电缆垫片与连接器末端的距离分别为 240 毫米 （10 英寸）、170 毫米（7 英寸）及 160 毫米（7 英寸）。...
  • Page 279 AXIS Q8685-E PTZ Network Camera 13. 将定位单元放在底座单元上。 确保两个单元上的箭头对齐。 14. 按顺时针方向将定位单元转回至其初始位置并拧紧 4 个底座单元螺丝（扭 矩 3.0 牛米）。 注意 在安装两个单元时，请确保电缆未被夹扁。...
  • Page 280 AXIS Q8685-E PTZ Network Camera 安 安 安 装 装 装 网 网 网 络 络 络 链 链 链 路 路 路 安装网络链路时，有几个选项可以选择： A： 通过光纤电缆或与 SFP 插槽中的 SFP 模块（带有相应的连接器）连接 • 的 RJ45 电缆。 B： 通过与固定式 RJ45 连接器连接的 RJ45 电缆。...
  • Page 281 AXIS Q8685-E PTZ Network Camera 连 连 连 接 接 接 电 电 电 缆 缆 缆 1. 松开四颗盖子螺丝 (T20)，然后取下盖子。 输入电源连接器 I/O 连接器 RJ45 连接器 SFP 模块的 SFP 插槽（不包括 SFP 模块） 2. 连接网络（光纤和/或 RJ45）、I/O 和电源线。 有关不同网络连接选项的详细 安装网络链路 279 信息，请参见 。...
  • Page 282 AXIS Q8685-E PTZ Network Camera 4. 移除保护盖。 5. 接通产品电源。 如 如 如 何 何 何 访 访 访 问 问 问 产 产 产 品 品 品 若要在网络中查找安讯士设备并为它们分配 Windows® 中的 IP 地址，请使 用 AXIS IP Utility 或 AXIS 设备管理器。 这两种应用程序都是免费的，可以从 axis.com/support 上进行下载 axis.com 有关使用产品的更多信息，请参阅...
  • Page 283 AXIS Q8685-E PTZ Network Camera 可 可 可 选 选 选 安 安 安 装 装 装 步 步 步 骤 骤 骤 安 安 安 装 装 装 SD SD 卡 卡 卡 （ （ （ 可 可 可 选 选 选 ） ） ）...
  • Page 284 AXIS Q8685-E PTZ Network Camera 1. 将底盖向后倾斜到其终端位置，然后拧松定位单元前面两颗带栓螺丝 (T20)。 2. 将底盖向前倾斜到其终端位置，然后拧松定位单元后面两颗带栓螺丝 (T20)。 注意 要够到定位单元螺丝，请使用具有足够长刀片的螺丝刀（请见上图）。...
  • Page 285 AXIS Q8685-E PTZ Network Camera 提起摄像机单元并转动，将其放到定位单元上合适的反向位置。 重要 确保摄像机单元下方的垫圈仍保持在原位。...
  • Page 286 AXIS Q8685-E PTZ Network Camera 4. 将底盖向后倾斜到其终端位置，然后拧紧定位单元前面两颗螺丝（T20， 扭矩 3.0 Nm）。 5. 将底盖向前倾斜到其终端位置，然后拧紧定位单元后面两颗螺丝（T20， 扭矩 3.0 Nm）。 注意 要够到定位单元螺丝，请使用具有足够长刀片的螺丝刀（请见上图）。 设 设 设 定 定 定 反 反 反 向 向 向 配 配 配 置 置 置 注 此任务仅在使用反向配置时应用。...
  • Page 287 AXIS Q8685-E PTZ Network Camera 重要 这些说明仅适用于 v8.40 v8.40 以 以 以 前 前 前 的设备固件。 v8.40 1. 转到产品网页。 2. 转到设 设 设 置 置 置 > > > 系 系 系 统 统 统 选 选 选 项 项 项 > > > 维 维 维 护 护 护 并点击默 默 默 认 认 认 设 设 设 置 置 置 。...
  • Page 288 AXIS Q8685-E PTZ Network Camera 机盖 1. 移除四颗机盖螺丝 (T20)，然后取下机盖。 重要 确保机盖下方的垫圈仍保持在原位。...
  • Page 289 AXIS Q8685-E PTZ Network Camera 照明器（2 个） 螺丝（M6，4 个） 2. 使用 4 个螺丝将照明器安装至照明器支架。...
  • Page 290 AXIS Q8685-E PTZ Network Camera 扎线带（2 条） 盖螺母（2 颗） 3. 如上所示布线并拧紧盖螺母（扭矩 1.5 牛米）。 4. 使用扎线带将电缆绑在照明器支架上。...
  • Page 291 AXIS Q8685-E PTZ Network Camera 照明器连接器（2 个） 接口 301 5. 安装连接器。 请参见 。...
  • Page 292 AXIS Q8685-E PTZ Network Camera 照明器连接器（2 个） 定位单元连接器（2 个） 接口 301 6. 连接电缆。 请参见 。 7. 使用四颗螺丝（T20，扭矩 3.0 Nm）将照明器支架连接到定位单元。 注 www.axis.com 有关操作照明器的更多信息，请参阅 上的照明器 LED 手册（检 查产品标签上的型号）以及兼容安讯士产品的用户手册 按 按 按 照 照 照 照 照 照 明 明 明 器 器 器 套 套 套 件 件 件 （ （ （ 反 反 反 射 射 射 安 安 安 装 装 装 ） ） ）...
  • Page 293 AXIS Q8685-E PTZ Network Camera • 照明器发出的红外光（风险组 2）可能对眼睛有害。 请注意提供的指示。 为 了降低眼睛损伤的风险，请避免眼睛暴露，并在小于 1.5 米（4.9 ft）的距 离内采用适当的屏蔽或护眼措施。 警示 在正常运行期间，照明器的表面可达到很高的温度。 请勿直接接触，并将设 备放置在未经授权的人员无法接近的地方。 在触摸之前，请关闭照明器并让 其至少冷却 10 分钟。 机盖 1. 旋松外壳上的 4 个带栓螺丝 (T20)，并拆下外壳。 重要 确保机盖下方的垫圈仍保持在原位。...
  • Page 294 AXIS Q8685-E PTZ Network Camera 照明器（2 个） 螺丝（M6，4 个） 2. 使用 4 个螺丝和垫圈将照明器安装至照明器支架。...
  • Page 295 AXIS Q8685-E PTZ Network Camera 扎线带（2 条） 盖螺母（2 颗） 3. 如上所示布线并拧紧盖螺母（扭矩 1.5 Nm）。 4. 使用扎线带将电缆绑在照明器支架上。...
  • Page 296 AXIS Q8685-E PTZ Network Camera 照明器连接器（2 个） 接口 301 5. 安装连接器。 请参见 。...
  • Page 297 AXIS Q8685-E PTZ Network Camera 照明器连接器（2 个） 定位单元连接器（2 个） 接口 301 6. 连接电缆。 请参见 。 7. 使用四颗螺丝（T20，扭矩 3.0 Nm）将照明器支架连接到定位单元。 开 开 开 启 启 启 照 照 照 明 明 明 器 器 器 套 套 套 件 件 件...
  • Page 298 AXIS Q8685-E PTZ Network Camera 3. 对于照 照 照 明 明 明 器 器 器 > > > IL1 IL1 型 型 型 ： — 如果您连接了红外照明器，选择红 红 红 外 外 外 — 为白光照明器选择白 白 白 色 色 色 4. 对照 照 照 明 明 明 器 器 器 > > > IL2 IL2 型...
  • Page 299 AXIS Q8685-E PTZ Network Camera 重 重 重 置 置 置 为 为 为 出 出 出 厂 厂 厂 默 默 默 认 认 认 设 设 设 置 置 置 警示 伤害风险。 活动部件。 操作期间，请保持身体部位远离产品。 安装或 维护产品时，请断开电源。 警示 受伤风险。 灼热的表面。 请勿在操作期间触摸该产品。 执行产品维护时，...
  • Page 300 AXIS Q8685-E PTZ Network Camera 更 更 更 多 多 多 信 信 信 息 息 息 axis.com 若要获取本文档的新版本，请参见 • axis.com 用户手册可从 获取 • axis.com/support 要检查是否有设备的可用更新固件，请参见 • axis.com/academy 如需有用的在线培训和在线研讨会，请参见 • 可 可 可 选 选 选 附 附 附 件 件 件...
  • Page 301 AXIS Q8685-E PTZ Network Camera 规 规 规 格 格 格 axis.com 上的产品页并查找支 支 支 持 持 持 和 和 和 文 文 文 档 档 档 。 要查找最新版本的产品数据表，请转到 SD 卡 卡 卡 插 插 插 槽 槽 槽 警示...
  • Page 302 AXIS Q8685-E PTZ Network Camera 数 数 数 字 字 字 输 输 输 出 出 出 - - - 用于连接继电器和 LED 等外部设备。 已连接的设备可通过 VAPIX® 应用 程序编程接口或从产品网页进行激活。 一 一 一 个 个 个 数 数 数 字 字 字 光 光 光 传 传 传 感 感 感 器 器 器 - - - 用于接收外部光传感器传输的环境光强度值。 这用于控制产品...
  • Page 303 AXIS Q8685-E PTZ Network Camera I/O 配置为输出 可配置的 I/O 可配置的 I/O 电 电 电 源 源 源 连 连 连 接 接 接 器 器 器 4 针接线端子，用于电源输入。 24 V V V AC/DC AC/DC 电 电 电 源 源 源 连 连 连 接 接 接 器 器 器...
  • Page 304 AXIS Q8685-E PTZ Network Camera 注意 • 使用保持在指定电缆区域内的电缆 • 选择符合当地法规的电缆 • 确保电缆孔都已正确密封 • 使用与电缆孔和电缆区域相匹配的电缆垫圈或电缆套管 www.axis.com 有关附件（如适合其他电缆区域的电缆垫圈和电缆套管）的信息，请参见 工 工 工 作 作 作 条 条 条 件 件 件 本安讯士产品适用于室内和室外使用。 温 温 温 度 度 度 湿 湿 湿 度 度 度...
