Manuels Connexes pour ViewSonic LS741HD
Sommaire des Matières pour ViewSonic LS741HD

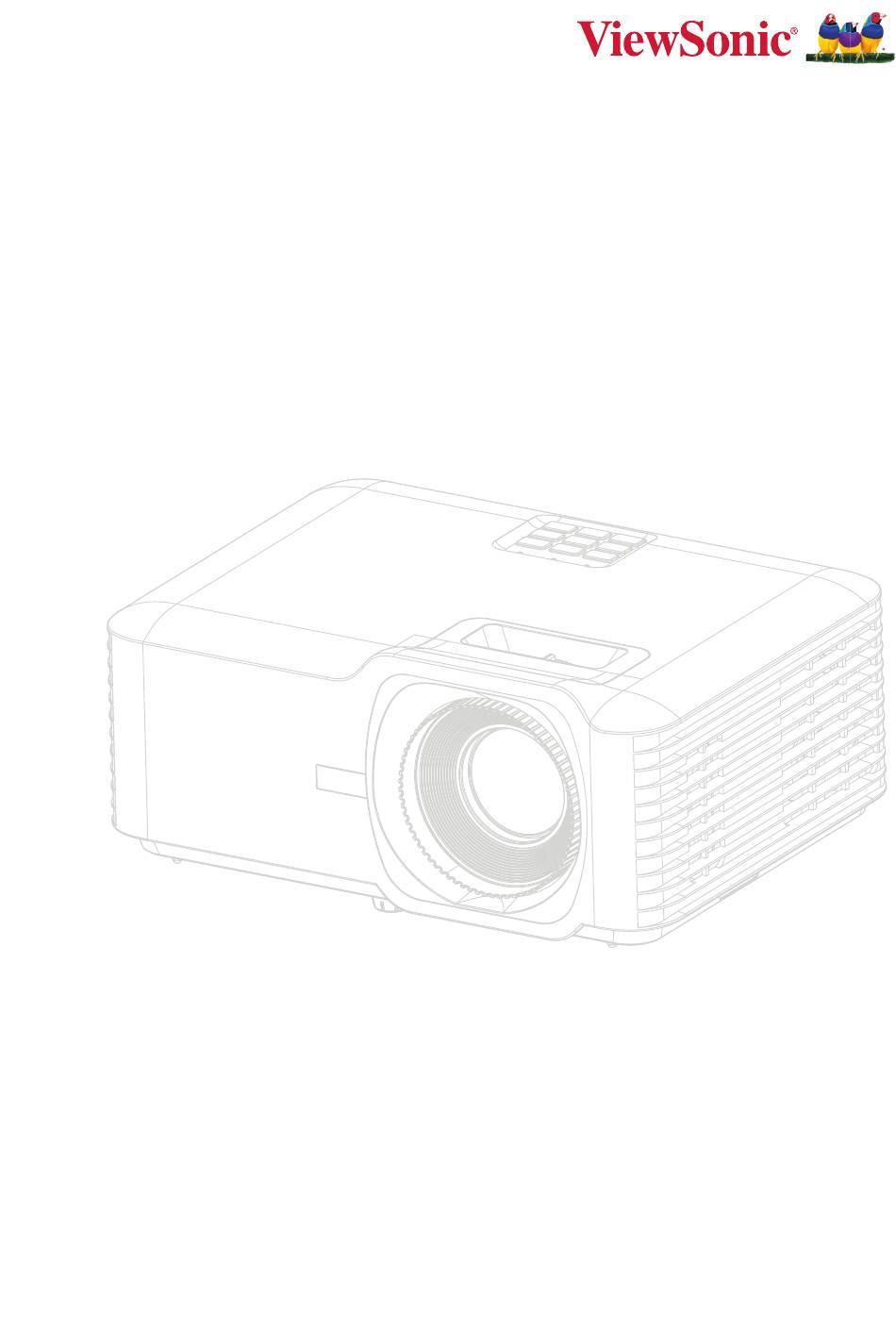

- Page 1 LS741HD Projecteur Guide d’utilisation Nº de modèle VS19894 Nom de modèle : LS741HD...
- Page 2 Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous sera utile.
- Page 3 Précautions de sécurité - Général Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. • Gardez ce guide d’utilisation dans un endroit sûr pour une référence ultérieure. • Lisez tous les avertissements et suivez toutes les instructions. •...
- Page 4 (UPS). • Si de la fumée, un bruit anormal ou une odeur étrange sont présents, éteignez immédiatement le projecteur et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser le projecteur. • Utilisez uniquement les pièces/accessoires spécifiés par le fabricant.
- Page 5 Précautions de sécurité - Montage au plafond Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. Si vous avez l’intention de fixer le projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu’il est correctement installé.
- Page 6 Contenu Précautions de sécurité - Général ........ 3 Introduction ..............8 Contenu de l’emballage ..................8 Présentation du produit ..................9 Projecteur ........................ 9 Clavier........................10 Voyants indicateurs ....................10 Ports d’E/S ......................11 Télécommande ...................... 12 Configuration initiale ..........16 Choix de l’emplacement - Orientation du projecteur ..........16 Dimensions de la projection .................17 Montage du projecteur ..................19 Utiliser la barre de sécurité...
- Page 7 Utilisation du projecteur ........... 30 Menu OSD (Affichage à l’écran) ................30 Navigation dans le menu ..................31 Arborescence du menu à l’écran (OSD) ..............32 Utilisation du menu ....................38 Menu d’affichage ....................38 Audio Menu (Menu Audio) ................... 43 Setup Menu (Configuration) ................. 44 Network Menu (Menu Réseau) ................
- Page 8 Introduction Contenu de l’emballage LS741HD Series DLP Projector Quick Start Guide クイックスタートガイド http://vsweb.us Download Link ViewSonic Projector Numéro Description Projecteur Télécommande Batteries AAA Guide de démarrage rapide Cordon d’alimentation Interrupteur mise en marche/arrêt REMARQUE : Le cordon d’alimentation et la télécommande inclus dans votre emballage peut différer selon votre pays.
- Page 9 Présentation du produit Projecteur Numéro Description Clavier Bague de variation de la focale Bague de réglage du zoom Capteur de télécommande IR avant Capteur de télécommande IR supérieur Prise CC Objectif Ports d’E/S Aération (entrée d’air) Aération (sortie d’air) REMARQUE : Ne bloquez pas les entrées/sorties d’air du projecteur.
- Page 10 Clavier SOURCE ENTER AUTO MENU EXIT Clé Description ENTER AUTO Permet de faire basculer le projecteur entre les Alimentation modes Veille et Marche. Permet de corriger manuellement la déformation Trapèze des images due à l’angle de projection. SOURCE ENTER AUTO Permet de sélectionner les éléments de menu SOURCE ENTER...
- Page 11 Ports d’E/S USB 5V/1.5A (SERVICE) DC IN AUDIO OUT RS232 HDMI 2 HDMI 1 Port Description ENTRÉE SECTEUR CC Prise ENTRÉE CC. AUDIO OUT (SORTIE Prise de sortie du signal audio. AUDIO) USB (Sortie 5V/1,5A) Port USB type A pour l’alimentation et l’entretien (Service) RS-232 Port de contrôle RS-232.
- Page 12 Télécommande Bouton Description AV Mute Masque l’image de l’écran et la sourdine du volume. (Sourdine AV) Alimentation Allume le projecteur ou le met en mode veille. Auto Sync Détermine automatiquement le meilleur paramétrage (Synchronisation pour l’image projetée. auto) Source Affiche la barre de sélection de la source d’entrée. Boutons de Permet de naviguer et de sélectionner les éléments navigation...
- Page 13 Bouton Description Volume plus Augmente le niveau du volume. Trapèze Corrige manuellement les images déformées. Volume moins Diminue le niveau du volume. Video (Vidéo) Bouton non supporté Bouton non supporté HDMI Sélectionne la source d’entrée HDMI 1 ou HDMI 2. Aspect Affiche la barre de sélection du rapport d’aspect.
- Page 14 Télécommande - Plage du récepteur Pour garantir le fonctionnement correct de la télécommande, suivez les étapes ci- dessous : 1. La télécommande doit être tenue à un angle de moins de 30° perpendiculairement au(x) capteur(s) de la télécommande IR du projecteur. 2.
- Page 15 Télécommande - Remplacement des piles 1. Enlevez le couvercle des piles de la partie inférieure de la télécommande en appuyant sur la prise de doigt et en le faisant coulisser. 2. Enlevez les piles présentes (si nécessaire) et installez deux piles AAA. REMARQUE : Respectez les polarités des piles telles qu’indiquées.
- Page 16 Configuration initiale Cette section fournit des instructions détaillées pour la configuration initiale de votre moniteur. Choix de l’emplacement - Orientation du projecteur Vos préférences personnelles et la disposition de la pièce décideront de l’emplacement d’installation. Tenez compte des points suivants : •...
- Page 17 Dimensions de la projection • Image 16:9 sur un écran 16:9 REMARQUE : • (e) = Écran (f) = Centre de l’objectif Image 16:9 sur un écran 16:9 (b) Distance de projection (a) Taille de (c) Hauteur de (d) Décalage l’écran l’image vertical...
- Page 18 • Image 16:9 sur un écran 4:3 REMARQUE : • (e) = Écran (f) = Centre de l’objectif Image 16:9 sur un écran 4:3 (b) Distance de projection (a) Taille de (c) Hauteur de (d) Décalage l’écran l’image vertical Minimum Maximum 34,16 54,66...
- Page 19 1. Pour l’installation la plus sûre possible, veuillez utiliser un support de montage mural ou au plafond ViewSonic®. 2. Assurez-vous que les vis utilisées pour fixer le support au projecteur respectent les spécifications suivantes : •...
- Page 20 Branchements Branchement sur l’alimentation 1. Branchez le cordon d’alimentation à l’adaptateur secteur. 2. Branchez l’adaptateur d’alimentation sur la prise ENTRÉE CC située à l’arrière du projecteur. 3. Branchez le cordon d’alimentation sur une prise de courant. REMARQUE : Lors de l’installation du projecteur, intégrez un dispositif de déconnexion facilement accessible dans le câblage fixe ou branchez la fiche d’alimentation à...
- Page 21 Raccordement à des périphériques externes Branchement HDMI Raccordez une extrémité d’un câble HDMI au port HDMI de votre appareil vidéo. Puis branchez l’autre extrémité du câble au port HDMI 1/2 de votre projecteur. REMARQUE : • Le port HDMI 1 prend en charge HDCP 2.2.
- Page 22 Branchement audio Pour entendre le son du projecteur via une enceinte externe, connectez une extrémité d’un câble audio à l’enceinte externe et l’autre extrémité au port Sortie audio du projecteur. USB 5V/1.5A (SERVICE) DC IN AUDIO OUT RS232 HDMI 2 HDMI 1...
- Page 23 Connexion USB et au réseau Connexion USB type A Le port USB n’est pas alimenté lorsque le projecteur est en mode veille. REMARQUE : Le port USB n’est pas sous tension lorsque le projecteur est en mode veille. Connexion réseau Branchez le câble réseau dans le port LAN.
- Page 24 Connexion RS-232 Lorsque vous utilisez un câble de port série RS-232 pour connecter votre projecteur à un ordinateur externe, certaines fonctions peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélection de l’entrée, la luminosité, etc.
- Page 25 Utilisation du projecteur Mise en marche du projecteur AUTO EXIT 1. Assurez-vous que le cordon d’alimentation du projecteur est correctement branché à une prise électrique. 2. Appuyez sur le bouton Power (Alimentation) du projecteur ou de la télécommande pour allumer le projecteur. REMARQUE : •...
- Page 26 Sélection d’une source d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. USB 5V/1.5A (SERVICE) DC IN AUDIO OUT RS232 HDMI 2 HDMI 1 Lorsque Auto Source (Source auto) est activée, le projecteur recherche automatiquement des sources d’entrée.
- Page 27 Réglage de l’image projetée Réglage de la hauteur du projecteur et de l’angle de projection Le projecteur est équipé de trois (3) pieds réglables. En ajustant les pieds, il est possible de modifier la hauteur du projecteur et l’angle de projection verticale. Pied réglable Adjustment Feet Anneau de réglage de l’inclinaison...
- Page 28 Ajustement de la mise au point, du keystone et du zoom Vous pouvez améliorer et ajuster la netteté et la position de l’image en ajustant la bague de mise au point, les touches Keystone, ou la bague de zoom. AUTO EXIT...
- Page 29 Arrêt du projecteur 1. Appuyez sur le bouton Power (Alimentation) du projecteur ou de la télécommande et un « message d’arrêt » apparaîtra. 2. Appuyez à nouveau sur le bouton Power (Alimentation) pour confirmer et éteindre le projecteur. 3. Le voyant indicateur d’alimentation deviend bleu clignotant et le projecteur entre en mode veille.
- Page 30 Utilisation du projecteur Menu OSD (Affichage à l’écran) Le projecteur possède des menus d’affi chage à l’écran qui vous permettent d’effectuer des réglages d’image et de modifi er toute une gamme de paramètres. Display Image Settings Aspect Ratio Zoom Keystone Select Exit Enter...
- Page 31 Navigation dans le menu Le projecteur utilise des menus d’affichage à l’écran multilingues qui permettent de régler l’image et les paramètres. 1. Pour ouvrir le menu de l’écran (OSD), appuyez sur le bouton Menu/Exit (Menu/ Quitter) du projecteur ou de la télécommande. 2.
- Page 32 Arborescence du menu à l’écran (OSD) Menu Sous-menu Option de menu principal Presentation (Présentation) Brightest (Luminosité max.) Color Mode Movie (Film) (Mode couleur) Gaming (Jeux) User (Utilisateur) Brightness (-/+, -50~50) (Luminosité) Contrast (-/+, -50~50) (Contraste) Sharpness (-/+, 1~15) (Netteté) Color (Couleur) (-/+, -50~50) Tint (Teinte) (-/+, -50~50)
- Page 33 Menu Sous-menu Option de menu principal Auto Color Settings Color Space RGB (0~255) (Paramètres de (Espace de RGB (16~235) couleur) couleur) Dynamic Black Image Settings (Noir dynamique) (Réglages Light Source d’image) Mode (Mode Power 100%~50% source lum.) (Puissance 100%~50%) Reset (Réinitialiser) Off (Désactiver) 3D Mode...
- Page 34 Menu Sous-menu Option de menu principal Off (Désactiver) Mute (Muet) Audio On (Activer) Volume (-/+, 0~10) Desk Front (Bureau devant) Desk Rear (Bureau derrière) Projection Ceiling Front (Plafond devant) Ceiling Rear (Plafond derrière) Direct Power Off (Désactiver) (Allumage On (Activer) direct) Signal Power Off (Désactiver)
- Page 35 Menu Sous-menu Option de menu principal Off (Désactiver) HDMI CEC HDMI CEC On (Activer) Off (Désactiver) Green Grid (Grille verte) Magenta Grid (Grille magenta) Test Pattern Test Pattern (Motif de Test) (Motif de Test) White Grid (Grille blanche) White (Blanc) Test Card (Carte de test) English...
- Page 36 Menu Sous-menu Option de menu principal Off (Désactiver) Auto Source (Source auto) On (Activer) Off (Désactiver) High Altitude (Haute altitude) On (Activer) Keypad Lock Off (Désactiver) Options (Clavier On (Activer) Setup Verrouillé) (Installation) Default (Valeur Splash par défaut) Screen (Écran d’affichage) User (Utilisateur) Reset to Default...
- Page 37 Menu Sous-menu Option de menu principal Serial Number (Numéro de série) Source Resolution (Résolution) Refresh Rate (Taux de rafraî- chissement) Color Mode (Mode couleur) Information Light Source (Informations) Hours (Heures de source de lumière) Light Source Mode (Mode source lum.) System Firmware (Système)
- Page 38 Utilisation du menu Menu d’affichage Display Image Settings Aspect Ratio Zoom Keystone Select Exit Enter Menu Description Color Mode (Mode couleur) Il y a plusieurs modes d’affichage prédéfinis que vous pouvez choisir en fonction de vos préférences d’affichage. Mode Description Convient à...
- Page 39 Menu Description Brightness (Luminosité) Plus la valeur est élevée, plus l’image est lumineuse. Des valeurs plus basses entraînent une image plus sombre. Contrast (Contraste) Plus la valeur est élevée, plus l’image est contrastée. Utilisez- le pour définir le niveau de crête de blanc après avoir réglé le paramètre Brightness (Luminosité) afin de l’adapter à...
- Page 40 Menu Description Color Settings (Paramètres de couleur) Paramètre Description Un nouvel algorithme de traitement des couleurs et des améliorations pour BrilliantColor™ permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Color Temperature Choisissez entre Warm (Chaud), Standard (Température de (Standard) et Cold (Froid).
- Page 41 Menu Description 3D Mode (Mode 3D) Active ou désactive la fonction 3D. 3D Format (Format 3D) Sélectionnez le format Auto, SBS, Haut et bas ou Séquence d’image. REMARQUE : Une source Blu-ray 3D sera détectée automatiquement et les options ne seront pas sélectionnables.
- Page 42 Menu Description Sélectionnez le rapport d’aspect de l’image projetée. Rapport d’aspect Description Met une image à l’échelle pour qu’elle soit affichée au centre de l’écran avec un rapport d’aspect 4:3. Cette option est adaptée aux images 4:3, telles que les images des moniteurs d’ordinateur, des téléviseurs à...
- Page 43 Audio Menu (Menu Audio) Audio Mute Volume Select Exit Enter Menu Description Mute (Muet) Coupe temporairement le son. Volume Ajuste le niveau du volume.
- Page 44 Setup Menu (Configuration) Setup Projection Power Settings Security HDMI CEC Test Pattern Options Reset Select Exit Enter Menu Description Sélectionnez l’emplacement de projection préféré : Bureau Projection devant, Bureau derrière, Plafond devant ou Plafond derrière. Direct Power On (Allumage direct) Allume automatiquement le projecteur lorsque l’alimentation CA est fournie, sans avoir à...
- Page 45 Menu Description Power On Lock (Verrou alimentation) Activez ou désactivez une demande de mot de passe avant d’utiliser le projecteur. REMARQUE : Le mot de passe par défaut est : 1234 Security Timer (Minuteur Sécurité) Définissez la durée pendant laquelle le projecteur peut être utilisé.
- Page 46 Menu Description Language (Langue) Sélectionnez la langue du menu de l’écran (OSD). Auto Source (Source auto) Recherche automatique d’une source d’entrée disponible. Option Description Recherche uniquement la sélection Off (Désactiver) d’entrée actuelle. Appuyez sur le bouton Source pour afficher une liste des sources. Recherche automatique d’une source d’entrée disponible.
- Page 47 Network Menu (Menu Réseau) Le projecteur offre diverses fonctions de mise en réseau et de gestion à distance. Vous pouvez utiliser un câble LAN pour connecter le projecteur à un réseau existant. Network Control Select Exit Enter Menu Description Affiche des informations sur le réseau et active/désactive le protocole DHCP.
- Page 48 Menu Information (Informations) View Serial Number (Afficher le numéro de série), Source (Source), Resolution (Résolution), Refresh Rate (Taux de rafraîchissement), Color Mode (Mode couleur), Light Source Hours (Durée heure de la lampe), Light Source Mode (Mode source lum.), et Firmware Version (Version du firmware). Information Serial Number Q8SJ3520037...
- Page 49 Annexe Spécifications Élément Catégorie Spécifications Type Laser Taille d’affichage 30”~300” Rapport de 1,4~2,24 Projecteur projection (100”@3,10m) Objectif F=2,5-3,26, f=20,911-32,62 mm Système 1-PUCE DMD d’affichage Signal d’entrée HDMI (v. 1.4) : 15~102 kHz, f :23~120 Hz, Taux de pixel : 165MHz Résolution Natif 1920 (H) x 1080 (V)
- Page 50 Dimensions du projecteur 286mm (H) x 216mm (E) x 129mm (L) AUTO EXIT...
- Page 51 Chronogramme Entrée vidéo Fréquence Fréquence de Fréquence Synchronisation Résolution horizontale l’horloge de verticale (Hz) (kHz) points (MHz) 480i 15,73 59,94 720(1440) x 480 480p 31,47 59,94 720 x 480 720/50p 37,50 74,25 1280 x 720 720/60p 45,00 74,25 1080/24P 27,00 74,25 1080/50i 28,13...
- Page 52 Prise en charge de la synchronisation 3D HDMI 3D Format d’empaquetage des trames Taux de Synchronisation Résolution rafraîchissement (Hz) 1080p 1920 x 1080 720p 1280 x 720 50 / 60 Format Côte à Côte Taux de Synchronisation Résolution rafraîchissement (Hz) 1080i 1920 x 1080 50 / 60...
- Page 53 Dépannage Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l’utilisation du projecteur. Problème ou question Solutions possibles • Assurez-vous que le cordon d’alimentation est correctement branché au projecteur et à la prise électrique. • Si le processus de refroidissement n’est pas Le projecteur ne terminé, veuillez attendre jusqu’à...
- Page 54 Problème ou question Solutions possibles • Assurez-vous qu’il n’y a aucun obstacle entre la télécommande et le projecteur ; et qu’ils sont à La télécommande ne moins de 8 m (23 pi.). fonctionne pas • Les piles peuvent être déchargées, veuillez vérifier et les remplacer si nécessaire.
- Page 55 Voyants LED Lorsque les voyants d’avertissement (voir ci-dessous) s’allument ou clignotent, le projecteur s’éteindra automatiquement. Débranchez le cordon d’alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d’avertissement s’allume ou clignote, contactez votre centre de service le plus proche pour de l’aide. Voyant Voyant indicateur Voyant indicateur...
- Page 56 • Assurez-vous que le projecteur est éteint et que le câble d’alimentation est débranché de la prise électrique. • Ne retirez jamais de pièces du projecteur. Contactez ViewSonic® ou un revendeur si une pièce du projecteur doit être remplacée. • Ne vaporisez et ne versez jamais de liquide directement sur le boîtier.
- Page 57 Informations relatives à la règlementation et aux services Informations de conformité Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil. Déclaration de conformité...
