Manuels Connexes pour ViewSonic LS750WU
Sommaire des Matières pour ViewSonic LS750WU

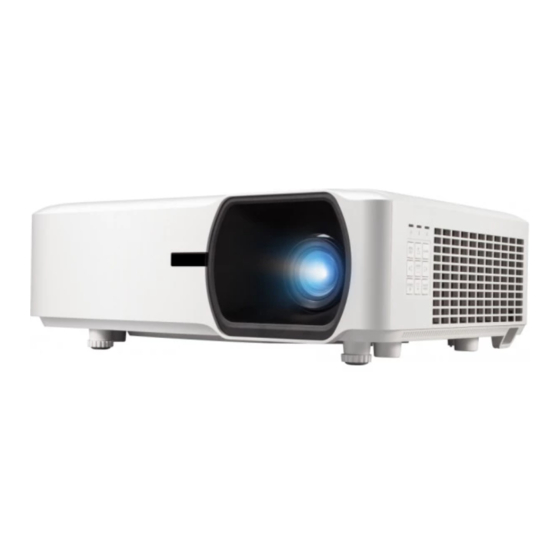

- Page 1 LS750WU/LS850WU/LS860WU Projecteur Guide d’utilisation Nº de modèle VS17804/VS17805/VS17889 Nom de modèle : LS750WU/LS850WU/LS860WU...
- Page 2 Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous sera utile.
- Page 3 Précautions de sécurité - Général Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. • Gardez ce guide d’utilisation dans un endroit sûr pour une référence ultérieure. • Lisez tous les avertissements et suivez toutes les instructions. •...
- Page 4 (UPS). • Si de la fumée, un bruit anormal ou une odeur étrange sont présents, éteignez immédiatement le projecteur et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser le projecteur.
- Page 5 Précautions de sécurité - Montage au plafond Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur. Si vous avez l’intention de fixer le projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu’il est correctement installé.
- Page 6 Remplacement des piles de la télécommande ............14 Configuration initiale ..........15 Choix de l’emplacement .................15 Dimensions de projection ................16 LS750WU ......................16 Image 16:10 sur un écran 16:10 ................16 Image 16:10 sur un écran 4:3 ................17 LS850WU/LS860WU ..................18 LS850WU ......................19...
- Page 7 Établir des connexions ..........27 Connecter l’alimentation ..................27 Connexion à des sources vidéo ................28 Connexion HDMI ....................28 Connexion S-Vidéo ....................29 Connexion vidéo composite .................. 30 Connexion à des sources d’ordinateur ..............31 Connexion VGA ..................... 31 Connexion de la sortie VGA ................... 31 Connexion du son ....................32 Fonctionnement ............
- Page 8 Fonctions des menus ..........50 Utilisation du menu à l’écran (OSD) ..............50 Arborescence du menu à l’écran (OSD) ..............51 Menu AFFICHAGE ....................57 Menu IMAGE ......................60 Menu GESTION DE L'ÉNERGIE ................64 Menu DE BASE ......................67 Menu AVANCÉE ....................70 Menu SYSTÈME .....................74 Menu INFORMATIONS ..................76 Annexe ..............
- Page 9 Informations de conformité .................99 Déclaration de conformité FCC ................99 Déclaration d’Industrie Canada ................99 Conformité CE pour les pays européens ............... 99 Informations réglementaires et de service ....99 Déclaration de conformité RoHS2 ............... 100 Restriction indienne des substances dangereuses ..........101 Mise au rebut du produit en fin de vie ..............
- Page 10 Introduction Les ViewSonic LS750WU/LS850WU/LS860WU brillent dans pratiquement tous les environnements avec une projection haute luminosité de 5 000 lumens ANSI et une résolution de résolution WUXGA. Le projecteur est équipé de la dernière technologie de phosphore laser capable d’effectuer 20 000 heures de projection sans entretien et un fonctionnement continu 24h/24 et 7j/7 afin de fournir une solution fiable à...
- Page 11 Présentation du produit Projecteur Commandes et fonctions Molette de mise au point Molette de zoom Touche d’alimentation Voyant de la température Décalage de LS750WU Voyant de l’alimentation l’objectif Voyant de la (haut/bas) source lumineuse Décalage de l’objectif Capteur à MENU BLANK EXIT...
- Page 12 Ports de connexion LS850WU / LS860WU LS750WU  Fente de sécurité Prise du cordon d’alimentation secteur Barre de sécurité Trous de montage au plafond Pied de réglage Port Description [1] HDMI 1 Port HDMI. [2] HDMI 2 Port HDMI. [3] USB 5V/1.5A OUT (Service) Port USB de type A pour l’alimentation et service.
- Page 13 Télécommande Bouton Description Menu Active/Désactive l’affichage des menus à l’écran (OSD) Commandes et fonctions ou retourne au menu OSD précédent. Émet un pointeur laser (Laser) visible utilisable dans les présentations. Exit Quitte et enregistre les paramètres de menu. Aspect Affiche la barre de sélection du format.
- Page 14 Portée efficace de la télécommande Pour assurer le bon fonctionnement de la télécommande, suivez les étapes ci-dessous : La télécommande doit être maintenue à un angle perpendiculaire de 30° par rapport au(x) capteur(s) à infrarouge du projecteur. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 m (26 pi).
- Page 15 Configuration initiale Cette section fournit des instructions détaillées pour la configuration de votre projecteur. Choix de l’emplacement Les préférences personnelles et la disposition de la salle décideront du lieu d’installation. Prenez ce qui suit en considération : • Taille et position de votre écran. •...
- Page 16 Dimensions de projection REMARQUE : Consultez « Caractéristiques » à la page 77 pour la résolution d’affichage native de ce projecteur. LS750WU • Image 16:10 sur un écran 16:10 Image 16:10 sur un écran 4:3 • REMARQUE : (e) = Écran / (f) = Centre de l’objectif Image 16:10 sur un écran 16:10...
- Page 17 Image 16:10 sur un écran 4:3 (a) Taille de (b) Distance de projection (c) Hauteur (d) Décalage vertical l’écran de l’image minimum maximum minimum maximum 1366 1776 1016 1594 2072 1270 1822 2368 1016 1524 2049 2664 1143 1778 2277 2960 1270 2032...
- Page 18 LS850WU/LS860WU Image 16:10 sur un écran 16:10 • Image 16:10 sur un écran 4:3 • REMARQUE : (e) = Écran / (f) = Centre de l’objectif...
- Page 19 LS850WU Image 16:10 sur un écran 16:10 (a) Taille de (b) Distance de projection (c) Hauteur (d) Décalage vertical l’écran de l’image minimum maximum minimum maximum 1401 -202 1016 1168 1869 -269 1270 1460 2336 -337 1524 1752 2803 -404 1778 2044 3270...
- Page 20 LS860WU Image 16:10 sur un écran 16:10 (a) Taille de (b) Distance de projection (c) Hauteur (d) Décalage vertical l’écran de l’image minimum maximum minimum maximum -202 1016 -269 1270 -337 1524 1041 1146 -404 1778 1215 1336 -471 2032 1389 1527 1077...
- Page 21 La taille des vis peut varier en fonction de l’épaisseur de la plaque de montage. Pour garantir la sécurité de l’installation, utilisez un support de montage mural ou au plafond ViewSonic®. 2. Assurez-vous que les vis utilisées pour fixer un support au projecteur répondent aux spécifications suivantes : •...
- Page 22 Prévention de l’utilisation non autorisée Le projecteur possède plusieurs fonctionnalités de sécurité intégrées pour empêcher le vol, l’accès ou les modifications accidentelles des réglages. Utiliser la fente de sécurité Pour éviter que le projecteur ne soit volé, utilisez un dispositif de verrouillage pour fente de sécurité...
- Page 23 Utiliser la fonction de mot de passe Pour empêcher tout accès ou utilisation non autorisé, le projecteur propose une option de sécurité par mot de passe. Le mot de passe peut être défini via le menu à l’écran (OSD). REMARQUE : Notez votre mot de passe et conservez-le dans un endroit sûr.
- Page 24 Modification du mot de passe Appuyez Menu pour ouvrir le menu OSD et allez à : SYSTÈME > Param. de sécurité > Modifier MP. 2. Appuyez Enter, le message « SAISIE MOT DE PASSE ACTUEL » apparaîtra. 3. Entrez l’ancien mot de passe. ͫ...
- Page 25 Oublier le mot de passe Si la fonction de mot de passe est activée, vous serez invité à entrer les six chiffres du mot de passe à chaque mise sous tension du projecteur. Si vous entrez un mot de passe incorrect, le message d’erreur illustré...
- Page 26 Verrouillage des touches de commande Avec le verrouillage des touches du projecteur, vous pouvez éviter que les réglages soient modifiés accidentellement (par des enfants, par exemple). REMARQUE : Lorsque Verr. touches panneau est activé, aucune touche du projecteur ne fonctionnera à l’exception de Alimentation. Appuyez Menu pour ouvrir le menu OSD et allez à...
- Page 27 Établir des connexions Cette section vous explique comment connecter le projecteur à un autre équipement. Connecter l’alimentation 1. Connectez le cordon d’alimentation à la prise AC IN située à l’arrière du projecteur. 2. Branchez le cordon secteur dans une prise secteur. REMARQUE : Lors de l’installation du projecteur, incorporez un dispositif de déconnexion facile accessible dans le câblage fixe, ou connectez...
- Page 28 Connexion à des sources vidéo Connexion HDMI Connectez une extrémité d’un câble HDMI au port HDMI de votre appareil vidéo. Ensuite, connectez l’autre extrémité du câble au port HDMI 1 ou HDMI 2 de votre projecteur. LS850WU / LS860WU LS750WU...
- Page 29 Connexion S-Vidéo Connectez une extrémité d’un câble S-Vidéo au port S-Vidéo de votre appareil vidéo. Ensuite, connectez l’autre extrémité du câble au port S-VIDEO de votre projecteur. LS850WU / LS860WU LS750WU...
- Page 30 Connexion vidéo composite Connectez une extrémité d’un câble vidéo au port vidéo de votre appareil vidéo. Ensuite, connectez l’autre extrémité du câble au port VIDEO de votre projecteur. LS850WU / LS860WU LS750WU...
- Page 31 Connexion de la sortie VGA Après avoir établi la connexion VGA, connectez une extrémité d’un câble VGA au port VGA de votre moniteur. Ensuite, connectez l’autre extrémité du câble au port MONITOR OUT de votre projecteur. LS850WU / LS860WU LS750WU...
- Page 32 Connexion du son Le projecteur est équipé de haut-parleurs. Cependant, vous pouvez également connecter des haut-parleurs externes au port AUDIO OUT du projecteur. REMARQUE : Le signal de la sortie audio se règle via les paramètres Volume et Muet du projecteur.
- Page 33 Fonctionnement Allumer/éteindre le projecteur Mise en marche du projecteur Appuyez le bouton Alimentation pour allumer le projecteur. La source lumineuse s’allumera et un « Bip de mise sous/hors tension » sera émis. Le Voyant de l’alimentation clignote en vert, puis reste allumé une fois le projecteur sous tension.
- Page 34 Arrêt du projecteur Appuyez sur le bouton Alimentation ou Off et un message de confirmation apparaîtra pour vous inviter à appuyer le bouton d’alimentation ou Off une seconde fois. De plus, vous pouvez appuyer n’importe quel autre bouton pour annuler. REMARQUE : Si vous n’y répondez pas en quelques secondes après le premier appui, le message disparaîtra.
- Page 35 Sélection d’une source d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Si vous voulez que le projecteur recherche automatiquement la source d’entrée, assurez- vous que la fonction Recherche auto rapide dans le menu SYSTÈME est Activ. La Source d’entrée peut également être sélectionnée manuellement en appuyant une des touches de sélection de source de la télécommande ou en parcourant les sources d’entrée disponibles.
- Page 36 Réglage fin de la taille et de la netteté de l’image Pour ajuster la taille de l’image projetée comme vous le souhaitez, faites pivoter la molette de zoom. LS750WU LS850WU/LS860WU Pour améliorer la clarté de l'image, faites pivoter la molette de mise au point.
- Page 37 Correction trapézoïdale Il y a distorsion trapézoïdale lorsque l’image projetée devient un trapézoïde du fait d’une projection inclinée. Pour corriger ce problème, en plus d’ajuster la hauteur du projecteur, mais pouvez également : Utilisez les touches trapèze sur le projecteur ou la télécommande pour afficher la page de correction trapézoïdale.
- Page 38 Contrôlabilité de l’image projetée (LS850WU/LS860WU) En utilisant les boutons de décalage d'objectif du projecteur, vous pouvez ajuster le décalage vertical de l’objectif de +/- 50% ou le décalage horizontal de l’objectif de +/- 23%, ce qui vous permet de ne pas avoir à bouger physiquement ni à interagir avec projecteur.
- Page 39 Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez appuyer Blank sur le projecteur ou la télécommande pour masquer l’image à l’écran. Pour restaurer l’image, appuyez sur n’importe quelle touche du projecteur ou de la télécommande. ATTENTION : Évitez de placer des objets devant l’objectif de projection car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un...
- Page 40 Web quand l’ordinateur et le projecteur sont correctement connectés au même réseau local. LS850WU / LS860WU LS750WU Configurer les Paramètres de contrôle réseau • Si vous êtes dans un environnement DHCP : Prenez un câble RJ45 et connectez une extrémité à la prise d’entrée réseau RJ45 du projecteur et l’autre extrémité...
- Page 41 REMARQUE : • Si l’Adresse IP du projecteur n’apparaît toujours pas, contactez votre administrateur réseau. • Si les câbles RJ45 ne sont pas correctement connectés, les réglages Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0.
- Page 42 Contrôler le projecteur via un navigateur Web Lorsque vous avez l’adresse IP pour le projecteur et le projecteur est allumé ou en mode veille, vous pouvez utiliser n’importe quel ordinateur qui est sur le même réseau local pour contrôler le projecteur. REMARQUE : •...
- Page 43 Entrez l’adresse du projecteur dans la barre d’adresse de votre navigateur et appuyez sur Entrée. La page principale du Contrôle réseau apparaîtra. REMARQUE : Pour accéder à la page Network Settings (Paramètres réseau), Email Alert (E-mail d’alerte) ou Projector/LAN Firmware Update (Mise à jour du micrologiciel du projecteur/réseau) vous devez disposer du mot de passe de l’administrateur.
- Page 44 La page Crestron (e-Control)® affiche l’interface utilisateur Crestron e-Control. Mise à jour du micrologiciel du projecteur Visitez le site Web de ViewSonic pour télécharger le micrologiciel de mise à jour du logiciel du projecteur via le réseau : https://www.viewsonic.com. Transférez le fichier du micrologiciel du projecteur sur le site Web du Contrôle réseau.
- Page 45 N’éteignez pas le projecteur ou l’ordinateur pendant la mise à jour. Mise à jour du micrologiciel du réseau Visitez le site Web de ViewSonic pour télécharger le micrologiciel du réseau : https://www.viewsonic.com. Transférez le fichier du micrologiciel du réseau sur le site Web du Contrôle réseau.
- Page 46 À propos de Crestron e-Control® La page Crestron e-Control® offre de nombreuses touches virtuelles pour contrôler le projecteur ou ajuster les images projetées. Vous pouvez appuyer pour révéler plus de boutons. Ces boutons fonctionnent de la même manière que ceux sur les menus à l’écran ou la télécommande.
- Page 47 Cette section n’est utilisée qu’avec le système de contrôle Crestron. Veuillez contacter Creston ou consultez sont manuel d’utilisation pour des information de configuration. Vous pouvez nommer le projecteur, et garder en mémoire son emplacement et la personne qui en la charge. iii.
- Page 48 Élément de catégorie Longueur de saisie Nombre maximal de caractères DHCP (Enabled) (DHCP (N/D) (activé)) IP Address (Adresse IP) Network Configuration Subnet Mask (Masque de (Configuration réseau) sous-réseau) Default Gateway (Passerelle par défaut) DNS Server (Serveur DNS) Enabled (Activé) (N/D) User Password (Mot de New Password (Nouveau passe utilisateur)
- Page 49 Crestron RoomView Sur la page « Edit Room » (Éditer la salle), entrez IP Address (adresse IP) (ou le nom d’hôte) comme indiqué sur le menu à l’écran, et « 02 » pour IPID, « 41794 » pour le port de contrôle réservé...
- Page 50 Fonctions des menus Cette section présente le menu à l’écran (OSD) et ses options. Utilisation du menu à l’écran (OSD) REMARQUE : Les captures d’écran OSD dans ce manuel sont à titre indicatif uniquement et peuvent différer de l’apparence réelle. Certains des paramètres OSD suivants peuvent ne pas être disponibles.
- Page 51 Arborescence du menu à l’écran (OSD) Menu principal Sous-menu Option de menu AFFICHAGE Format Auto 16:9 16:10 Natif Trapèze Vertical -40~40 Horizontal -40~40 Ajust. coin Coin sup. Droit 45°/90° Coin sup. Gauche 45°/90° Coin inf. Droit 45°/90° Coin inf. gauche 45°/90°...
- Page 52 Menu principal Sous-menu Option de menu IMAGE Temp. couleurs 8000K/6500K/5500K Gain rouge 0~100 Gain vert 0~100 Gain bleu 0~100 Décalage rouge -50~+50 Décalage vert -50~+50 Décalage bleu -50~+50 Avancée Couleur -50~50 Teinte -50~50 Netteté 0~31 Gamma 1,8/2,0/2,2/2,35/ 2,5/Cubic/sRGB Brilliantcolor Désact./1/2/3/4/ 5/6/7/8/9/10 Noise Reduction 0~31...
- Page 53 Menu principal Sous-menu Option de menu Sous tension auto Signal Désactiver/VGA/ HDMI/Tous Désactiver/Activer Mise sous tension directe Désactiver/Activer Énergie intell. Alim. auto. désact. Désactiver/10 min/ 20 min/30 min Minuteur Désactiver/30 min/1 h/ 2 h/3 h/4 h/8 h/12 h Économie Énergie Désactiver/Activer Paramètres de veille Boucle VGA Désact./Activ.
- Page 54 Désact. Carte test Minuteur Désactiver/5 min/10 min/15 min/20 min/25 min/ d’inactivité 30 min Message Désact. Activ. Écran d’accueil Noir Bleu ViewSonic AVANCÉE Réglages 3D Lunettes 3D DLP/VESA 3D Format 3D Auto Désact. Trame séquentiel. Combi trame Haut-bas Côte-à-côte Inverser sync 3D Désactiver/Inverser...
- Page 55 Menu principal Sous-menu Option de menu AVANCÉE Paramètres de Paramètres réseau DHCP ACTIVÉ/IP contrôle réseau statique Adresse IP du projecteur Masque de sous-réseau Passerelle par défaut Serveur DNS Contrôle réseau en veille Désact./Activ. Appliquer Paramètres source Mode source lum. Normal/Eco/ lum.
- Page 56 Menu principal Sous-menu Option de menu SYSTÈME Mode Haute Désact. altitude Activ. Recherche auto Désact. rapide Activ. Param. de sécurité Modifier MP Verrou alimentation Désact./Activ. Verr. touches Désact. panneau Activ. Code de 1/2/3/4/5/6/7/8 télécommande Méthode de RS-232 contrôle HDBaseT (seulement pour LS850WU/LS860WU) Débit en bauds 2400/4800/9600/14400/19200/38400/57600/...
- Page 57 Menu AFFICHAGE Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu AFFICHAGE. Puis appuyez Enter ou utilisez pour accéder au menu AFFICHAGE. Enter Appuyez pour sélectionner l’option de menu. Puis appuyez pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 58 Option de menu Description Format Auto Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale. Cette option est recommandée pour les images qui ne sont pas en 4:3 ou 16:9 et si vous souhaitez tirer parti au maximum de l’écran sans modifier le rapport hauteur/largeur de l’image.
- Page 59 Option de menu Description Taille H Règle la largeur horizontale de l’image. REMARQUE : Cette fonction n’est disponible que lorsqu’un signal d’entrée PC est sélectionné. Zoom Agrandit l’image projetée et vous permet de naviguer dans l’image. Surbalayage Ajuste le taux de surbalayage de 0% à 5%. REMARQUE : Cette fonction n’est disponible que lorsqu’un signal d’entrée vidéo composite ou HDMI est...
- Page 60 Menu IMAGE Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu IMAGE. Puis appuyez Enter ou utilisez pour accéder au menu IMAGE. Appuyez pour sélectionner l’option de menu. Puis appuyez Enter pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 61 Option de menu Description Mode couleur Luminosité max. Optimise la luminosité de l’image projetée. Ce mode est adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées. Présentation Conçu pour les présentations dans un environnement en lumière du jour afin de s’adapter aux couleurs des ordinateurs de bureau et portables.
- Page 62 Option de menu Description Temp. couleurs 8000K Le blanc des images tire vers le bleu. 6500K Les images conservent une apparence blanche normale. 5500K Le blanc des images tire vers le rouge. Pour définir une température de couleur personnalisée, vous pouvez ajuster les éléments suivants : Gain rouge/Gain vert/Gain bleu Ajuste le niveau de contraste des rouges, verts et bleus.
- Page 63 Option de menu Description Avancée Noise Reduction Cette fonction réduit le bruit électrique de l’image causé par différents lecteurs média. Plus la valeur est élevée, plus le bruit est faible. (Non disponible lorsque le signal d’entrée est HDMI.) Gestion couleur La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres...
- Page 64 Menu GESTION DE L'ÉNERGIE Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu GESTION DE L'ÉNERGIE. Puis appuyez Enter pour accéder au menu GESTION DE L'ÉNERGIE. ou utilisez Enter Appuyez pour sélectionner l’option de menu. Puis appuyez pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 65 Option de menu Description Sous tension auto Signal Sélectionner VGA/HDMI permet au projecteur de s’allumer automatiquement lorsque le signal VGA/HDMI est transmis via le câble VGA/HDMI. Vous pouvez également sélectionner Tous et le projecteur s’allumera automatiquement après avoir reçu un signal VGA ou HDMI. Ce projecteur prend en charge la fonction CEC (Consumer Electronics Control) pour une mise sous/hors tension synchronisée via la connexion HDMI.
- Page 66 Option de menu Description Paramètres de veille Les fonctions ci-dessous sont disponibles en mode veille (branché, mais pas allumé). Boucle VGA Lors de la sélection de Activ., le projecteur ne transmet que le signal reçu de COMPUTER IN. Relais audio Lors de la sélection de Activ., le projecteur transmet un signal audio quand les prises AUDIO IN et AUDIO OUT sont correctement connectées à...
- Page 67 Menu DE BASE Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu DE BASE. Puis appuyez Enter ou utilisez pour accéder au menu DE BASE. Enter Appuyez pour sélectionner l’option de menu. Puis appuyez pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 68 Option de menu Description Param. audio Muet Sélectionnez Activ. pour désactiver temporairement le haut- parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio. Volume audio Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.
- Page 69 Option de menu Description Motif Permet d’ajuster la taille et la mise au point de l’image et de vérifier la distorsion de l’image projetée. Minuteur d'inactivité Permet au projecteur de renvoyer automatiquement l’image après un certain temps lorsqu’aucune action n’est effectuée sur l’écran vide.
- Page 70 Menu AVANCÉE Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu AVANCÉE. Puis appuyez Enter ou utilisez pour accéder au menu AVANCÉE. Enter Appuyez pour sélectionner l’option de menu. Puis appuyez pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 71 Option de menu Description Réglages 3D Ce projecteur comporte une fonction 3D qui vous permet d’apprécier les films, les vidéos et les événements sportifs en 3D, d’une manière plus réaliste en présentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour voir les images en 3D.
- Page 72 Option de menu Description Paramètres de Paramètres réseau ͫ DHCP ACTIVÉ : Sélectionnez ceci si vous êtes contrôle réseau dans un environnement DHCP et les paramètres Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut, Serveur DNS seront automatiquement récupérés. ͫ...
- Page 73 Option de menu Description Sous-titrage Activer Ss-tit. codé Active la fonction lorsque le signal d’entrée sélectionné comporte du sous-titrage. REMARQUE : • Sous-titrage : Un affichage à l’écran du dialogue, des commentaires et des effets sonores des émissions de télévision et vidéos qui sont sous-titrées (généralement marqués comme «...
- Page 74 Menu SYSTÈME Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu SYSTÈME. Puis appuyez Enter ou utilisez pour accéder au menu SYSTÈME. Enter Appuyez pour sélectionner l’option de menu. Puis appuyez pour afficher son sous-menu ou appuyez pour ajuster/sélectionner le réglage.
- Page 75 Option de menu Description Langue Définit la langue du menu à l’écran (OSD). Position du projecteur Sélectionne une position appropriée pour le projecteur. Réglages des menus Durée d'affichage du menu Détermine le temps d’attente avant la désactivation du menu OSD après votre dernière interaction. Position du menu Définit la position du menu OSD.
- Page 76 Menu INFORMATIONS Appuyez le bouton Menu pour afficher le menu à l’écran (OSD). 2. Appuyez pour sélectionner le menu INFORMATIONS et afficher ses contenus. Option de menu Description Source Indique l’entrée actuelle du signal. Mode couleur Indique le mode sélectionné dans le menu IMAGE. Résolution Indique la résolution native de la source d’entrée.
- Page 77 5,9 kg (13 lb) 6,4 kg (14,1 lb) 6,6 kg (14,6 lb) Modes Activ. 460W (Typique) d’économie Désact. < 0,5W (Veille) d’'énergie Veuillez utiliser l’adaptateur secteur de ViewSonic® ou une source autorisée uniquement. La condition de test est conforme aux normes EEI.
- Page 78 Dimensions de projection 405 mm (L) x 305 mm (P) x 144 mm (H)  405 mm 305 mm 144 mm 75,5 mm (LS750WU), 101,9 78,2 mm (LS850WU/LS860WU) Fréquences de fonctionnement RGB analogique Résolution Mode Fréquence Fréquence Horloge Sync 3D...
- Page 79 Résolution Mode Fréquence Fréquence Horloge Sync 3D (MHz) Trame Haut-bas Côte-à-côte rafraîchisse- (kHz) séquentiel. ment (Hz) 1280 x 800 WXGA_60 59,81 49,702 83,5 Pris en charge Pris en charge Pris en charge WXGA_75 74,934 62,795 106,5 WXGA_85 84,88 71,554 122,5 WXGA_120 119,909 101,563...
- Page 80 HDMI (PC) Résolution Mode Fréquence Fréquence Horloge Sync 3D (MHz) Trame Haut-bas Côte-à-côte rafraîchisse- (kHz) séquentiel. ment (Hz) 640 x 480 VGA_60 59,94 31,469 25,175 Pris en charge Pris en charge Pris en charge VGA_72 72,809 37,861 31,5 VGA_75 37,5 31,5 VGA_85 85,008...
- Page 81 Résolution Mode Fréquence Fréquence Horloge Sync 3D (MHz) Trame Haut-bas Côte-à-côte rafraîchisse- (kHz) séquentiel. ment (Hz) 1680 x 1050 1680 x 1050_60 59,954 65,29 146,25 Pris en charge Pris en charge 640 x 480@67Hz MAC13 66,667 30,24 832 x 624@75Hz MAC16 74,546 49,722...
- Page 82 Vidéo composantes Mode vidéo Résolution Fréquence Fréquence verticale Horloge (MHz) Sync 3D horizontale (Hz) Trame séquentiel. (KHz) 480i 720 x 480 15,73 59,94 13,5 Pris en charge 480p 720 x 480 31,47 59,94 Pris en charge 576i 720 x 576 15,63 13,5 Pris en charge...
- Page 83 Table de commande IR Touche Format Octet 1 Octet 2 Octet 3 Octet 4 NEC-F2 NEC-F2 COMP NEC-F2 HDMI/HDMI 1 NEC-F2 HDMI 2 NEC-F2 Auto Sync NEC-F2 Source NEC-F2 NEC-F2 Haut/ NEC-F2 Gauche/ NEC-F2 Enter/ NEC-F2 Droite/ NEC-F2 Bas/ Menu NEC-F2 NEC-F2 (INFORMATIONS)
- Page 84 Touche Format Octet 1 Octet 2 Octet 3 Octet 4 (Minuteur de présentation) VIDEO Code d’adresse Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4...
- Page 85 Écran d’accueil Écriture Bleu 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Écran d’accueil Écriture ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Écran d’accueil Lecture Statut 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68 Mode Haute altitude Écriture DÉSACT.
- Page 86 Fonction Type Action Commande Mode source lum. Écriture Perso 60 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x06 0x73 Mode source lum. Écriture Perso 80 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x07 0x74 Mode source lum. Écriture Perso 100 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x08 0x75 Mode source lum.
- Page 87 Fonction Type Action Commande Position horizontale Lecture Obtenir la valeur 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x06 0x65 Position verticale Écriture Décaler en haut 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65 Position verticale Écriture Décaler en bas 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66 Position verticale Lecture Obtenir la valeur 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66...
- Page 88 Fonction Type Action Commande Température des Lecture Obtenir la valeur 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x41 0xA0 couleurs- Décalage bleu Blank Écriture ACTIV. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Blank Écriture DÉSACT. 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Blank Lecture Statut...
- Page 89 Fonction Type Action Commande Gain Lecture Obtenir la valeur 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72 Netteté Écriture Diminuer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x00 0x6C Netteté Écriture Augmenter 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0E 0x01 0x6D Netteté...
- Page 90 Fonction Type Action Commande Langue Écriture Suomi 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72 Langue Écriture العربية 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73 Langue Écriture Indonesia 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74 Langue Écriture हिं...
- Page 91 Fonction Type Action Commande Code de Écriture code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 télécommande Code de Écriture code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 télécommande Code de Écriture code 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4 télécommande Code de...
- Page 92 Glossaire Cette section donne le glossaire standard des termes utilisés dans les modèles de projecteur. Tous les termes sont listés par ordre alphabétique. REMARQUE : Certains termes peuvent ne pas être applicables à votre projecteur. Format Fait référence au rapport entre la largeur de l’image et sa hauteur. Auto Sync Fonction de réglage automatique intelligent intégrée qui règle les valeurs de fréquence et l’horloge pour optimiser la qualité...
- Page 93 INFORMATIONS Affiche le mode de fréquence (entrée de signal vidéo), le numéro de modèle du projecteur, le numéro de série et l’URL du site Web ViewSonic®. Sélection d’entrée Bascule entre les différentes options d’entrée disponibles pour le projecteur. Trapèze La distorsion d’une image provoquée par sa projection sur une surface inclinée.
- Page 94 Paramètres source lum. Les informations et les paramètres de la source lumineuse du projecteur peuvent être affichés et ajustés en affichant « Informations d'heures source lum. » ou en réglant le « Mode source lum. ». Décalage objectif L’objectif du projecteur peut être déplacé verticalement en ajustant le menu «...
- Page 95 Dépannage Problèmes communs Cette section décrit certains problèmes communs que vous pouvez rencontrer lors de l’utilisation du projecteur. Problème Solutions possibles Le projecteur ne s’allume pas • Assurez-vous que le cordon d’alimentation est correctement branché au projecteur et à la prise secteur.
- Page 96 Voyants LED Voyant État et description Alimentation Bleu Désact. Désact. Mode veille clignotant Bleu Désact. Désact. Mise en marche Bleu Désact. Désact. Fonctionnement normal Bleu Désact. Désact. Refroidissement de mise hors tension normale clignotant Rouge Désact. Désact. Téléchargement Bleu Bleu Bleu Déverminage désactivé...
- Page 97 • Assurez-vous que le projecteur est éteint et que le câble d’alimentation est débranché de la prise secteur. • Ne retirez aucune des pièces de votre projecteur. Contactez ViewSonic® ou un revendeur quand une pièce du projecteur doit être remplacée.
- Page 98 Informations de la source lumineuse Cette section vous permettra de mieux comprendre la source lumineuse de votre projecteur. Heures de la source lumineuse Lorsque le projecteur est utilisé, la durée d’utilisation de la source lumineuse (en heures) est calculée automatiquement par le compteur horaire intégré. Pour obtenir les informations d’heures de la source lumineuse : 1.
- Page 99 Informations réglementaires et de service Informations de conformité Cette section traite de toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent faire référence aux étiquettes de la plaque signalétique et aux marquages correspondants de l’appareil. Déclaration de conformité FCC Cet appareil est conforme à...
- Page 100 Les informations suivantes concernent uniquement les États membres de l’UE : La marque à droite est conforme à la directive relative aux déchets d’équipements électriques et électroniques 2012/19/UE (DEEE). La marque indique l’obligation de NE PAS jeter l’équipement avec les déchets municipaux non triés, mais d’utiliser les systèmes de reprise et de collecte conformément à...
- Page 101 Mise au rebut du produit en fin de vie ViewSonic® respecte l’environnement et s’engage à travailler et à vivre vert. Merci de faire partie de l’informatique plus intelligente, plus écologique. Veuillez visiter le site Web ViewSonic® pour en savoir plus.
- Page 102 Microsoft, Windows et le logo Windows sont des marques déposées de Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic® et le logo aux trois oiseaux sont des marques déposées de ViewSonic® Corporation. VESA est une marque déposée de la Video Electronics Standards Association. DPMS et DDC sont des marques commerciales de VESA.
- Page 103 REMARQUE : Vous aurez besoin du numéro de série du produit. Pays / Région Site Web Pays / Région Site Web Asie Pacifique et Afrique Australie Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (Chine) 香港 (繁體中文) Hong Kong (anglais) Inde www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Page 104 Projecteur ViewSonic® Ce que couvre la garantie : ViewSonic garantit que ses produits sont exempts de défauts de matériaux et de fabrication, dans des conditions normales d’utilisation, pendant la période de garantie. S’il s’avère qu’un produit présente un vice de matériau ou de fabrication pendant la période de garantie, ViewSonic réparera ou remplacera, à...
- Page 105 3. Emportez ou envoyez le produit en port payé dans l’emballage d’origine à un centre de service ViewSonic agréé ou à ViewSonic. 4. Pour plus d’informations ou le nom du centre de service ViewSonic le plus proche, contactez ViewSonic. Limite des garanties implicites : Aucune garantie, expresse ou implicite, ne va au-delà...
- Page 106 Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de la réparation ou du remplacement du produit. ViewSonic ne sera pas responsable de : 1. Dommages causés à d’autres biens par des défauts du produit, dommages causés par des inconvénients, perte d’utilisation du produit, perte de temps, perte de profit,...
