Section 3
3.1 Connexion du câble du capteur
Installation
Risque de blessures corporelles. Seul le personnel qualifié est autorisé à effectuer les tâches
décrites dans cette section du manuel.
Lorsque le capteur n'est pas complètement inséré, il est recommandé de le protéger du soleil en
cas de températures élevées et de rayonnement solaire intense, afin de le préserver des effets de
la chaleur et des UV.
Veillez à toujours disposer les câbles et les flexibles de sorte qu'ils ne soient pas pliés et qu'ils ne
constituent pas un obstacle pouvant provoquer des chutes.
Avant de mettre l'équipement sous tension, reportez-vous aux instructions d'utilisation du
transmetteur.
1. Branchez la prise polarisée du câble de connexion à la fiche du capteur (fiche
8 broches) (reportez-vous à la
2. Repoussez le manchon de sécurité sur la fiche (étape 2).
3. Serrez le manchon de sécurité à la main (étape 3).

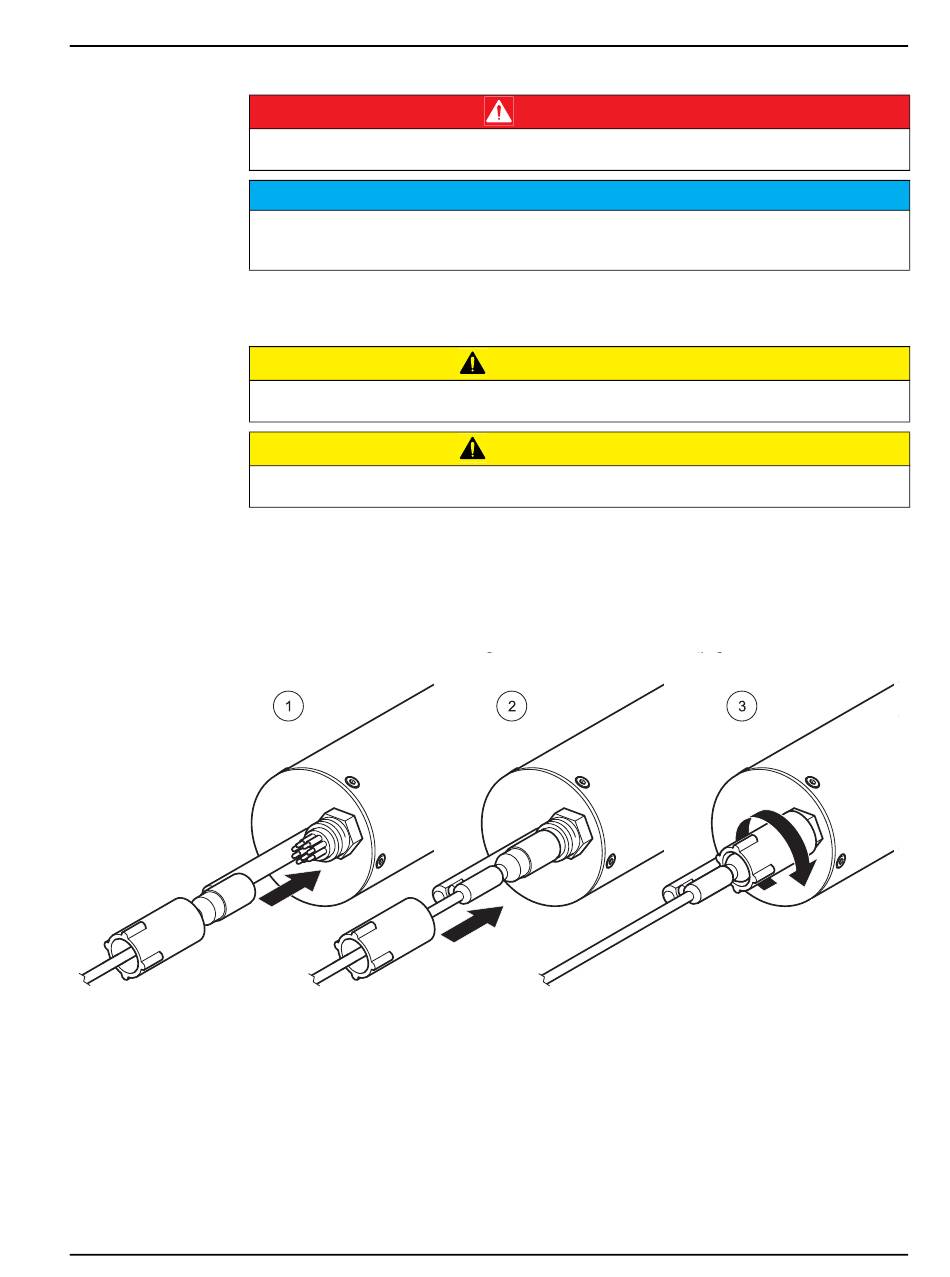

Figure 3 Connexion du câble au capteur
4. Retirez le capuchon de protection de la fiche du transmetteur et conservez-le pour
refermer le connecteur en cas de retrait du capteur.
D A N G E R
AV I S
AT T E N T I O N
AT T E N T I O N
Figure
3, étape 1).
13
