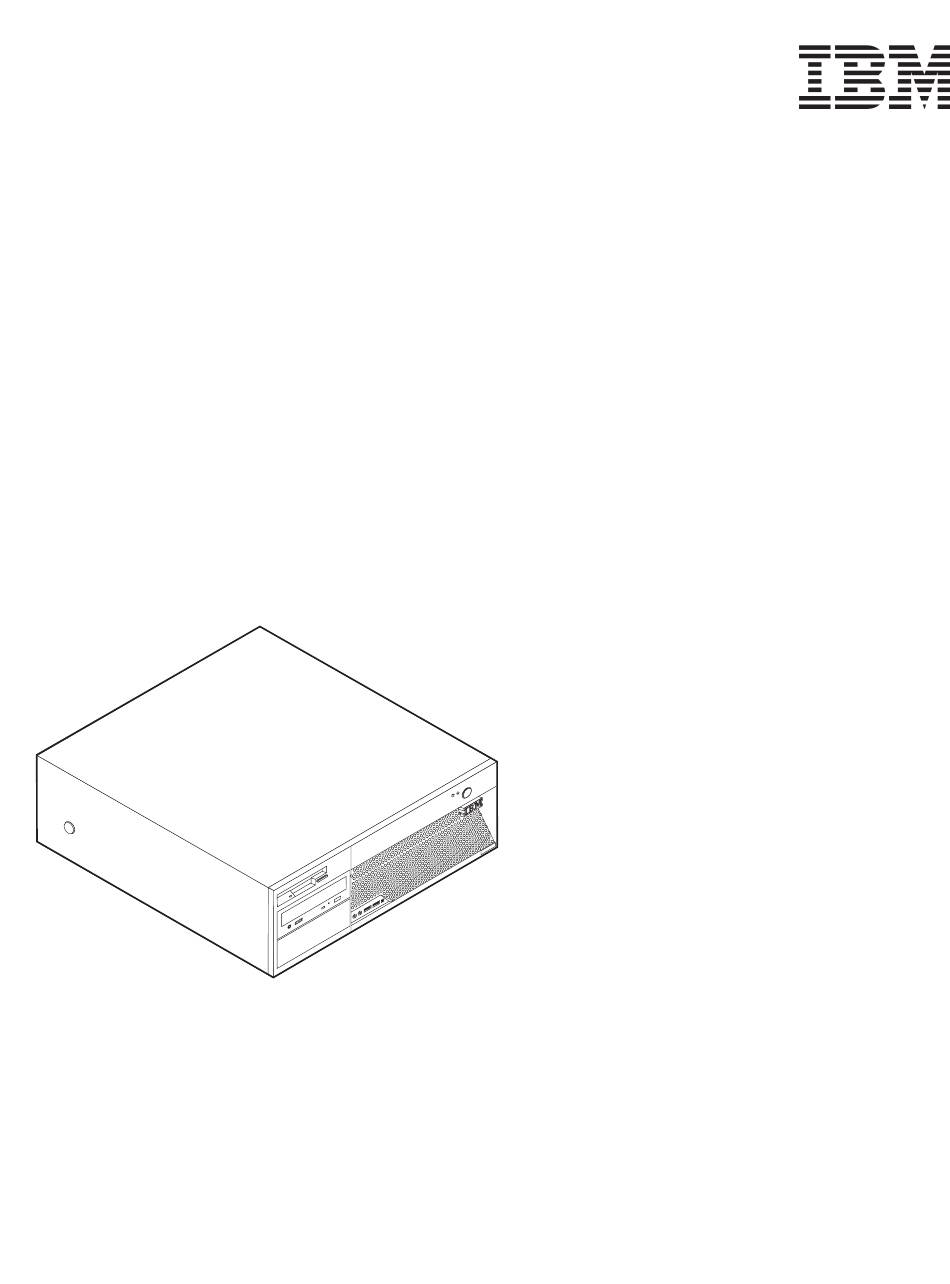

- Page 1 ThinkCentre Guide d’utilisation Types 8141, 8142, 8145 Types 8420, 8421, 8426 n t r in k...
- Page 3 ThinkCentre Guide d’utilisation Types 8141, 8142, 8145 Types 8420, 8421, 8426...
- Page 4 Cela ne signifie cependant pas qu’ils y seront annoncés. Pour plus de détails, pour toute demande d’ordre technique, ou pour obtenir des exemplaires de documents IBM, référez-vous aux documents d’annonce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial.
- Page 5 Chapitre 2. Utilisation de l’utilitaire de Consignes de sécurité ..ix configuration IBM ..27 Conditions qui nécessitent une action immédiate . . ix Consignes générales de sécurité...
- Page 6 Guide d’utilisation...
- Page 7 Illustrations Les illustrations sont fournies à titre d’exemple. Certaines peuvent contenir des données propres à la France. Terminologie La terminologie des titres IBM peut différer d’un pays à l’autre. Reportez-vous au tableau ci-dessous, au besoin. IBM France IBM Canada ingénieur commercial représentant...
- Page 8 ; v Vérifier la mise en place des obturateurs sur les connecteurs libres. Si vous utilisez des périphériques non IBM avec cet équipement, nous vous recommandons d’utiliser des câbles blindés mis à la terre, à travers des filtres si nécessaire.
- Page 9 Brevets Il est possible qu’IBM détienne des brevets ou qu’elle ait déposé des demandes de brevets portant sur certains sujets abordés dans ce document. Le fait qu’IBM vous fournisse le présent document ne signifie pas qu’elle vous accorde un permis d’utilisation de ces brevets.
- Page 10 viii Guide d’utilisation...
- Page 11 Si vous avez des doutes sur l’état d’un composant, n’utilisez pas le produit. Adressez-vous au centre de support IBM ou au fabricant du produit pour savoir comment examiner le produit et le faire réparer si nécessaire.
- Page 12 Le produit ne fonctionne pas correctement lorsque vous suivez les instructions d’utilisation. Remarque : Si vous détectez ces conditions sur un produit non IBM (tel qu’un prolongateur), arrêtez d’utiliser ce produit tant que vous n’aurez pas demandé des instructions supplémentaires à son fabricant ou que vous ne vous serez pas muni d’un produit de rechange adapté.
- Page 13 Placez toujours les cordons d’alimentation de manière à éviter qu’on les piétine, qu’on trébuche ou qu’ils soient pincés par des objets. Evitez d’exposer le cordon et les adaptateurs d’alimentation à des liquides. Ainsi, ne laissez pas le cordon ou l’adaptateur d’alimentation à proximité d’éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides.
- Page 14 ThinkPad utilisent une batterie rechargeable qui fournit du courant au système en mode portable. La compatibilité des batteries fournies par IBM pour votre produit a été testée et celles-ci ne doivent être remplacées que par des composants approuvés par IBM.
- Page 15 Sécurité liée à l’unité de CD-ROM et de DVD-ROM Les unités de CD-ROM et de DVD-ROM comportent des disques tournant à vitesse élevée. Si un CD-ROM ou un DVD-ROM est fendu ou présente tout autre défaut physique, il risque de se casser, voire de se briser en petits morceaux lorsque l’unité...
- Page 16 Autres consignes de sécurité DANGER Le courant électrique provenant de l’alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : v Ne manipulez aucun câble et n’effectuez aucune opération d’installation, d’entretien ou de reconfiguration de ce produit au cours d’un orage.
- Page 17 Conformité aux normes relatives aux appareils à Laser Certains modèles d’ordinateurs personnels IBM sont équipés en usine d’une unité de CD-ROM ou de DVD-ROM. Mais ces unités sont également vendues séparément en tant qu’options. L’unité de CD-ROM/DVD-ROM est un appareil à...
- Page 18 Guide d’utilisation...
- Page 19 Présentation Merci d’avoir choisi un ordinateur IBM. Votre ordinateur intègre la plupart des dernières avancées en matière de technologie informatique et peut être mis à niveau au fur et à mesure de vos besoins. L’ajout d’options matérielles à votre ordinateur permet d’accroître facilement ses fonctions.
- Page 20 xviii Guide d’utilisation...
- Page 21 Informations système Les informations suivantes font référence à de nombreux modèles. Pour plus d’informations sur votre modèle, utilisez l’utilitaire de configuration IBM. Reportez-vous à la section Chapitre 2, «Utilisation de l’utilitaire de configuration IBM», à la page 27. Microprocesseur (varie selon le modèle) v Processeur Intel Pentium 4 avec technologie d’hyperthreading...
- Page 22 Fonctions RPL (Remote Program Load) et DHCP (Dynamic Host Configuration Protocol) v Wake on LAN v Wake on Ring (dans l’utilitaire de configuration IBM, cette fonction est appelée Serial Port Ring Detect pour un modem externe) v Administration à distance v Démarrage automatique...
- Page 23 1. Les systèmes d’exploitation répertoriés ici sont certifiés ou testés pour la compatibilité au moment de la mise sous presse de ce document. Des systèmes d’exploitation supplémentaires peuvent être identifiés par IBM comme étant compatibles avec votre ordinateur suite à la publication de ce document. Les corrections et les ajouts à cette liste peuvent faire l’objet de modifications.
- Page 24 Spécifications La présente section indique les spécifications physiques de votre ordinateur. Dimensions Dissipation thermique approximative en BTU par heure : Hauteur : 146 mm Configuration minimale : 256 BTU/h (75 watts) Largeur : 442 mm Configuration maximale : 1058 BTU/h (310 watts) Profondeur : 401 mm Ventilation Poids...
- Page 25 Aux Etats-Unis, appelez le 1-800-IBM-2YOU (1-800-426-2968), votre revendeur IBM ou votre partenaire commercial. v Au Canada, appelez le 1-800-565-3344 ou le 1-800-IBM-4YOU. v Dans les autres pays, appelez votre revendeur IBM ou votre partenaire commercial IBM. Outils requis Pour installer certaines options sur votre ordinateur, vous pouvez avoir besoin d’un tournevis cruciforme ou à...
- Page 26 Manipulation des unités sensibles à l’électricité statique Si l’électricité statique est inoffensive pour votre santé, elle risque en revanche de causer des dommages importants aux composants et à l’équipement supplémentaire de votre ordinateur. Lorsque vous ajoutez un nouveau matériel, n’ouvrez pas son emballage antistatique tant que vous n’y êtes pas invité...
- Page 27 Emplacement des connecteurs à l’avant de l’ordinateur L’illustration suivante indique l’emplacement des connecteurs à l’avant de l’ordinateur. Remarque : Tous les modèles d’ordinateurs ne sont pas équipés des connecteurs suivants. n tr in k 1 Connecteur IEEE 1394 4 Connecteur de microphone 2 Port USB 5 Connecteur de casque 3 Port USB...
- Page 28 Emplacement des connecteurs à l’arrière de l’ordinateur L’illustration suivante indique l’emplacement des connecteurs à l’arrière de l’ordinateur. 1 Emplacements PCI 9 Voyants de diagnostic 2 Emplacement PCI Express (x1) 10 Connecteur d’alimentation 3 Emplacement graphique PCI Express 11 Connecteur de sortie audio (x16) 4 Connecteur Ethernet 12 Connecteur d’entrée audio...
- Page 29 Obtention de pilotes de périphériques Vous pouvez vous procurer, sur le Web, des pilotes de périphériques pour les systèmes d’exploitation non préinstallés en vous connectant à l’adresse http://www.ibm.com/pc/support/. Les fichiers README fournis avec ces pilotes contiennent les instructions d’installation. Chapitre 1. Installation d’options...
- Page 30 Retrait du carter Important : Reportez-vous aux sections «Consignes de sécurité» à la page ix et «Manipulation des unités sensibles à l’électricité statique» à la page 6 avant de retirer le carter. Pour retirer le carter, procédez comme suit : 1.
- Page 31 La carte principale (également appelée carte mère) constitue la carte à circuits principale de votre ordinateur. Elle fournit les fonctions de base de l’ordinateur et prend en charge tout un ensemble d’unités installées par IBM ou par vous-même, ultérieurement. Chapitre 1. Installation d’options...
- Page 32 L’illustration suivante indique l’emplacement des composants sur la carte principale. 1 Connecteur d’alimentation 12 V 13 Connecteur SATA 2 2 Connecteur de l’unité de disquette 14 Connecteur SATA 1 3 Connecteur du haut-parleur 15 Connecteur de l’interrupteur de présence de carter 4 Connecteur DIMM 4 16 Connecteur du bloc d’alimentation 5 Connecteur DIMM 3...
- Page 33 1 Go. Remarque : Le type de mémoire requis est également indiqué dans le texte en regard du logo IBM sur la carte mère. Pour installer une barrette DIMM : 1. Retirez le carter. Reportez-vous à la section «Retrait du carter» à la page 10.
- Page 34 5. Ouvrez les crochets de retenue. 6. Assurez-vous que les encoches de la barrette DIMM sont alignés sur les taquets du connecteur. Enfoncez la barrette DIMM dans le connecteur jusqu’à ce que les crochets de retenue se referment. Etape suivante v Pour installer une autre option, reportez-vous à...
- Page 35 Pour installer une carte, procédez comme suit : 1. Retirez le carter. Reportez-vous à la section «Retrait du carter» à la page 10. 2. Soulevez le bloc de baie d’unité afin d’avoir accès à la carte mère. 3. Déverrouillez le loquet de l’emplacement de carte, puis retirez le cache obturant l’emplacement de carte approprié.
- Page 36 6. Verrouillez le loquet de l’emplacement de carte. Etape suivante v Pour installer une autre option, reportez-vous à la section appropriée. v Pour terminer l’installation, reportez-vous à la section «Remise en place du carter et connexion des câbles» à la page 25. Installation d’unités internes Cette section explique comment installer et retirer des unités internes.
- Page 37 Spécifications d’unité Votre ordinateur est livré avec les unités IBM installées suivantes : v Une unité de disquette 3 pouces 1/2 dans la baie 1 v Une unité de CD ou de DVD dans la baie 2 (sur certains modèles) v Une unité...
- Page 38 Installation d’une unité Pour installer une unité interne, exécutez les étapes suivantes : 1. Retirez le carter. Reportez-vous à la section «Retrait du carter» à la page 10. 2. Si votre ordinateur est équipé d’une unité de CD ou de DVD, vous devrez peut-être retirer le câble d’interface et le cordon d’alimentation de l’unité.
- Page 39 7. Installez l’unité dans la baie jusqu’à ce qu’elle s’enclenche. 8. Une unité de disque dur requiert deux câbles ; un cordon d’alimentation qui se connecte au bloc d’alimentation et un câble d’interface qui se connecte à la carte mère. v Une unité...
- Page 40 4. Votre ordinateur est doté de connecteurs d’alimentation supplémentaires destinés à des unités supplémentaires. Connectez un connecteur d’alimentation à l’unité. Connexion d’une unité de CD, de DVD ou de disque dur parallèle supplémentaire 1. Identifiez le connecteur IDE PATA sur la carte mère et le câble d’interface à trois connecteurs.
- Page 41 Identification des verrous de sécurité L’illustration suivante indique l’emplacement des verrous de sécurité à l’arrière de l’ordinateur. 1 Anneau pour cadenas 2 Verrou avec câble intégré Chapitre 1. Installation d’options...
- Page 42 Anneau pour cadenas Votre ordinateur est équipé d’un anneau pour cadenas qui verrouille le carter à l’ordinateur lorsqu’un cadenas est installé. L’utilisation d’un cadenas à 5 mm au minimum permet de sécuriser le carter de votre ordinateur afin d’empêcher des personnes non autorisées d’avoir accès à...
- Page 43 Protection par mot de passe Pour empêcher l’utilisation non autorisée de votre ordinateur, vous pouvez définir un mot de passe à l’aide de l’utilitaire de configuration, IBM Setup Utility. Reportez-vous à la section «Utilisation de mots de passe» à la page 27.
- Page 44 9. Mettez l’ordinateur sous tension ainsi que tous les périphériques connectés. 10. Utilisez l’utilitaire de configuration IBM pour définir la date et l’heure, ainsi que les mots de passe. Reportez-vous à la section Chapitre 2, «Utilisation de l’utilitaire de configuration IBM», à...
- Page 45 CMOS) Utilisez la présente section si vous avez perdu ou oublié le mot de passe. Pour plus d’informations sur les mots de passe oubliés ou perdus, consultez Access IBM sur votre bureau. Pour effacer un mot de passe oublié : 1.
- Page 46 5. Rebranchez les câbles et les cordons d’alimentation externes. Reportez-vous à la section «Installation des options externes» à la page 6. 6. Pour mettre à jour la configuration, reportez-vous au Chapitre 2, «Utilisation de l’utilitaire de configuration IBM», à la page 27. Guide d’utilisation...
- Page 47 Visualisation et modification de paramètres Le menu de l’utilitaire de configuration IBM répertorie les différents éléments de la configuration du système. Vous devez utiliser le clavier avec l’utilitaire de configuration IBM. Les touches nécessaires à...
- Page 48 Lorsqu’un mot de passe administrateur est défini, une invite s’affiche chaque fois que vous essayez d’accéder à l’utilitaire de configuration IBM. Si les mots de passe utilisateur et administrateur sont tous deux définis, vous pouvez taper l’un ou l’autre.
- Page 49 3. Sélectionnez Security Profile by Device. 4. Sélectionnez les unités et paramètres de votre choix, puis appuyez sur la touche Entrée. 5. Revenez au menu de l’utilitaire de configuration IBM et sélectionnez Exit puis Save Settings. Sélection d’une unité d’amorçage Si votre ordinateur ne démarre pas (ne s’amorce pas) comme prévu à...
- Page 50 Startup Sequence), la séquence d’amorçage automatique (Automatic Startup Sequence) et la séquence d’amorçage en cas d’erreur (Error Startup Sequence). 5. Sélectionnez Exit dans le menu de l’Utilitaire de configuration IBM, puis Save Settings. Si vous avez modifié ces paramètres et souhaitez revenir aux paramètres par défaut, sélectionnez Load Default Settings dans le menu Exit.
- Page 51 à jour le POST, le BIOS et l’utilitaire de configuration IBM en démarrant votre ordinateur à l’aide d’une disquette de mise à jour flash ou en exécutant un programme de mise à jour spécial à partir de votre système d’exploitation.
- Page 52 4. Dans Downloadable file by category, cliquez sur BIOS. 5. Sous la rubrique Download files - BIOS by date, cliquez sur le type de votre machine. 6. Faites défiler la liste et recherchez un fichier .txt contenant des instructions de mise à...
- Page 53 Si le pointeur de l’écran ne se déplace pas parallèlement à la souris, vous devrez peut-être nettoyer cette dernière. Remarque : L’illustration suivante peut être légèrement différente pour votre souris. 1 Anneau du crochet de retenue 2 Bille 3 Rouleaux plastiques 4 Compartiment à bille © Copyright IBM Corp. 2004...
- Page 54 Pour nettoyer une souris à bille, procédez comme suit : 1. Mettez votre ordinateur hors tension. 2. Retournez la souris et inspectez la surface. Faites tourner l’anneau de retenue 1 jusqu’à la position déverrouillée afin de retirer la bille. 3. Posez votre main sur l’anneau de retenue et la bille 2 , puis remettez la souris à...
- Page 55 Attente d’une deuxième tonalité Pause Attente d’un silence de cinq secondes Flash Retour en mode commande après la numérotation DS=n Numérotation de l’un des quatre numéros de téléphone (n=0-3) stockés dans la mémoire non volatile du modem © Copyright IBM Corp. 2004...
- Page 56 Commande Fonction Désactivation de l’écho pour les commandes Activation de l’écho pour les commandes Caractères d’échappement - Passage du mode données au mode commande (commande T.I.E.S) Raccrochage forcé du modem Décrochage forcé du modem Remarque : La commande H1 n’est pas prise en charge en Italie.
- Page 57 Commande Fonction Indication de la vitesse de la ligne, du protocole de correction des erreurs et de la vitesse DTE Indication de la vitesse DCE uniquement Réponses compatibles avec Hayes Smartmodem 300/numérotation aveugle Identique à X0 plus toutes les réponses CONNECT/numérotation aveugle Identique à...
- Page 58 Commande Fonction &P_ &P0 Paramètre pour le rapport décrochage/raccrochage (Etats-Unis) &P1 Paramètre pour le rapport décrochage/raccrochage (Royaume-Uni et Hong-Kong) &P2 Identique au paramètre &P0 mais à 20 impulsions par minute &P3 Identique au paramètre &P1 mais à 20 impulsions par minute &R_ &R0 Réservée...
- Page 59 Commande Fonction +MS=a,b,c,e,f Sélection de modulation où : a=0, 1, 2, 3, 9, 10, 11, 12, 56, 64, 69; b=0-1; c=300-56000; d=300- 56000; e=0-1; et f=0-1. A, b, c, d, e, f par défaut=12, 1, 300, 56000, 0, 0. Le paramètre ″a″...
- Page 60 Commmandes de télécopie de classe 1 +FAE=n Réponse automatique à une télécopie/des données +FCLASS=n Classe de service +FRH=n Réception de données avec encadrement HDLC Réception de données +FRM=n +FRS=n Réception de silence +FTH=n Transmission de données avec encadrement HDLC +FTM=n Transmission de données +FTS=n Arrêt de la transmission et attente...
- Page 61 +FPHCTO Expiration du délai de la phase C +FPOLL Indication de la demande d’appel +FPTS: Etat du transfert de la page +FPTS= Etat du transfert de la page +FREV? Identification de la révision +FSPT Activation de l’appel +FTSI: Indication de l’ID de la station de transmission Commandes vocales Sélection du débit en bauds #BDR...
- Page 62 A l’attention des utilisateurs pour la Suisse : Si le signal Taxsignal n’est pas désactivé (OFF) sur votre ligne téléphonique Swisscom, le fonctionnement du modem risque de ne pas être optimal. Pour remédier à cet inconvénient, vous pouvez utiliser un filtre disposant des spécifications suivantes : Telekom PTT SCR-BE Taximpulssperrfilter-12kHz...
- Page 63 Annexe D. Remarques Le présent document peut contenir des informations ou des références concernant certains produits, logiciels ou services IBM non annoncés dans ce pays. Pour plus de détails, référez-vous aux documents d’annonce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial IBM. Toute référence à un produit, logiciel ou service IBM n’implique pas que seul ce produit, logiciel ou service...
- Page 64 Les éléments figurant sur ces sites Web ne font pas partie des éléments du présent produit IBM et l’utilisation de ces sites relève de votre seule responsabilité. Consigne relative à la sortie télévision La consigne suivante s’applique aux modèles dotés d’une fonction de sortie...
- Page 65 22 fonctions 3, 20 verrou avec câble intégré 23 installation des options sous-système audio 2 cartes 15 sous-système vidéo 2 DIMM 13 spécifications physiques 4 dispositifs de sécurité 20 mémoire 12 unités internes 18 © Copyright IBM Corp. 2004...
- Page 66 3, 17 CD 5 disque dur 5 disquette 5 DVD 5 installation 18 internes 2, 16 spécifications 17 support amovible 5 utilisation de la fonction security profile by device 29 Utilitaire de configuration IBM 27 Guide d’utilisation...
