A23
CORRECT
BON
CORRECTO
YELLOW
JAUNE
AMARILLA
BLUE LIFTING
FLAMME BLEUE SE
SOULEVANT
NATURAL/NATUREL/
AZUL QUE SE SEPARA
DEL QUEMADOR
GAS NATURAL
Rotate adjustment screw counterclockwise until flame is correct./
Tournez la vis de réglage vers la gauche jusqu'à obtention d'une
flamme appropriée./Haga girar el tornillo de calibración a la izquierda
hasta lograr la llama correcta.
A25
Replace knobs. /Remettez les boutons. /Vuelva a instalar las perillas.
A24
Replace grommets./Remettez les anneaux./Vuelva a colocar las
arandelas.
A26
Turn OFF burners./Mettez les brûleurs sur OFF (ARRÊT)./
APAGUE los quemadores.
HIGH ALTITUDE NOTICE
The specified gas burner ratings typically apply to elevations up to
2000 feet. For higher altitudes, the rates may need to be reduced to
achieve satisfactory operation. A local certified gas servicer will be
able to advise if a reduction is necessary.
AVIS POUR HAUTE ALTITUDE
Les spécifications nominales des brûleurs à gaz s'appliquent pour
des altitudes ne dépassant pas 2 000 pieds. Pour des altitudes plus
importantes, les spécifications doivent être réduites pour obtenir un
bon fonctionnement. Un technicien certifié de la région devrait
pouvoir vous conseiller quant à la nécessité d'une réduction.
AVISO PARA ZONAS DE GRAN ALTITUD
La potencia del quemador de gas especificado generalmente
corresponde a elevaciones de hasta 600 m (2.000 pies). Es posible
que sea necesario reducir la potencia de los quemadores para
obtener un funcionamiento satisfactorio en zonas de mayor
elevación. Un técnico especializado certificado de su localidad
podrá indicarle si es necesario reducir la potencia.
Installation Instructions
Instructions d'installation/Instrucciones de Instalación

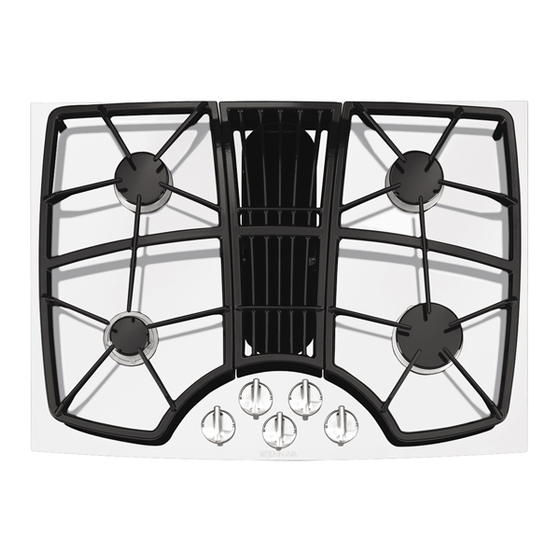

Sealed Gas Cooktop/Table de cuisson avec brûleurs à gaz scellés/
INSTALLER: Leave these instructions with the appliance./INSTALLATEUR : Laissez ces instructions avec l'appareil./
INSTALADOR: Deje estas instrucciones con el electrodoméstico.
Printed in USA
©2005 Maytag Corporation
Cubierta sellada a gas
8101P653-60
