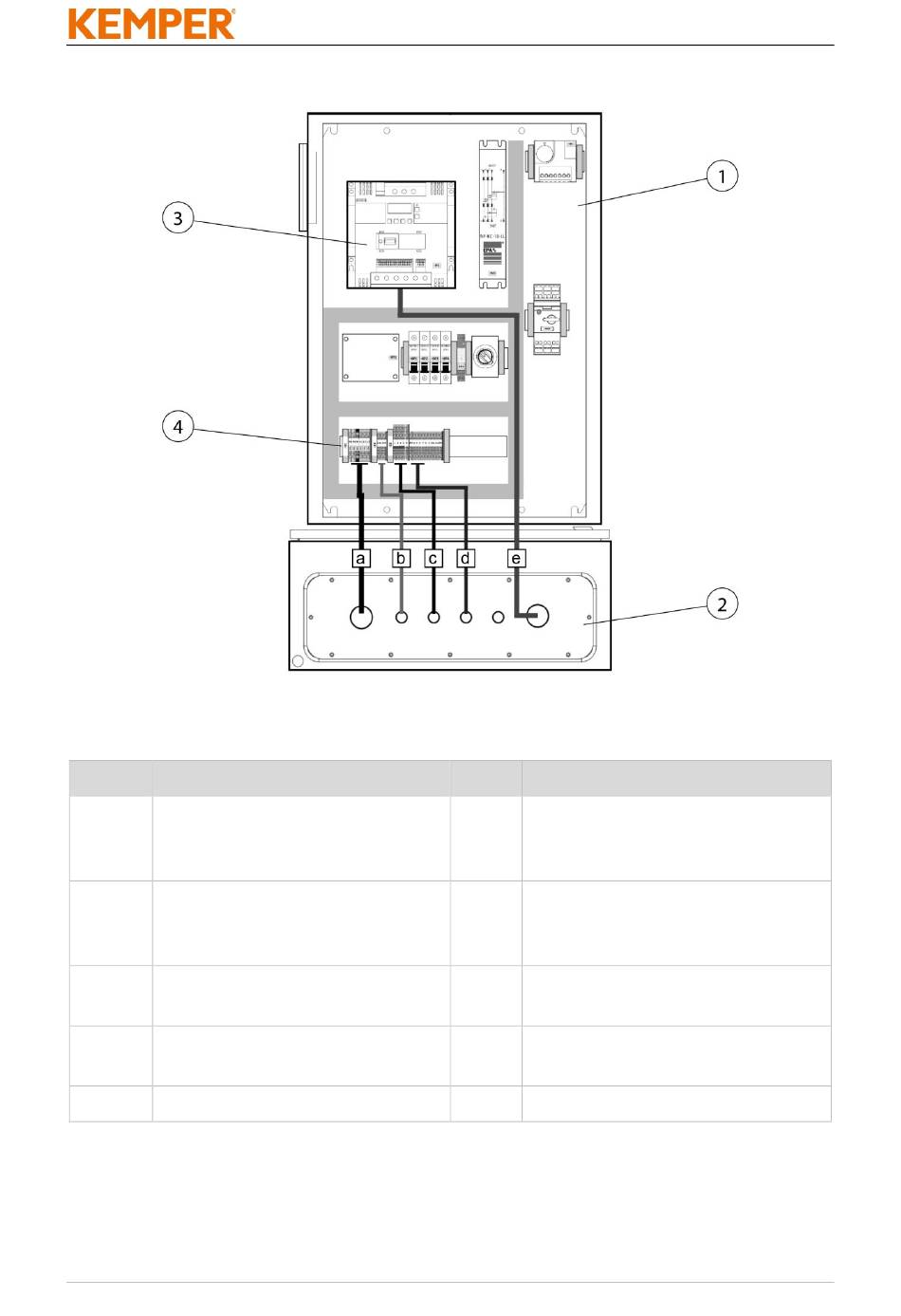

Fig. 187: Armário de distribuição da regulação da potência de aspiração
Pos. Designação
1 Armário de distribuição da
regulação da potência de
aspiração
2 Passagens de cabos no
fundo da regulação da
potência de aspiração
3 Conversor de frequência –
motor do ventilador
4 Painel de ligações
Tab. 151: Posições da regulação da potência de aspiração
Estabelecer a ligação dos cabos como se segue:
1502783-02
Pos. Designação do cabo
a Cabo de ligação à rede
elétrica
b Cabo de alimentação elétrica
do produto
c Cabo do sensor
d Cabo de comando, lig./
deslig./avaria
e Cabo do motor
