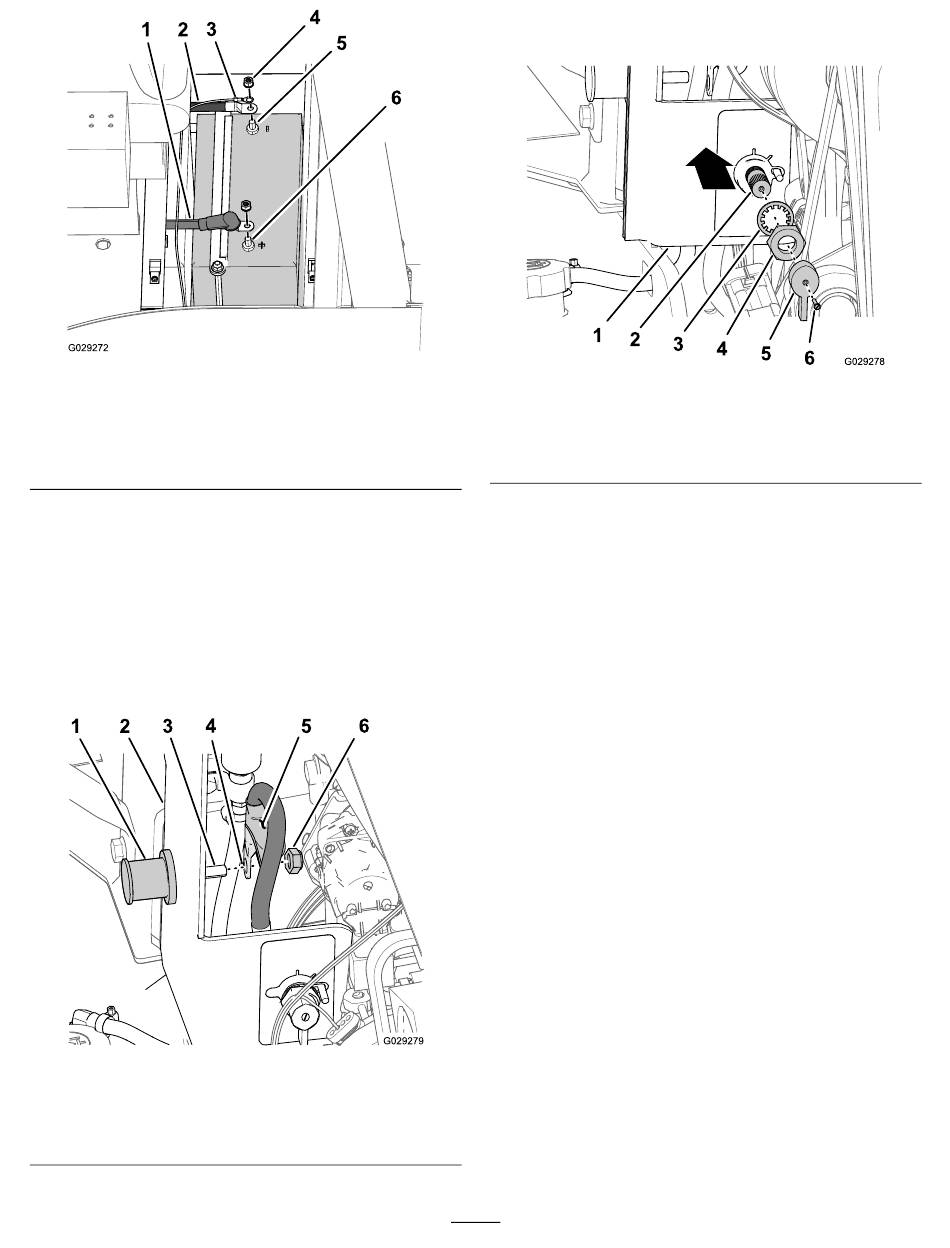

1. Câble positif de la batterie
2. Câble négatif de la batterie 5. Tige négative (batterie)
3. Cosse en anneau
6. Éloignez le capuchon isolant et retirez l'écrou à
rondelle-frein (3/8 po) qui fixe le câble positif à la
tige positive de la batterie, et débranchez le câble de
la batterie (Figure 2).
Déconnexion du coupe-batterie
1. Sur le côté intérieur de la borne positive, écartez le
capuchon isolant, puis retirez l'écrou et détachez le
câble de la tige filetée
1. Borne positive
2. Panneau d'auvent droit
3. Tige filetée
Figure 2
4. Écrou à rondelle-frein
(3/8 po)
6. Tige positive (batterie)
(Figure 3).
Figure 3
4. Borne de câble
5. Capuchon isolant
6. Contre-écrou
2. Sur le coupe-batterie, retirez la vis qui fixe le bouton à
l'arbre du coupe-batterie
1. Panneau d'auvent droit
2. Arbre (coupe-batterie)
3. Rondelle-frein
3. Retirez l'écrou de blocage et la rondelle frein qui fixent
le coupe-batterie au panneau d'auvent droit
4. Poussez l'arbre du coupe-batterie vers l'arrière pour
séparer ce dernier du panneau d'auvent
2
(Figure 4).
Figure 4
4. Écrou de blocage
5. Bouton
6. Vis
(Figure
(Figure
4).
4).
