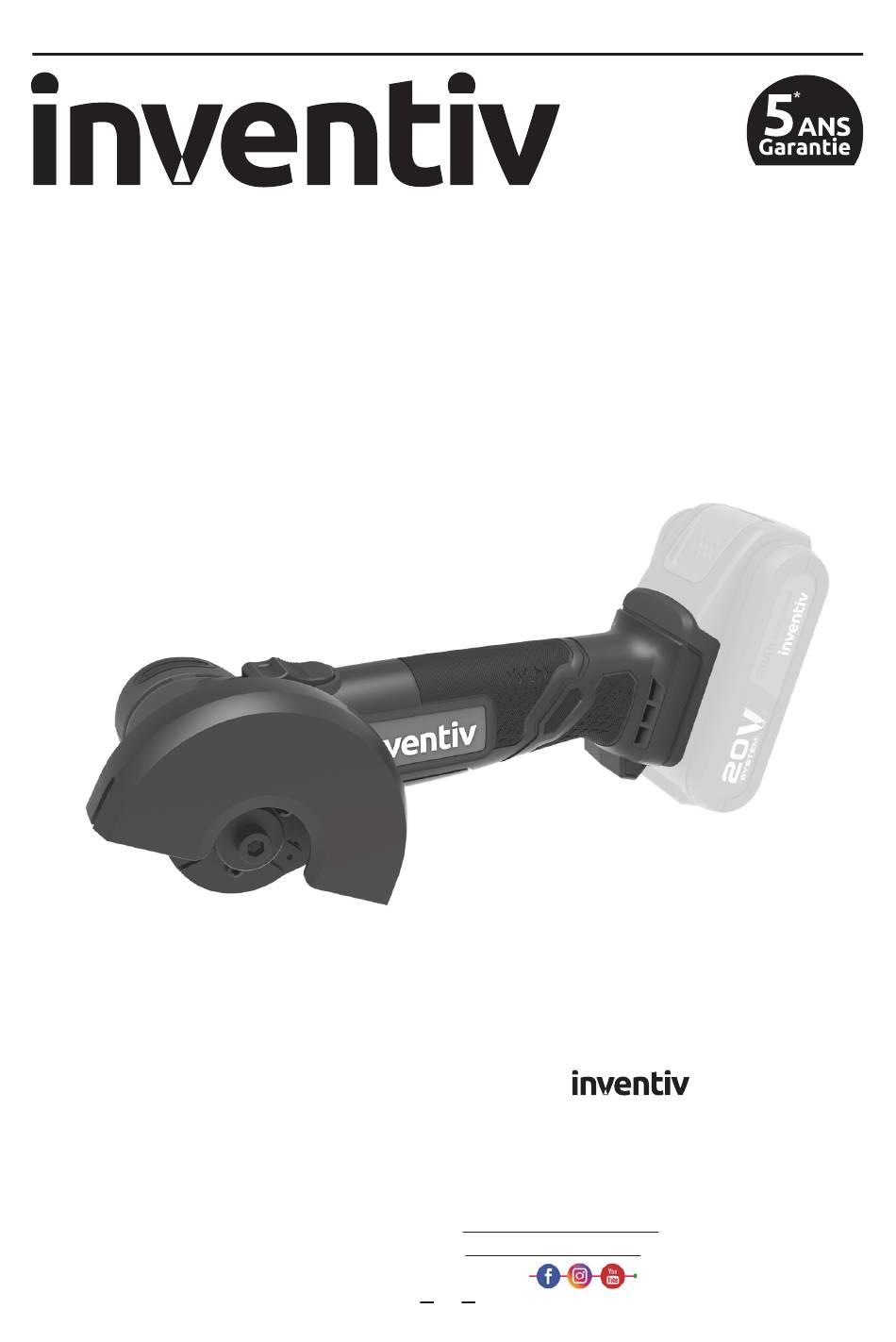

MINI MEULEUSE SANS FIL 20V MAX
739723 / INV-MG20-BM / 3603747397234
Notice de montage
Conseils d'utilisation et d'entretien
Chère cliente, cher client,
Nous vous remercions d'avoir fait l'acquisition de ce produit
Afin qu'il vous apporte entière satisfaction lors de son utilisation et pour optimiser sa durée de
vie, nous vous remercions de prendre connaissance de ce manuel avant toute installation, prise
en main ou entretien.
Nous vous rappelons que le respect de ces instructions constitue une condition indispensable à
toute prise en charge sous garantie.
Retrouvez toutes nos conditions de garantie sur : www.info-inventiv.com
Profitez de tous nos conseils et nos produits sur : www.mr-bricolage.fr
Rencontrez également #mr.bricolage sur nos réseaux :
1
CONSERVEZ CES INSTRUCTIONS EN LIEU SUR POUR UN USAGE ULTERIEUR
