Section 1 : Montage et configuration

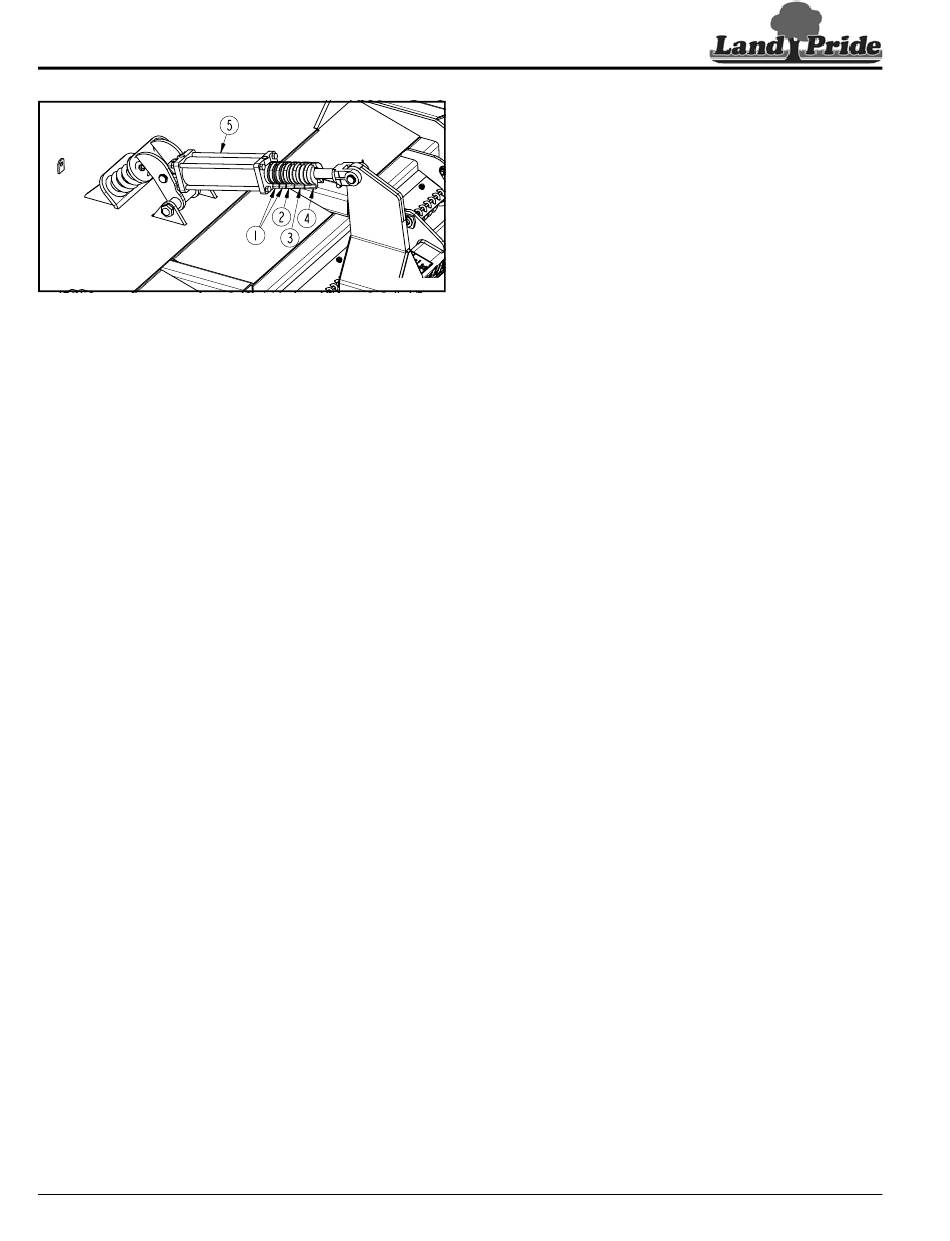

Position de montage du vérin de levage
Figure 1-24
Décrochage de la débroussailleuse
rotative
1.
Se référer à la rubrique « Entreposage à long terme » à la
page 48 pour le stationnement de la débroussailleuse
pendant de longues périodes et en fin de saison.
2.
Mettre le moteur du tracteur au ralenti, débrayer la prise de
force et stationner la débroussailleuse sur une surface
solide et stable. Régler la boîte de vitesses du tracteur en
mode de stationnement et engager le frein de
stationnement.
3.
Lever complètement le plateau de coupe central.
4.
Attendre que les lames soient entièrement immobiles avant
de plier les ailes en position de transport.
5.
Couper le moteur du tracteur et retirer la clé de contact avant
de descendre du tracteur.
6.
Bloquer les ailes pliées en position de transport à l'aide des
barres de verrouillage de transport. Se référer aux
instructions pour le « Verrous de transport » à la page 32.
Consulter la Figure 1-24 :
7.
Retirer les entretoises de commande de course (n
et 4) du vérin hydraulique (n
8.
Faire démarrer le tracteur et abaisser la débroussailleuse
jusqu'à ce que les patins avant reposent sur le sol ou sur les
blocs de maintien.
9.
Arrêter le tracteur correctement avant d'en descendre. Se
référer à la rubrique « Procédure d'arrêt du tracteur » à la
page 13.
10. Au besoin, remplacer les entretoises de commande de
course (n
os
1, 2, 3 et 4) pour supporter les roues dans
cette position.
11. En s'assurant que personne ne se trouve autour ou proche
de la débroussailleuse, déplacer les dispositifs leviers de
levage du plateau de coupe central et des vérins d'ailes en
mouvement d'aller-retour pour libérer la pression
hydraulique dans les raccords.
24
Débroussailleuses rotatives RC4620 et RCM4620 331-936M-FRC
Table des matières
33866
os
1, 2, 3
o
5).
Consulter la Figure 1-26 à la page 25 :
12. Retirer le support stationnaire (n
latéral gauche et le relier à l'attelage de la débroussailleuse.
Bloquer le support stationnaire en place au moyen de la
goupille de détente (n
o
8).
13. Détacher les tuyaux hydrauliques (n
double du tracteur. Insérer les raccords dans la boucle de
tuyau à ressort (n
o
12) pour éviter que les raccords ne se
salissent.
14. Décrocher la chaîne de sécurité de l'attelage (n
du tracteur.
15. Tirer le collier de verrouillage (n
o
transmission (n
5) de l'arbre de prise de force.
16. Faire tomber l'arbre de transmission (n
l'extrémité tracteur de l'arbre de transmission vers la boîte
de transmission du répartiteur.
17. Régler le support stationnaire (n
débroussailleuse jusqu'à ce que la charge entière soit
supprimée de la barre de traction du tracteur.
18. Retirer la goupille d'attelage ou le boulon de liaison, de la
façon suivante :
a. Pour la chape d'attelage standard, consulter la
Figure 1-25 à la page 25 : Retirer la goupille fendue
o
(n
2) et la goupille d'attelage (n
b. Pour l'attelage Performance LP, consulter le Détail B
de la Figure 1-26 à la page 25 : Retirer la goupille
o
fendue (n
2) et la goupille d'attelage (n
c. Pour l'attelage à barre Bar-Tite, consulter la
Figure 1-27 à la page 25 : Retirer le contre-écrou (n
o
et le boulon (n
1).
19. Redémarrer le tracteur et avancer lentement sur plusieurs
mètres.
20. Arrêter le tracteur correctement avant d'en descendre.
21. Abaisser le support stationnaire (n
débroussailleuse repose sur ses patins avant.
22. Remplacer la goupille/le boulon de liaison (n
suivante :
a. Pour la chape d'attelage standard, consulter la
Figure 1-25 à la page 25 : Pour le décrochage de la
chape standard, remplacer la goupille de raccord (n
o
de la chape (n
9).
b. Pour l'attelage Performance LP, consulter le Détail A
à la Figure 1-26 : Tourner la chape (n
et retourner le support de l'attelage (n
de manière à ce que ses trous soient vers le haut, tel
qu'illustré. Insérer la goupille d'attelage (n
le client dans les trous du support d'attelage (n
Fixer au moyen d'une goupille fendue (n
c. Pour l'attelage à barre Bar-Tite, consulter la
Figure 1-27 à la page 25 : Pour le décrochage de
l'attelage à barre Bar-Tite, retirer l'attelage (n
barre de traction du tracteur et la rattacher à l'attelage (n
9) au moyen du boulon (n
retirés. Visser le contre-écrou de quatre ou cinq tours
complets. Ne pas trop serrer l'écrou.
o
3) du plateau de coupe
os
6 et 7) de la sortie
o
4)
o
10) et extraire l'arbre de
o
5) en poussant
o
3) pour relever la
o
1).
o
1).
o
2)
o
3) jusqu'à ce que la
o
1) de la façon
o
1)
o
9) à l'horizontale
o
12) vers le haut
o
1) fournie par
o
12).
o
2).
o
11) de la
o
o
1) et du contre-écrou (n
2)
