Section 4 : Options et accessoires
Accessoires hydrauliques
Land Pride offre deux différentes trousses pour relever les ailes
du plateau de coupe indépendamment afin d'éliminer les petits
obstacles sur le terrain sans devoir les éviter.
Trousse de commande hydraulique des ailes
318-316A
TROUSSE DE COMMANDE HYDRAULIQUE
DES AILES

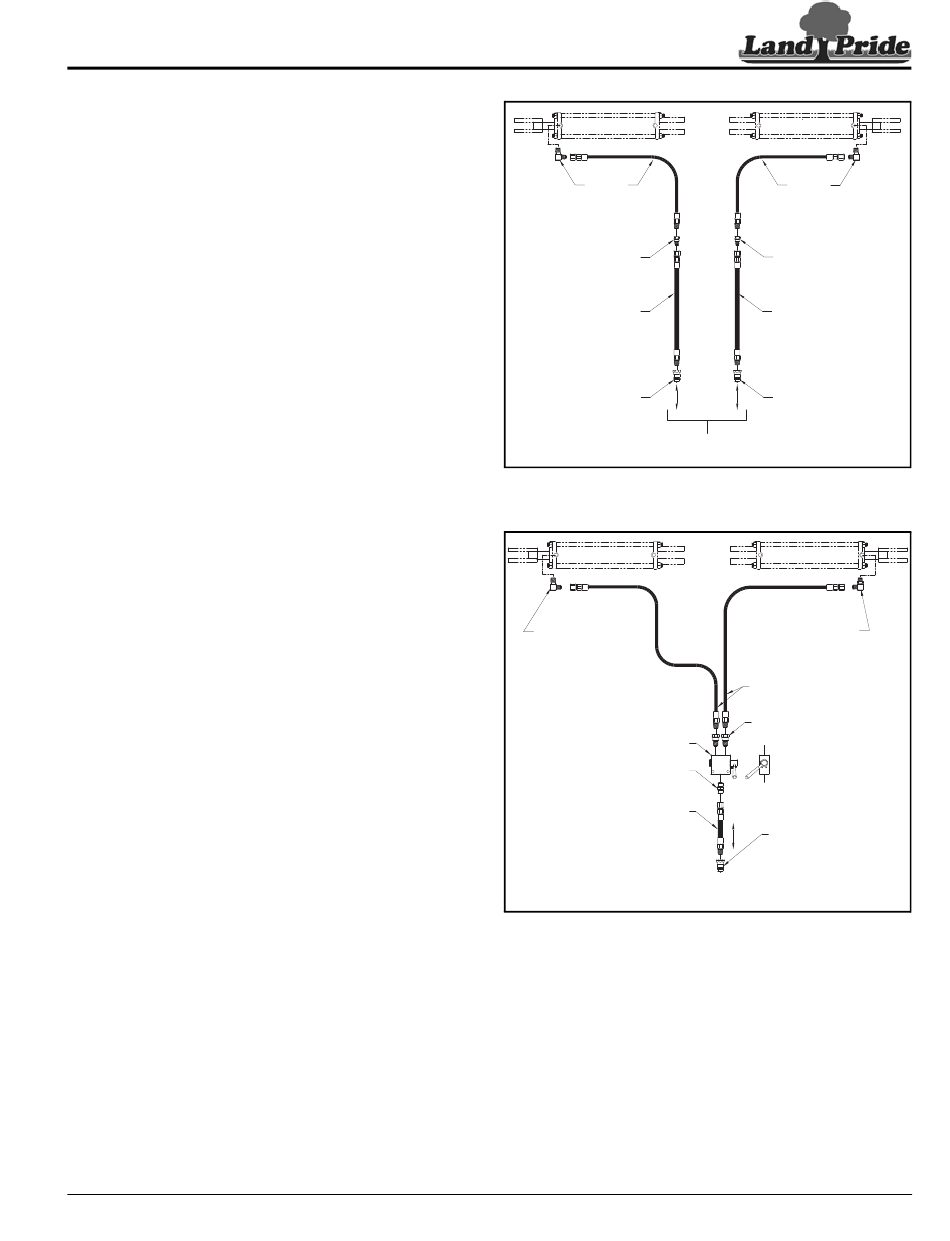

Consulter la Figure 4-1 :
Cette trousse est destinée aux tracteurs dotés de trois sorties
doubles. Elle comprend deux raccords d'adaptateur, un tuyau et
un raccord à dégagement rapide.
Trousse de vanne de commande du sélecteur
312-316A
TROUSSE DE VANNE DE COMMANDE
DU SÉLECTEUR
Consulter la Figure 4-2 :
Cette trousse est destinée aux tracteurs dotés de deux sorties
doubles. Elle convertit une des sorties doubles du tracteur en
deux sorties doubles avec une vanne de commande. Un levier
de sélecteur sur la vanne de commande sélectionne le vérin
d'aile opérationnel à l'aide du levier de commande hydraulique
du tracteur. Il est relié aux raccords coudés actuels au niveau des
vérins d'aile et utilise les raccords à dégagement rapide actuels
fournis avec la débroussailleuse pour se raccorder à l'une des
sorties doubles du tracteur.
16 mai 2017
Table des matières
NOUVEAU RACCORD
NOUVEAU TUYAU
NOUVEAU RACCORD
Trousse de commande hydraulique des ailes
RACCORD ACTUEL
NOUVELLE SOUPAPE DU SÉLECTEUR,
TROIS VOIES ET DEUX POSITIONS
NOUVEAU RACCORD D'ADAPTATEUR
NOUVEAU TUYAU HYDRAULIQUE
Trousse de vanne de commande du sélecteur
Débroussailleuses rotatives RC4620 et RCM4620 331-936M-FRC
Vérin de levage
de l'aile droite
TUYAU ET
RACCORD
ACTUELS
RAPIDE
CONNECTER À LA SORTIE
DOUBLE DU TRACTEUR
Figure 4-1
Vérin de levage
de l'aile droite
NOUVEAUX TUYAUX
HYDRAULIQUES
NOUVEAUX RACCORDS
D'ADAPTATEUR
CONNECTER À LA SORTIE
DOUBLE DU TRACTEUR
Figure 4-2
Vérin de levage
de l'aile gauche
TUYAU ET
RACCORD
ACTUELS
NOUVEAU RACCORD
TUYAU ACTUEL
RACCORD RAPIDE
ACTUEL
39170
Vérin de levage
de l'aile gauche
RACCORD ACTUEL
RACCORD RAPIDE
ACTUEL
39169
37
