5.3

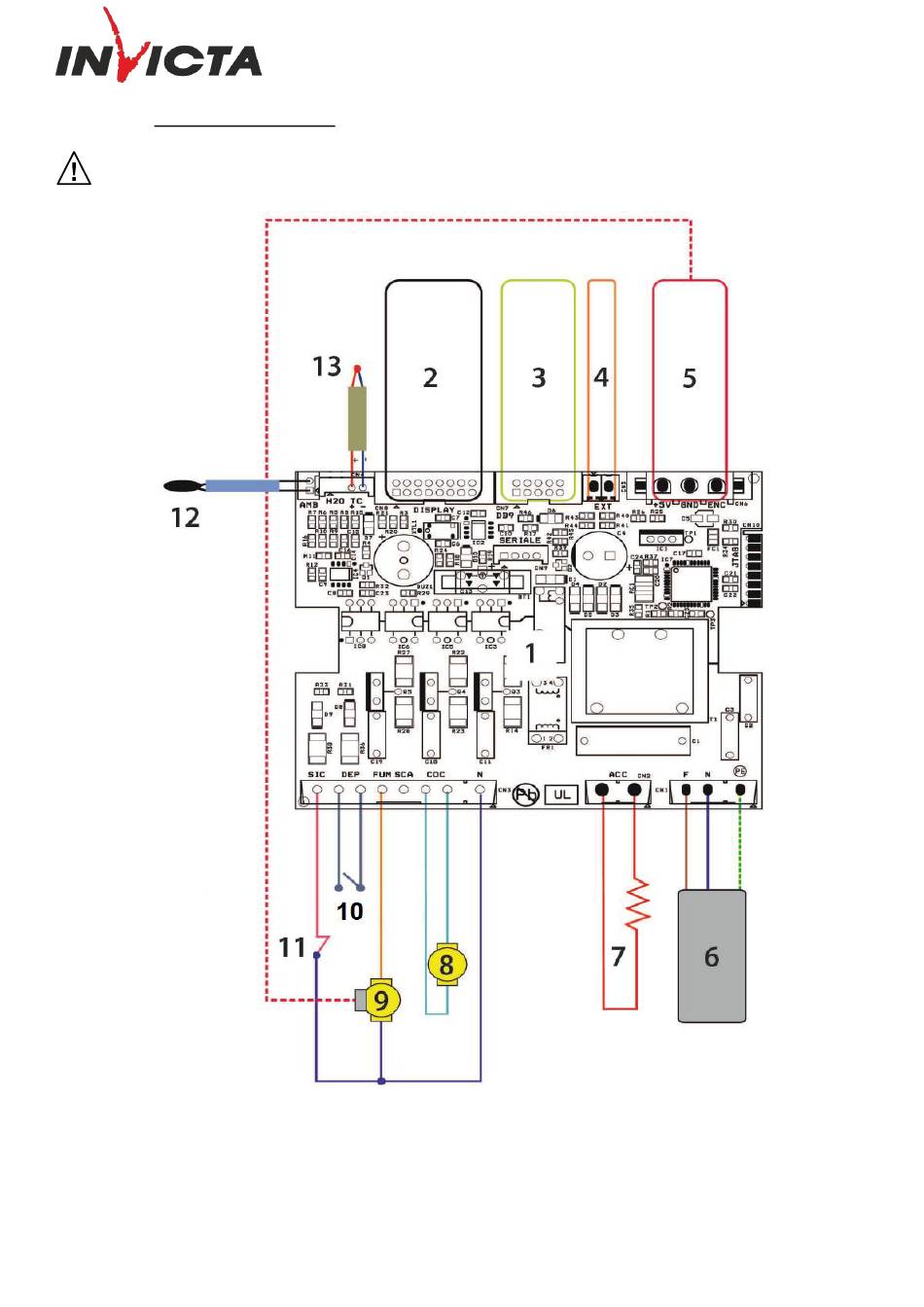

Schéma électrique
ATTENTION : Avant de retirer le panneau avant de la trémie, toujours débrancher le câble d'alimentation car
l'interrupteur général ne garantit pas l'isolation du secteur
1. Carte électronique
2. Panneau de commande
3. Communication série
4. Thermostat externe (non fourni)
5. Encoder extracteur de fumées
XD 04/06/2019
Poêle Aratos Plug-in auto
6. Tension d'alimentation 230 Vac
7. Bougie d'allumage
8. Motoréducteur vis sans fin
9. Extracteur de fumées
10. Pressostat
Références P649011 & P649012
11. Thermostat de sécurité
12. Sonde température ambiante
13. Sonde température des fumées
Page 47 sur 51
