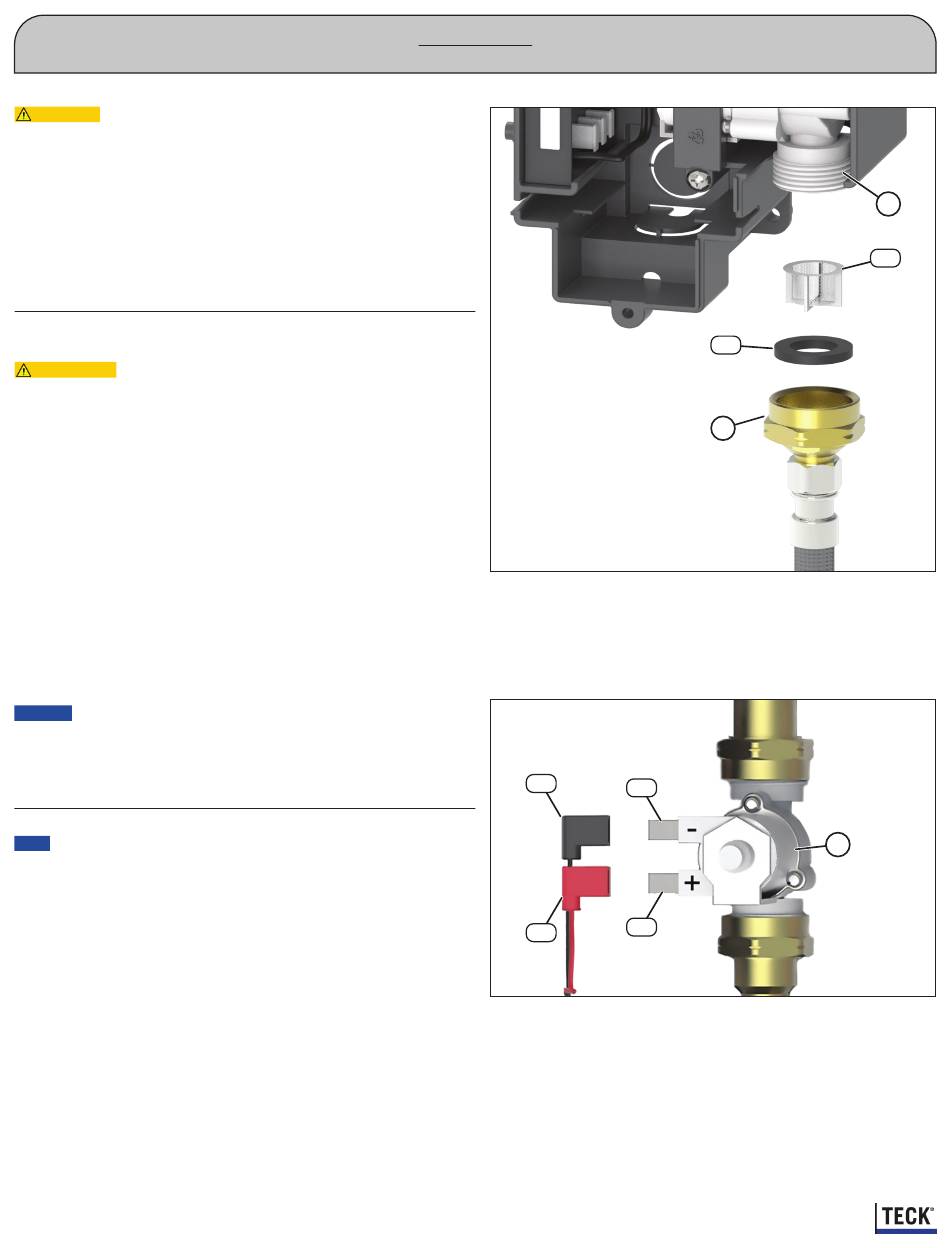

SOLENOID FILTER SCREEN CLEANING (see Figure 11)
CAUTION When installing the inlet adapter (G) onto the solenoid (F),
take care not to damage the threads by cross threading the solenoid.
DO NOT over-tighten inlet adapter (G) onto the solenoid (F) to avoid
component damage.
1. Turn "OFF" the water supply.
2. Remove the inlet adapter (G) and washer (F-2) from the solenoid (F).
3. Using a pair of pliers, carefully pull the filter (F-1) out of the solenoid (F)
inlet opening.
4. Flush the filter under running water removing any debris from the filter
screen.
5. Re-assemble the filter (F-1) in the orientation shown in Figure 11, washer
(F-2) and inlet adapter (G) onto the solenoid (F) inlet.
6. Turn "ON" the water supply and check for leaks.
NETTOYAGE DE L'ÉCRAN DU FILTRE DE SOLÉNOÏDE
(voir la Figure 11)
Lors de l'installation de l'adaptateur d'entrée (G) sur le
ATTENTION
solénoïde (F), prendre soin de ne pas endommager les filets en vissant
incorrectement le solénoïde. NE PAS trop serrer l'adaptateur d'entrée
(F-1) sur le solénoïde (F) pour éviter d'endommager le composant.
1. Couper l'approvisionnement en eau (« OFF »).
2. Enlever l'adaptateur d'entrée (G) et la rondelle (F-2) du solénoïde (F).
3. À l'aide d'une paire de pinces, soigneusement retirer le filtre (F-1) de
l'ouverture de l'entrée du solénoïde (F).
4. Rincer le filtre sous de l'eau courante de retirer tous les débris de l'écran
de filtre.
5. Ré-assemblez le filtre (F-1) dans l'orientation illustrée à la Figure 11, la
rondelle (F-2) et l'adaptateur d'entrée (G) sur l'entrée du solénoïde (F).
6. Allumez l'alimentation en eau et vérifiez les fuites.
SOLENOID POLARITY (see Figure 12)
NOTICE
The polarity marks are embossed on the white plastic body of the
solenoid (F).
• The black wire (D-2) from the driver board is connected to the "-" negative
terminal (F-4) on the solenoid.
• The red wire (D-3) from the driver board is connected to the "+" positive
terminal (F-5) on the solenoid.
POLARITÉ DU SOLÉNOÏDE (voir Figure 12)
Les marques de polarité sont en relief sur le corps en plastique blanc
AVIS
du solénoïde (F).
• Le fil noir (D-2) de la carte pilote est raccordé à la borne négative « - » (F-4)
sur le solénoïde.
• • Le fil rouge (D-3) de la carte pilote est raccordé à la borne positive « + »
(F-5) sur le solénoïde.
MAINTENANCE
ENTRETIEN
Figure 11
Figure 12
D-2
D-3
Page 18 - 23
214189, Rev. C
F-2
G
F-4
F-5
F
F-1
F
