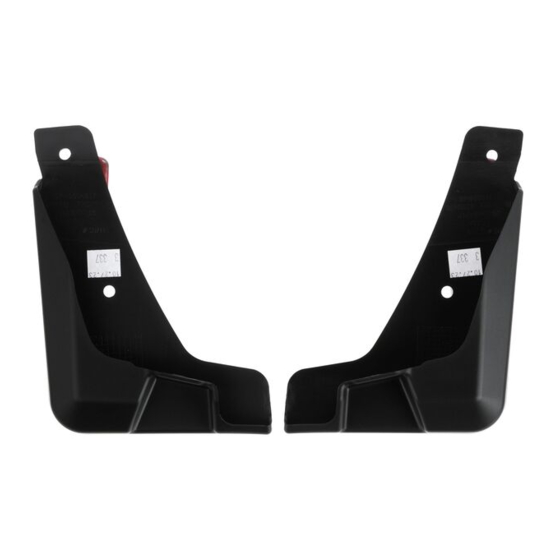

- Page 1 PART NUMBER: J101SFN200 IMPREZA SPLASH GUARD FRONT ASSEMBLY Installation Instruction NOTICE M6 BOLT X 4 J NUT CLIP X 4 PUSH RIVET(25J4) X 2 TOOLS REQUIRED: NOTE:7mm for Rear,8mm for Front PAGE-01...
- Page 2 NOTICE BE SURE TO REMOVE THE PUSH RIVETS FROM MUD GUARD AND REUSE THE TOP NOTICE BE SURE TO REMOVE THE PUSH RIVET AT BOTTOM PAGE-02...
- Page 3 NOTICE CLEAN THE MUD GUARD AND FENDER NOTICE AFTER REMOVING THE PUSH RIVIETS MOVE ASIDE THE MUDGUARD PAGE-03...
- Page 4 NOTICE MOVE THE J-CLIPS IN THE FENDER IN THE GIVEN DIRECTION PAGE-04...
- Page 5 NOTICE MOVE THE SPLASH GUARD IN THE GIVEN DIRECTION TO FIX IN MUD GUARD AND FENDER PAGE-05...
- Page 6 PUSH IN NOTICE MAKE SURE THAT PUSH RIVET IS FIXED PUSH UP AND IN WHILE TIGHTNING Screw Torque NOTICE PRESS THE SPLASH GUARD TOWARDS THE VEHICLE TO ELIMINATE THE GAP BY TIGHTENING THE SCREWS MAKE SURE ALL ARE TIGHTENING. PAGE-06...
- Page 7 NOTICE FINAL LOOK REPEAT THE STEPS FOR THE RH SIDE OF THE VEHICLE PAGE-07...
- Page 8 REAR ASSEMBLY Installation Instruction M4.8 BOLT X 4 U CLIP X 4 PUSH RIVET(2N95) X 4 PUSH RIVET (495216) X 4 PAGE-08...
- Page 9 NOTICE BE SURE TO REMOVE THE PUSH RIVETS FROM MUD GUARD NOTICE BE SURE TO REMOVE THE PUSH RIVET AT BOTTOM PAGE-09...
- Page 10 NOTICE CLEAN THE MUD GUARD AND BUMPER NOTICE MOVE THE U-CLIPS IN THE BUMPER IN THE GIVEN DIRECTION PAGE-10...
- Page 11 NOTICE MOVE THE SPLASH GUARD IN THE GIVEN DIRECTION TO FIX IN THE MUD GUARD, BUMPER AND LOWER PANEL PAGE-11...
- Page 12 PUSH IN NOTICE MAKE SURE THAT PUSH RIVET IS TIGHTENING PAGE-12...
- Page 13 PUSH IN Screw Torque NOTICE PRESS THE SPLASH GUARD TOWARDS THE VEHICLE TO ELIMINATE THE GAP BY TIGHTENING THE BOLTS AND PUSH RIVETS PAGE-13...
- Page 14 NOTICE FINAL LOOK REPEAT THE STEPS FOR THE RH SIDE OF THE VEHICLE PAGE-14...
- Page 15 NUMÉRO DE PIÈCE : J101SFN200 ENSEMBLE DE PARE-ÉCLABOUSSURE AVANT IMPREZA Instructions d’installation AVIS BOULON M6 X 4 ATTACHE À ÉCROU EN J X 4 RIVET À PRESSION (25J4) X 2 OUTILS REQUIS : REMARQUE : 7 mm pour l’arrière, 8 mm pour l’avant Déplacer...
- Page 16 AVIS ASSUREZ-VOUS DE RETIRER LES RIVETS À PRESSION DU GARDE-BOUE ET DE RÉUTILISER LA PARTIE SUPÉRIEURE AVIS ASSUREZ-VOUS DE RETIRER LE RIVET À PRESSION DE LA PARTIE INFÉRIEURE PAGE 2...
- Page 17 AVIS NETTOYEZ LE GARDE-BOUE ET L’AILE AVIS APRÈS AVOIR RETIRÉ LES RIVETS À PRESSION, METTEZ LE GARDE-BOUE DE CÔTÉ PAGE 3...
- Page 18 AVIS DÉPLACEZ LES ATTACHES EN J DANS L’AILE DANS LE SENS INDIQUÉ PAGE 4...
- Page 19 AVIS DÉPLACEZ LE PARE- ÉCLABOUSSURE DANS LE SENS INDIQUÉ POUR FIXER LE GARDE- BOUE ET L’AILE PAGE 5...
- Page 20 POUSSEZ AVIS ASSUREZ-VOUS QUE LE RIVET À PRESSION EST FIXÉ POUSSEZ VERS LE HAUT ET VERS L’INTÉRIEUR TOUT EN SERRANT Couple de serrage des vis AVIS APPUYEZ SUR LE PARE-ÉCLABOUSSURE VERS LE VÉHICULE POUR SUPPRIMER L’ÉCART EN SERRANT LES VIS POUR VOUS ASSURER QUE TOUT EST BIEN SERRÉ. PAGE 6...
- Page 21 AVIS APPARENCE FINALE RÉPÉTEZ LES ÉTAPES POUR LE CÔTÉ DROIT DU VÉHICULE PAGE 7...
- Page 22 ENSEMBLE ARRIÈRE Instructions d’installation RIVET À PRESSION RIVET À PRESSION BOULON M4.8 X 4 (2N95) X 4 ATTACHE EN U X 4 (495216) X 4 RIVET À PRESSION(495216)X4 Déplacer Déplacer Mettre de côté Mettre au rebut Retirer Installer Couple de serrage PAGE 8...
- Page 23 AVIS ASSUREZ-VOUS DE RETIRER LES RIVETS À PRESSION DU GARDE-BOUE AVIS ASSUREZ-VOUS DE RETIRER LE RIVET À PRESSION DE LA PARTIE INFÉRIEURE PAGE 9...
- Page 24 NETTOYEZ LE GARDE-BOUE ET LE PARE-CHOCS AVIS DÉPLACEZ LES AGRAFES EN U DANS LE PARE-CHOCS DANS LE SENS INDIQUÉ PAGE10...
- Page 25 AVIS DÉPLACEZ LE PARE-ÉCLABOUSSURE DANS LE SENS INDIQUÉ POUR LE FIXER DANS LE GARDE-BOUE, LE PARE-CHOCS ET LE PANNEAU INFÉRIEUR PAGE11...
- Page 26 POUSSEZ AVIS ASSUREZ-VOUS QUE LE RIVET À PRESSION EST BIEN SERRÉ PAGE12...
- Page 27 POUSSEZ Couple de serrage des vis AVIS APPUYEZ SUR LE PARE-ÉCLABOUSSURE VERS LE VÉHICULE POUR SUPPRIMER L’ÉCART EN SERRANT LES BOULONS ET LES RIVETS À PRESSION PAGE13...
- Page 28 AVIS APPARENCE FINALE RÉPÉTEZ LES ÉTAPES POUR LE CÔTÉ DROIT DU VÉHICULE PAGE14...
