INSTALLATEUR
INSTALLATEUR

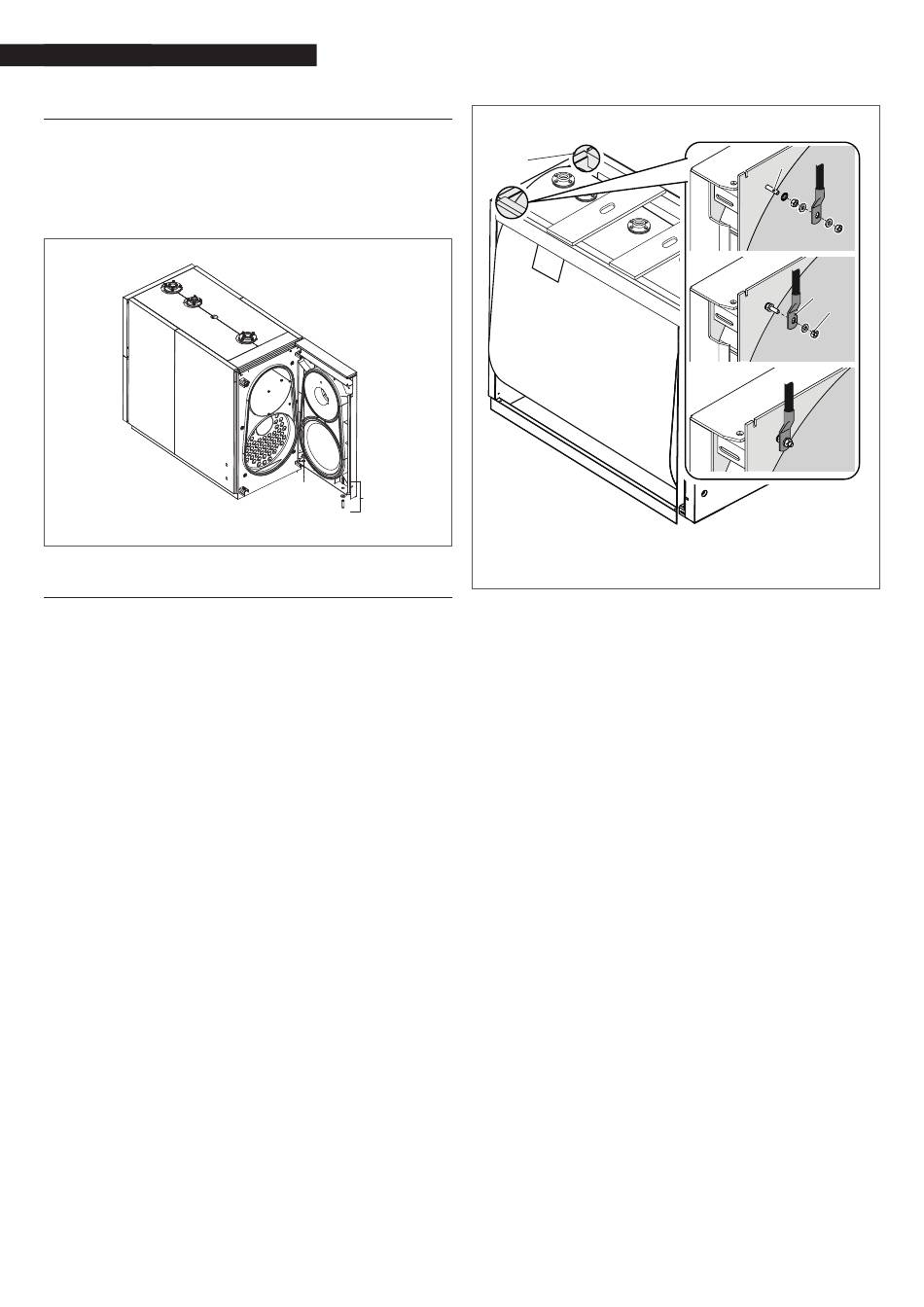

3.12 Demontage du groupe axe « B »
Système A
− Vérifier que les vis latérales de sécurité (2) sont serrées
à fond et, seulement après, retirer les vis principales de
blocage (1)
− Avec la porte ouverte, enlever le groupe axe « B » (douille,
vis, rondelle) opposé à l'axe de rotation de la porte.
3.13 Raccordement de mise à la terre
Pour la mise à la terre du corps de la chaudière, on a prévu, sur
la face avant, un point de connexion à relier à une installation
de terre efficace.
Procéder comme suit :
− Retirer l'écrou (1) et la rondelle vissés sur le point de
connexion
− Brancher la cosse (2) du conducteur de terre sur le point
de connexion (utiliser un conducteur de dimensions ap-
propriées, conformément à la législation en vigueur dans
le pays d'installation)
− Remettre l'écrou et la rondelle (1) et les serrer sur le point
de connexion
− Brancher l'autre extrémité du fil de mise à la terre sur le
collecteur de terre prévu dans l'installation.
axe de
B
rotation
(*)
(**)
M6x30 en laiton
9
Sur le côté gauche de la face avant se trouve un autre trou (*)
permettant d'effectuer le raccordement de mise à la terre.
Si l'on décide d'utiliser cet autre trou pour la mise à la terre,
il faut retirer les pièces présentes sur le trou du côté droit et
les appliquer du côté gauche.
28
(**)
1
2
1
