INSTALLATEUR
INSTALLATEUR

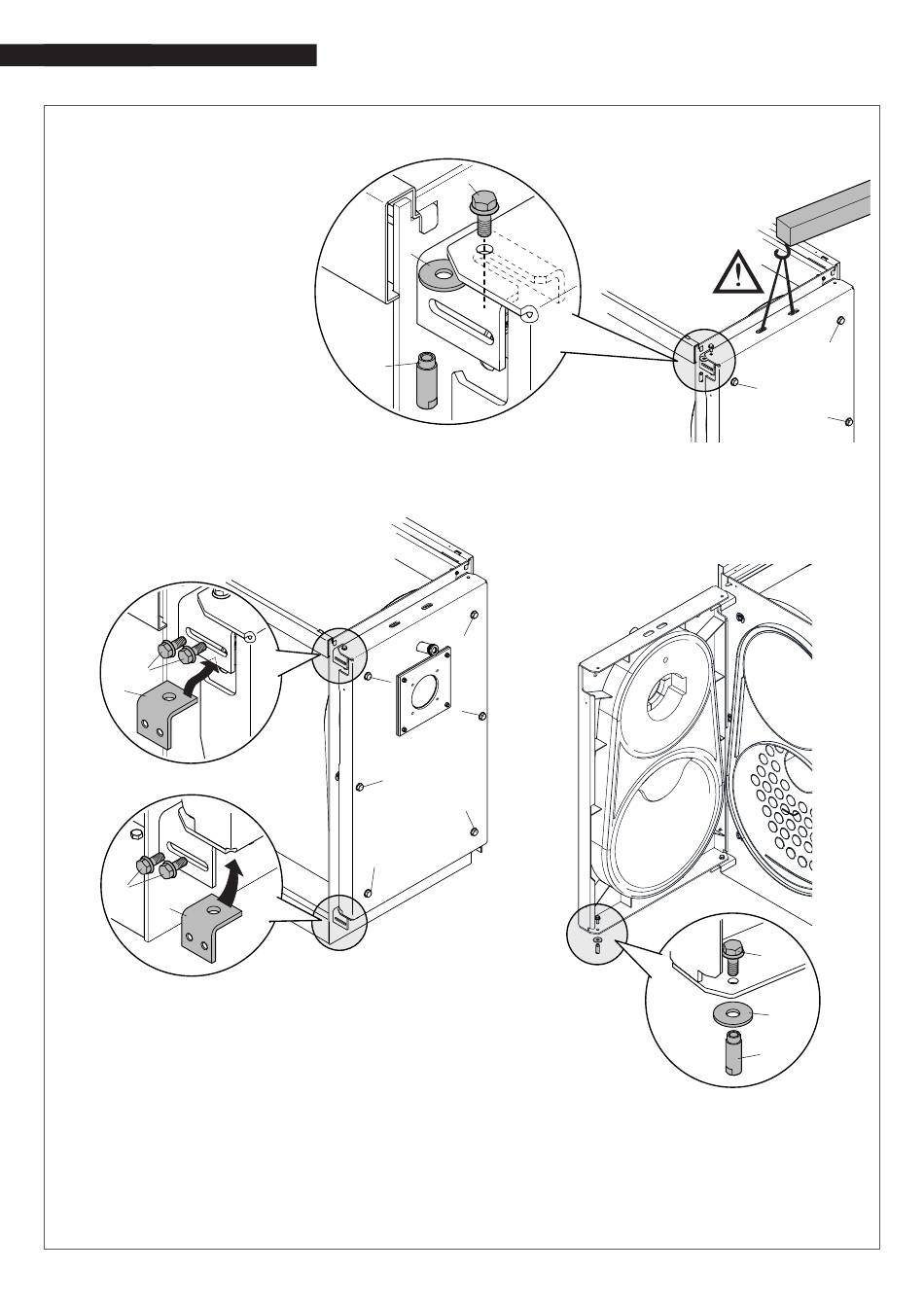

− Monter la douille (4), la vis (5)
et la rondelle (6) qu'on vient
d'enlever de l'autre côté de la
porte.
9
Si l'alignement et la hauteur de
la porte posent des problèmes
lors de l'insertion du bloc de la
goupille (4-5-6), desserrer légè-
rement les vis de blocage (1) et
soulever la porte pour faciliter
l'insertion de la rondelle (6).
9
La porte doit être soulevée à l'aide
d'outils adaptés à son poids et en
utilisant des protections de sécu-
rité appropriées. Une fois la ron-
delle (6) insérée, positionner la
vis et la douille et les serrer.
Procéder à l'inverse pour revenir au type d'ouverture antérieur à la modification.
2
3
4
5
− Remonter la patte supérieure d'arrêt de la porte (3)
(précédemment retirée) du côté opposé à sa position
d'origine, en la bloquant avec les vis de sécurité (2).
− Remonter la patte inférieure d'arrêt de la porte (5) (pré-
cédemment retirée) du côté opposé à sa position d'ori-
gine, en la bloquant avec les vis de sécurité (4).
9
Avant d'ouvrir la porte, s'assurer que les vis de sécurité (2)
et (4) sont bien vissées.
5
6
4
1
1
1
1
1
1
− Desserrer complètement les vis de fixation (1) imper-
dables et ouvrir la porte.
− Entfernen Sie die Stiftbaugruppe 'B' (Schraube (5),
Buchse (4), Unterlegscheibe (6)), die sich auf der der
Drehachse der Luke gegenüberliegenden Seite befindet.
26
1
B
5
6
4
1
1
