KDP8 - sensor de 2/3 fios
Interruptor de Parede Sensor de Movimento
Encastre com disjuntor de norma europeia
•
Desmonte a cabeça do sensor e a estrutura de plástico do módulo de
ligação.
•
Desaparafuse o terminal e consulte o diagrama de ligação (Ver FIG.6 -
FIG.10) para inserir os fios de potência nos terminais correspondentes.

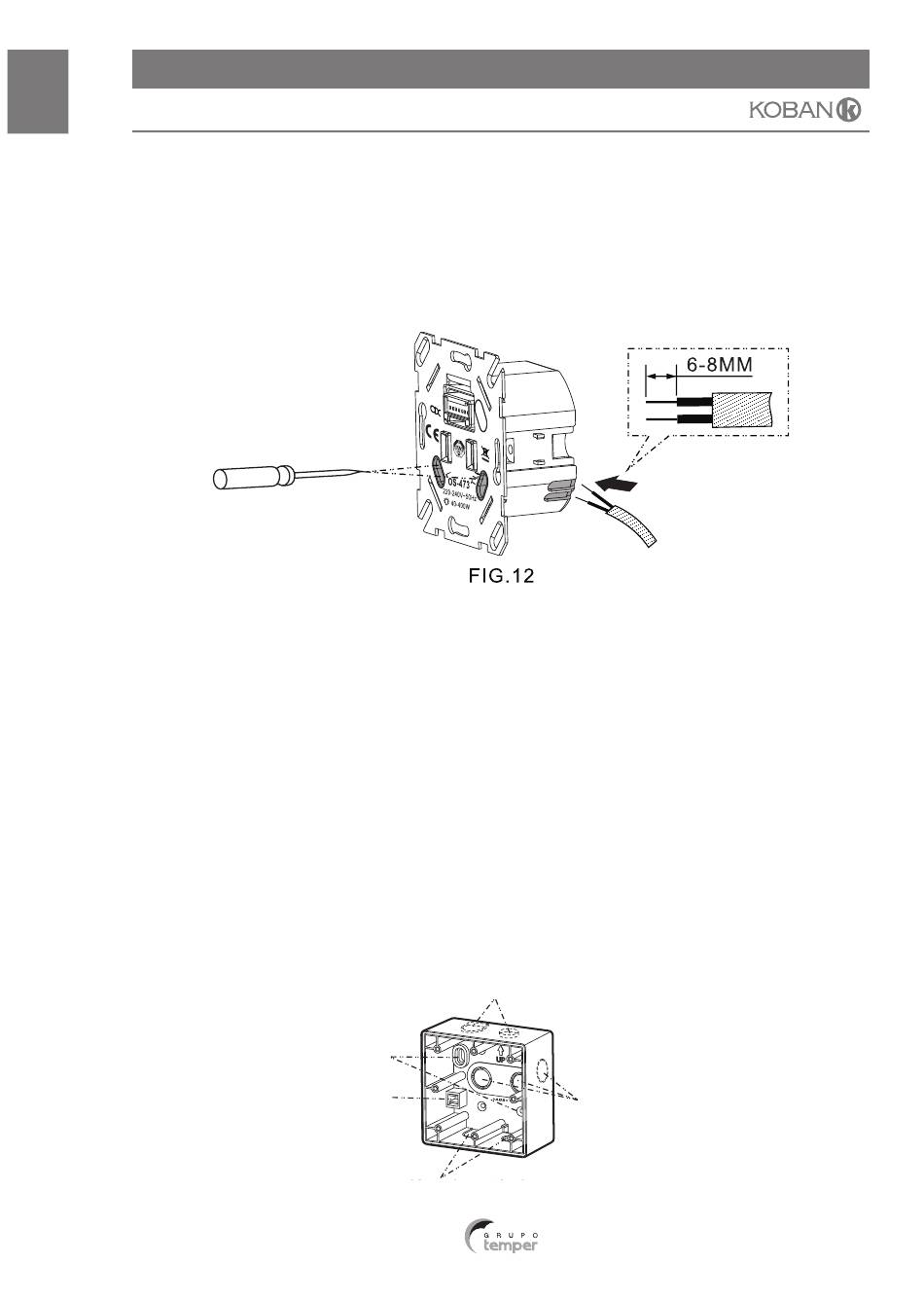

Com uma ferramenta, descarne 6-8mm do fio (Ver FIG.12).
• Aparafuse o terminal e assegure-se que os fios estão bem seguros.
Coloque o módulo de ligação no disjuntor de padrão europeu (Ver
•
FIG.14-A).
Junte a cabeça do sensor e a estrutura de plástico. Em seguida, insira a
•
combinação de ambos no módulo de ligação por meio deum gancho
apontado à reentrância. Assegure-se que o conjunto de pinos e atomada
fêmea estão bem fixos (Ver FIG.2).
•
Forneça alimentação e consulte o ponto 4 para efetuar um teste e verificar
se o KDP8 se encontra a funcionar normalmente.
Instalação à superfície com disjuntor (Por exemplo, JB-40, uma compra
opcional)
•
As 7 entradas do JB-40 têm várias aplicações (Ver FIG.13). Quebre a
entrada que deseja utilizar para a passagem dos fios e insira os fios no
buraco correspondente.
Entradas de
parafuso x2
Terminal Terra
Manual de instruções |
Entradas
Entradas
26
Entradas
