Instalación de una bomba sumergible para pozo (continuación).
Proceso B: pasos 1 al 5, En el pozo (continuación).
PASO
5

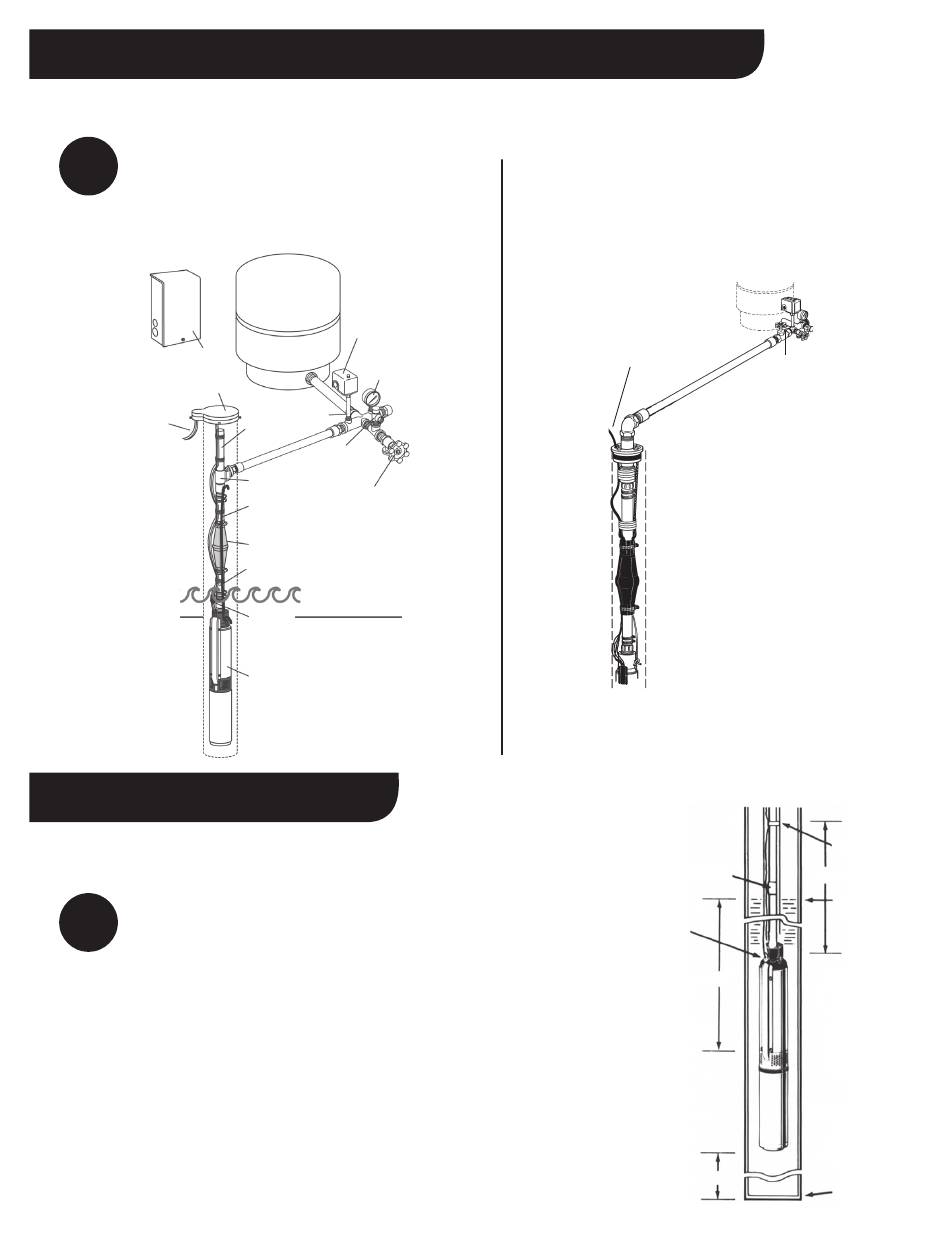

Instalación típica de una bomba
sumergible para pozos con adaptador horizontal
CAJA
DE CONTROL
PLANTILLA DEL POZO
CABLE DE DOS CONDUCTORES
MÁS CONEXIÓN A TIERRA AL
INTERRUPTOR DE PRESIÓN
CABLE DE TRES CONDUCTORES
MÁS CONEXIÓN A TIERRA
A LA CAJA DE CONTROL
Descenso de la bomba
Proceso C: paso 1 (único),
Descenso de la bomba
Con la ayuda de alguna persona, baje con cuidado
PASO
el ensamblaje de la bomba en el pozo. Deslice la
1
conexión de tubos horizontal en la ranura horizontal.
Agarre firmemente el ensamblaje y la cuerda de
seguridad atada a la plantilla del pozo para impedir
que el ensamblaje caiga dentro del pozo.
Después de que el proceso C: paso 1, Descenso de la
bomba, haya sido finalizado, proceda con el proceso
D: pasos 1 al 4, En la casa.
LÍNEA DE ATENCIÓN AL CLIENTE:
1-800-942-3343
De lunes a viernes, desde las 7 a.m. a las 5 p.m.,
horario estándar de la costa este
www.waterace.com
23833A019S
A
TANQUE
DE PRESIÓN
INTERRUPTOR DE PRESIÓN
MANÓMETRO
CONEXIÓN
EN TE DEL
TUBERÍA
TANQUE
VERTICAL
GALVANIZADA
VÁLVULA DE
DESCARGA
DE PRESIÓN
ADAPTADOR
HORIZONTAL
VÁLVULA DE PURGA
CUERDA
DE SEGURIDAD
SUPRESOR DE TORSIÓN
TUBERÍA DE PLÁSTICO
PARA POZO PROFUNDO
JUEGO
NIVEL DE AGUA
DE EMPALMES
ESTÁTICO
DE CONTRACCIÓN
TÉRMICA
BOMBA
(sólo EE.UU.)
Instalación típica de una bomba
sumergible para pozos con sello
AL INTERRUPTOR
DE PRESIÓN (2 CONDUCTORES)
A LA CAJA DE CONTROL
CABLE
DE SEGURIDAD
MÍNIMO DE 10 PIES (3 METROS)
MÍNIMO DE 5 PIES (1.5 METROS)
32
B
VÁLVULA DE
COMPUERTA OPCIONAL
INSTALACIÓN
DEL SELLO
DE POZO COMPLETA
DESCENSO DE LA BOMBA
VERIFIQUE
UNA EL CABLE
LA VÁLVULA
CON UNA CINTA
CADA
CADA 3 METROS
200 METROS
NIVEL DE AGUA
DE BOMBEO
FONDO
DEL POZO
