P
RÉCAUTIONS À PRENDRE LORS DE
'
L
INSTALLATION

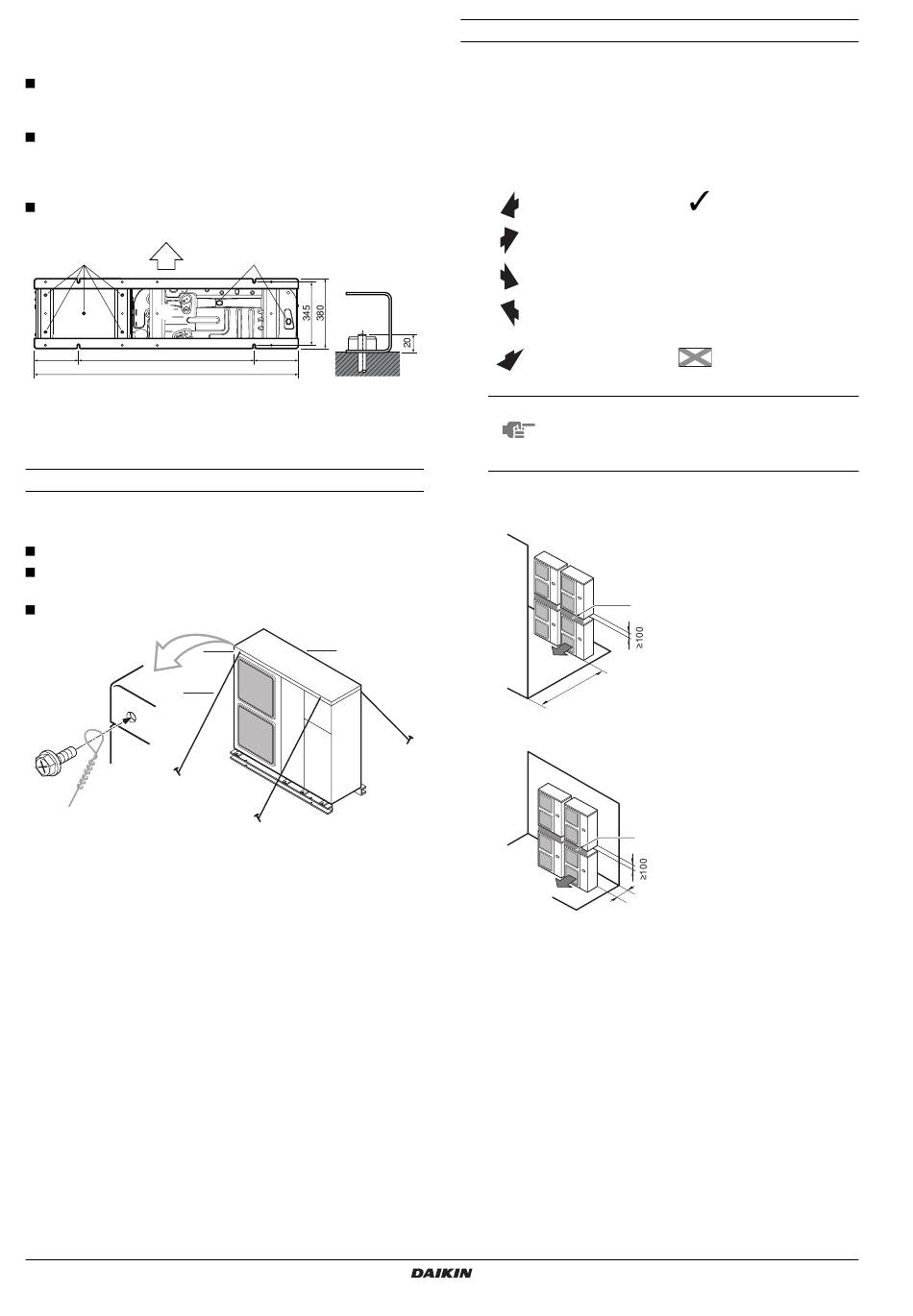

Vérifier la robustesse et le niveau du sol où l'unité doit être
installée pour qu'elle ne provoque ni bruit ni vibration de
fonctionnement après l'installation.
Conformément à l'illustration montrant le plan de la fondation,
fixer fermement l'unité à l'aide des boulons de fondation.
(Préparer quatre jeux de boulons de fondation M12, se procurer
les écrous et les rondelles sur le marché.)
Il vaut mieux visser les boulons de fondation jusqu'à ce que leur
longueur soit à 20 mm de la surface de la fondation.
C
A
B
240
955
1435
A
Côté décharge
B
Vue du bas (mm)
C
Orifice d'évacuation
Méthode d'installation pour prévenir le basculement
S'il y a lieu de prévenir un basculement de l'unité, procéder à
l'installation comme le mentionner l'illustration.
préparer les 4 câbles comme indiqué sur les croquis
dévisser le panneau supérieur aux 4 emplacements indiqués
par A et B
introduire les vis dans les oeillets et les visser à fond
A
A
C
A
Emplacement des 2 trous de fixation à l'avant de l'unité
B
Emplacement des 2 trous de fixation à l'arrière de l'unité
C
Câblage: non fourni
Manuel d'installation
5
C
240
B
Installation d'espace d'entretien
Les chiffres utilisés dans les figures représentent les dimensions en
mm.
(Se référer au chapitre
"Précautions à prendre lors de l'installation" à
la page
5.)
Précaution
(A) En cas d'installation non superposée
Obstacle côté aspiration
Obstacle côté
refoulement
Obstacle côté gauche
Obstacle côté droit
Obstacle sur face
supérieure
REMARQUES
La distance minimale B1 dans la
mentionne
fonctionnement de l'unité. L'espace requis pour
l'entretien est cependant de 300 mm.
(B) Dans le cas d'une installation superposée
1.
Dans le cas d' obstacles devant le côté sortie.
A
≥1000
2.
Dans le cas d' obstacles devant l'entrée d'air seulement.
A
≥300
Ne pas superposer plus d'une unité.
Une dimension d'environ 100 mm est requise pour la pose du tuyau
d'évacuation de l'unité supérieure. Etanchéiser la partie A afin
d'empêcher l'air de sortie de dériver.
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Groupe d'eau glacée refroidi par air et ther mopompes air-eau
(Voir figure 1)
Un obstacle est présent
1
Dans ces cas, fermer
le bas du bâti de
l'installation pour éviter
que l'air refoulé ne soit
dérivé.
2
Dans ces cas, seules
2 unités peuvent être
installées.
Cette situation n'est pas
autorisée
figure 1
l'espace
requis
pour
un
réversibles modulaires
4PW51587-1A
bon
