Introduction
Ce guide couvre l'installation et la configuration de l'unité d'interface de porte du système IVPC. L'interface de porte
IVPC-DI peut être utilisée comme carillon, sortie relais sèche ou les deux. Les applications courantes sont la
commutation de l'alimentation vers un verrou magnétique ou une gâche de porte.
Veuillez consulter les exemples de circuits ci-dessous pour trouver des idées.
Informations générales
<<
Voyants DEL
Sous tension
(avant le
jumelage)
Sous tension
(jumelage
complété)
Jumelage réussi
[tonalité 1]
Échec de
jumelage
[Bips]
Tonalité/
déverrouillage
[tonalité 1 à 5 ou
sourdine]
<<
Exemples de câblage de sortie relais
N.O.
COM
Alimentation électrique
Ce qu'il faut prévoir
Montage et câblage ;
1
signal aux appareils externes.
Jumelage ;
2
ou par le biais de l'application Optex Vision.
Vérification du fonctionnement ;
3
appareils externes du système.
GUIDE DE CONFIGURATION ET D'INSTALLATION
>>
Clignotant (rouge)
Lumière fixe (rouge)
Clignotant (bleu)
Clignotant (rouge)
Un clignotement (rouge)
>>
Gâche de la porte
monter l'interface de porte IVPC-DI, brancher les fils d'alimentation et les fils de
jumeler l'interface de porte IVPC-DI au portier IVPC-DS, en utilisant la station mobile IVPC-MS
Interface de porte IVPC-DI
<<

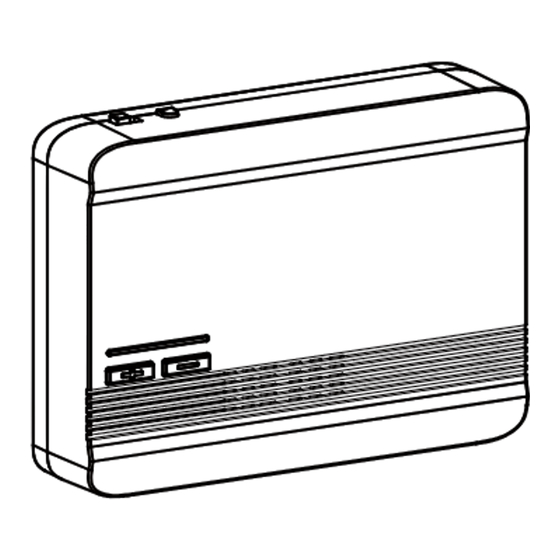

Identification des pièces
Commutateur de jumelage
Plaque de montage
Sélecteur de mode
Le voyants
DEL
Haut-parleur
Bouton de volume +/-
(sourdine et 3 niveaux)
- Pendant le réglage du volume, le type de tonalité
par défaut retentit, quel que soit le type de tonalité
sélectionné.
- Un bip de confirmation retentit lorsque l'appareil est
mis en sourdine.
COM
N.C.
vérification de la performance de l'interface de porte IVPC-DI et des
- 1 -
N° 59-2766-4 2006-29
>>
Bornier ; sortie relais
Bornier ; entrée d'alimentation
Verrou magnétique
Alimentation électrique
FR
< Accessoires >
Vis et chevilles
