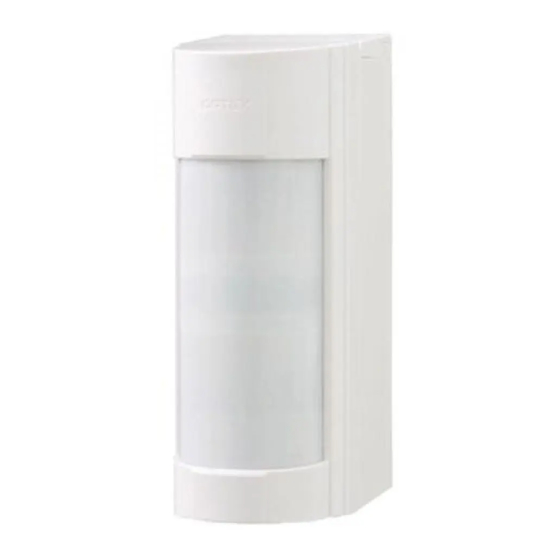

DETECTEUR D'EXTERIEUR MULTIDIMENTONNEL
DETECTEUR D'EXTERIEUR MULTIDIMENTONNEL
Série VX Infinity
Série VX Infinity
MODELE FONCTIONNANT SUR BATTERIE
VXI-R
Modèle fonctionnant sur batterie avec 2 PIR
VXI-RAM
VXI-R avec traitement anti-masquage
VXI-RDAM
VXI-RAM avec micro-ondes
La série VX Infinity
pertes de rapports. La série VX Infinity
un environnement extérieur difficile.
CARACTERISTIQUES
CARACTERISTIQUES DE BASE
- 12 m (40 ft) avec modèle de détection flexible et réglable à 90 degrés et il y a 5 options.
- SDMA logique pour compensation avancée de température et immunité aux bruits de l'environnement.
- Masquage facile pour empecher la divulgation dans certaines zones.
- Double blindage conducteur contre les perturbations de lumière.
- Boîtier Conduit/batterieTX pour les deux modèles filaires et sans fil.
CARACTERISTIQUES EN OPTION
- IR active anti-masquage pour détecter les objets dissimulés
- Technologie robuste à double Mode basée sur le module micro-ondes OPTEX plaqué or.
- Circuit super basse énergie pour espérance de vie maximale de la batterie.
SOMMAIRE
1
2
TM
offre des fonctions de détection très fiables, ce qui réduit les erreurs ou les
TM
INSTRUCTIONS D'INSTALLATION
TM
TM
offre des performances de détection stable, même dans
3
2
4
3
5
4
6
4
4
7
5
7-1 SPECIFICATION
5
5
8
6
7
7
8
-1-
9
11
12
13
13
14
14
15

Publicité

Table des Matières
loading

Sommaire des Matières pour Optex VX Infinity Série

  • Page 1: Table Des Matières

    CARACTERISTIQUES EN OPTION - IR active anti-masquage pour détecter les objets dissimulés - Technologie robuste à double Mode basée sur le module micro-ondes OPTEX plaqué or. - Circuit super basse énergie pour espérance de vie maximale de la batterie. SOMMAIRE...
  • Page 2: Introduction

    INTRODUCTION 1-1 AVANT L'INSTALLATION Ne pas suivre les instructions fournies avec ces instructions et une mauvaise manipulation Avertissement peut causer des blessures graves voire mortelles. Ne pas suivre les instructions fournies avec ces instructions et Attention une mauvaise manipulation peut causer des blessures graves et/ou des dommages matériels. La marque indique une recommandation.
  • Page 3: Identification Des Pieces

    VXI-R -Précautions à prendre pour l'installation de deux ou plusieurs capteurs VXI-RAM VXI-RDAM Ne pas installer deux ou plusieurs VXI-RDAMs côte à côte ou face à face. Cela pourrait provoquer un dysfonctionnement, la. VXI-RDAM peut être installée côté arrière contre côté arrière. Si vous montez sur le même mur, assurez-vous qu'un espace d'au moins 1,0 m (3,28 ft) est respecté...
  • Page 4: Zone De Detection

    1-3 ZONE DE DETECTION VUE DE COTE Position longueur limite 1 (par défaut) Remarque>> La longueur maximale de détection peut varier comme ci-dessous en raison des conditions (16,7 ft) (33,3 ft) (40 ft) thermiques de l'environnement. Position longueur limite 2 VUE DE DESSUS Zone du diagramme de la position horizontale D Position longueur limite 3...
  • Page 5: Preparation Transmetteur Radio

    2-3 PREPARATION TRANSMETTEUR RADIO Le transmetteur radio utilisé doit avoir des dimensions internes de L 150 × L34 × P 33 mm (L 5,91 x L 1,34 x P1,30 pouces) ou L 112 x L 55 x P 35 mm. (L 4,41 x L 2,17 × P 1,38 pouces) Unité: mm (pouces) Connecteurs à...
  • Page 6: Montage

    2-6 MONTAGE Montez la plaque de montage. Montez la boîtier arrière sur la plaque de montage. Placez le haut de la boîte Support mural Support poteau de retour sur le crochet. bande de métal * Utilisez une bande de métal avec 25 mm ou moins de largeur.
  • Page 7: Reglage De La Zone Angle

    2-7 REGLAGE DE LA ZONE ANGLE Position horizontale D Position horizontale B (Par défaut) (F: position symétrique) A B C A B C E F G E F G A B C E F G Position horizontale C Position horizontale A (E: position symétrique) (G: position symétrique) A B C...
  • Page 8: Reglage De La Longueur De Detection

    2-9 REGLAGE DE LA LONGUEUR DE DETECTION Régler la longueur de détection PIR en faisant glisser le PIR inférieure sur la position souhaitée. IMPORTANT LES DEUX ZONES DE DETECTION DOIVENT ETRE BLOQUEES POUR LA DETECTION Les deux zones de détection inférieures et supérieures sont bloquées Détection! Seulement la zone de détection supérieure...
  • Page 9: Reglagles Des Interrupteurs Dip

    REGLAGLES DES INTERRUPTEUR DIP Interrupteur DIP Sensibilité sélecteur PIR 1 MODE TEST MARCHE 2 MINUTEUR SAUVEGARDE BATTERIE 3 SORTIE ALARME 4 LED 5 ANTI-MASQUAGE 6 IMMUNITE MICRO-ONDES Réglage de la sensibilité MW VXI-R -MODE DE TEST DE MARCHE VXI-RAM Interrupteur DIP 1 VXI-RDAM POSITION FONCTION...
  • Page 10: Sortie D'alarme Et Trouble

    VXI-R -SORTIE D’ALARME ET TROUBLE VXI-RAM Interrupteur DIP 3 VXI-RDAM POSITION FONCTION N.O. Sortie N.O. N.C. Sortie N.C. (Réglage d’usine) N.C. ⇔ N.O. VXI-R -LED VXI-RAM Interrupteur DIP 4 VXI-RDAM POSITION FONCTION LED MARCHE LED ARRET Remarque>> (Réglage d’usine) Si les voyants LED, vérifiez le réglage du Interrupteur OFF ⇔...
  • Page 11: Test De Marche

    VXI-R -IMMUNITE MICRO-ONDES VXI-RAM Interrupteur DIP 6 VXI-RDAM POSITION FONCTION L'IMMUNITE MICROONDE est activée. Utilisez ce dans un IMMUNITE environnement difficile (par exemple: influence de la végétation). L'IMMUNITE MICROONDE n'est pas activée. (Réglage d’usine) STD ⇔ IMMUNITE VXI-R -SENSIBILITE PIR VXI-RAM SELECTEUR DE LA SENSIBILITE PIR VXI-RDAM...
  • Page 12: Led D'indication

    LED d'INDICATION Clignoter Voyant JAUNE ROUGE (VXI-RDAM seulement) <VXI-R> <VXI-RAM> Condition du détecteur Indicateur LED Préparation Remarque>> Clignote pendant environ 60 secondes. Le voyant clignote même si le Interrupteur DIP 4 (LED) est réglé sur "OFF". Alarme S'allume pendant 2 secondes. Détection de masquage (VXI-RAM uniquement) Clignote 3 fois, puis se répète.
  • Page 13: Batterie

    BATTERIE Le détecteur partage la batterie avec le transmetteur radio. Vérifiez que la batterie de 2,5 à 10,0 VDC est utilisé pour le transmetteur radio. 6-1 COMMENT REMPLACER LA BATTERIE En respectant les procédures 1 et 2 en "2-4 AVANT LE MONTAGE", enlevez le couvercle, puis retirez l'unité principale du boîtier arrière.
  • Page 14: Specification

    SPECIFICATIONS 7-1 SPECIFICATIONS Modèle VXI-R VXI-RAM VXI-RDAM Méthode de détection Infrarouge passif Infrarouge passif et micro-onde Couverture PIR 12,0 m (40 ft) 90° de largeur / 16 zones Limite de distance PIR 12 à 2,5 m (5 niveaux) Vitesse détectable 0,3 à...
  • Page 15: Reglage De La Zone De Detection Speciale

    REGLAGE DE LA ZONE DE DETECTION SPECIALE Utiliser les joints de masquage 2 à 6, vous pouvez définir une zone de détection spéciale pour la position horizontale A ou G. Réglez à la direction du réglage de zone Quand un autre réglage que le Sélectionner un joint de masquage de 2 masquage du joint 1, couper la souhaitée (position horizontale A ou G).
  • Page 16 (1) This device may not cause harmful interference. (2) This device must accept any interference received, including interference that may cause undesired operation. OPTEX INCORPORATED (USA) OPTEX SECURITY Sp.z o.o. (POLAND) OPTEX CO., LTD. (JAPAN) TEL:+1-909-993-5770 TEL:+48-22-598-06-55 (ISO 9001 Certified) Tech:(800)966-7839 URL:http://www.optex.com.pl/...
