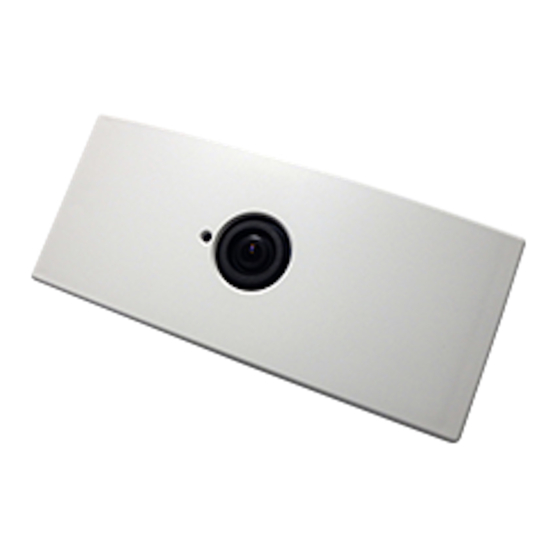

- Page 1 AKRIBOS / XENOVIEW Solution de collecte et de reports de données pour le comptage de personnes Manuel de Paramétrage Akribos / Xenoview OPTEX SECURITY Version : MP-VC1020-Xeno-170725-6...
- Page 2 Sommaire : Présentation ............................ 3 Installation logiciel Xenoview ......................4 Configuration Akribos ........................7 Connexion à l’Akribos ......................7 Mise à Jour date et heure ......................9 Modifications paramètres réseau ..................11 Modifications paramètres de comptage ................13 Test de comptage ........................17 Paramètres transfert de données FTP ...................
- Page 3 Akribos. L’application collectera des données seulement lorsque le programme est en cours d’exécution. Si le logiciel n’est pas en route, il récupérera la totalité des données au moment de son redémarrage. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p3/40...
- Page 4 PC. Ouvrez le dossier « XenoViewInstaller » et lancer l’utilitaire « XenoViewInstaller ». La page suivante apparaît, cochez « I accept the agreement » et cliquez sur « Next ». Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p4/40...
- Page 5 La page suivante apparaît, cliquez sur « Install ». Une fois l’installation faite (environ 2 secondes), la page suivante apparaît. Laissez coché « Launch XenoView » et cliquez sur « Finish » Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p5/40...
- Page 6 Le logiciel Xenoview se lance, la page suivante apparaît. Vous venez de finaliser l’installation du logiciel Xenoview. Le paramétrage du logiciel se fera dans un deuxième temps, en attendant laissez le ouvert. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p6/40...
- Page 7 L’adresse IP par défaut de l’Akribos est 192.168.0.249. Si l’Akribos a déjà été utilisé et que vous ne connaissez pas son adresse IP actuelle, vous avez la possibilité de lui redéfinir l’adresse IP par défaut en appuyant sur le bouton RESEST jusqu’au clignotement de la LED.
- Page 8 Sensor Status Count Check Admin : Accès à tous les menus *Pour configurer l’Akribos, il est nécessaire de se connecter avec le login « Admin ». Mot de Passe « User » : user Mot de Passe « Admin » : admin Manuel Installation Akribos –...
- Page 9 3.2 Mise à Jour date et heure Une fois le login « Admin » renseigné, la page suivante apparaît, il s’agit d’une page récapitulative des paramètres importants de l’Akribos. Cliquez sur l’onglet « Time Settings » en haut dans la barre noire.
- Page 10 La page suivante apparaît : En sortie d’usine, la date et l’heure de l’Akribos ne sont pas à jour. Vous pouvez paramétrer l’heure, en la synchronisant avec celle de votre PC. Pour ceci : Laissez le champs « Update » à «...
- Page 11 3.3 Modifications paramètres réseau Afin que Xenoview reçoive les données de votre Akribos, vous devez paramétrer l’adresse IP de celui- ci dans la même plage d’adresse que le PC qui héberge le logiciel Xeview. Exemple : adresse IP PC Xenoview = 192.168.171.40...
- Page 12 PC Xenoview et aucun autre équipement sur ce réseau ne l’avait. Dans le cas d’un système à plusieurs Akribos, renseignez une adresse IP différente à chacun, en veillant toujours à rester dans la même plage, ne modifiez que les 3 derniers chiffres.
- Page 13 Une fois votre PC réadressé dans la même plage que celle de l’Akribos, tapez dans la barre de recherche de votre navigateur internet la nouvelle adresse IP de l’Akribos et ré-identifiez-vous en «...
- Page 14 La sensibilité de détection o La taille des personnes détectées Count Area Settings Renseignez la hauteur d’installation de l’Akribos, en « millimètres » ou en « inch » au choix, dans la partie « Sensor Hight », comme ci-dessous : Ne touchez pas aux champs «...
- Page 15 Vous pouvez aussi choisir de faire apparaître ou pas une grille de repères avec un point tous les 30 cm. Still Image : Image fixe Live Image : Image en direct Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p15/40...
- Page 16 Lorsque la zone de comptage est très éclairée par un projecteur et que l’ombre des personnes est comptée Terminez en cliquant sur « Save parameters to sensor » pour sauvegarder vos paramétrages. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p16/40...
- Page 17 Count Settings » sont bons et que le comptage des personnes se fait correctement, il existe un moniteur de comptage. Cliquez sur l’onglet « Count Monitor » La page suivante apparaît : Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p17/40...
- Page 18 Monitor Settings », vous pouvez choisir la qualité de l’image et la vitesse de rafraichissement de l’image, ceci sert uniquement à mieux visualiser la scène en direct mais n’améliore en aucun cas le comptage des personnes par l’Akribos. « Quality »...
- Page 19 3.6 Paramètres transfert de données FTP Afin que le logiciel Xenoview puisse collecter et traiter les données de l’Akribos, vous devez renseigner différents paramètres. Pour cela cliquez sur l’onglet « Transfer Settings ». La page suivante apparaît : Manuel Installation Akribos – VC1020...
- Page 20 Renseignez le mot « root ». « Login Password » Cela représente le mot de passe pour que l’Akribos soit reconnu par Xenoview. Renseigner le mot « fK$pwQ%93 ». Laissez-le reste des paramètres par défaut. Manuel Installation Akribos – VC1020...
- Page 21 Vous pouvez tester la connexion entre Xenoview et l’Akribos en cliquant que le bouton « Test FTP Settings ». Le logiciel Xenoview doit être en service pour que le test soit concluant. Il est possible que votre pare-feu internet ou tout autre logiciel gérant les ports IP bloquent le port 21 qui est celui utilisé...
- Page 22 » « Data Transfer History » « Delete Transfer History » Laissez décochée la case « Delete » Sauvegarder les paramètres en cliquant sur le bouton « Save Transfer Settings ». Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p22/40...
- Page 23 Le MQTT Agent Port peut être laissé par défaut à 1883. Si un autre port est renseigné, il faut qu’il le soit aussi dans Xenoview. Tous les autres paramètres peuvent être laissés aux valeurs par défaut. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p23/40...
- Page 24 4.1 Démarrage de Xenoview Pour démarrer Xenoview, double cliquez sur l’icone La page principale s’ouvre. Vous pouvez passer la langue en français en cliquant sur le drapeau Français en haut à droite. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p24/40...
- Page 25 La licence est affichée en bas de la page principale. De base le logiciel Xenoview dispose d’une licence gratuite d’un mois pour 4 Akribos. Passé ce délai, vous devez donc en acquérir une. Double cliquez sur l’affichage de la licence, la page suivante apparaît : Manuel Installation Akribos –...
- Page 26 « Nombre d’éléments » Renseignez le nombre d’Akribos « Date de fin » Renseignez la date « 01/01/2100 » Cliquez sur le bouton « Ajouter à la liste de requêtes » Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p26/40...
- Page 27 Attention : il est impératif que le poste hébergeant le logiciel soit connecté à internet pour effectuer la demande en ligne. Si le PC n’a pas d’accès internet, veuillez contacter OPTEX. La page suivante apparaît : Cliquez sur « Appliquer la licence »...
- Page 28 Le message suivant apparaît : Cliquez sur « » Votre licence est maintenant active et vous pouvez à présent connecter vos Akribos. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p28/40...
- Page 29 4.3 Appairage capteur Akribos Pour appairer votre Akribos au logiciel Xenoview, cliquez sur « Unités Akribos ». La page suivante apparaît : Cliquez sur le bouton « Serveur FTP », la page suivante apparaît : Manuel Installation Akribos – VC1020...
- Page 30 ». « Nom d’Utilisateur » Renseignez le mot « root », qui correspond au nom d’utilisateur que vous avez rentré dans l’Akribos. « Mot de Passe » Renseignez le mot « fK$pwQ%93 », qui correspond au mot de passe rentrer dans l’Akribos.
- Page 31 Ceux-ci s’affichent automatiquement dans la liste du serveur FTP, comme ci-dessous, ceci peut prendre quelques minutes. Ensuite, pour configurer l’Akribos sur Xenoview, et lui donner un nom convivial afin de le repérer facilement, double cliquez sur la ligne correspondant à celui-ci.
- Page 32 Xenoview. Le « Xeno Site Name » est le nom du site de l’Akribos (exemple le nom du magasin ou de l’entreprise) Le « Xeno Entrance Name » est le nom de l’Akribos (exemple porte atelier ou couloir bureaux) Manuel Installation Akribos –...
- Page 33 Pour Xenoview, les données dans la colonne 1 de l’Akribos seront prises en comptes comme des entrée et les données de la colonne 2 de l’Akribos seront prises en comptes comme des sorties. Ces colonnes correspondent aux directions choisies dans les paramètres «...
- Page 34 Cochéz cette case. « MQTT Port » Laissez noté 1883, sauf dans le cas d’un numéro de port différent notifié sur le capteur Akribos. Terminez en cliquant sur le bouton « » Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6...
- Page 35 4.5 Données brutes Les données brutes de tous les Akribos connectés peuvent être consultés en cliquant sur le bouton « Données brutes » sur le formulaire de commande principal. Cela lancera la page suivante : Manuel Installation Akribos – VC1020...
- Page 36 Cela est dû au fait que les nombreux appareils, appartenant à différents sites, peuvent avoir le même ID de périphérique. En cochant la case « Out », vous afficherez également les périphériques non connectés Une fois votre Akribos choisi, cliquez sur le bouton « Lecture ».
- Page 37 En cliquant sur le bouton « Lecture », l’ensemble des données de comptage de l’Akribos sélectionné seront affichées, comme ci-dessous. En cliquant sur l’onglet « Real Time », il est possible de visualiser les données de comptage en temps réel, ce qui peut permettre de valider facilement le bon fonctionnement du système.
- Page 38 4.6 Rapports L’onglet « Rapports » de Xenoview est la partie dédiée utilisateur. C’est dans cet onglet que l’ensemble des données des Akribos sont traités et affichés afin que l’utilisateur puisse les interpréter. Pour cela cliquez sur le bouton « Rapports » du formulaire de commande principal.
- Page 39 Affichage des données sous forme de graphique à barre Table Affichage des données sous forme de tableur Direct Affichage des données en direct Access Control Affichage de l’occupation en direct Graphique : Table : Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p39/40...
- Page 40 Nombre de personnes le plus élévé relevé pendant la journée avec la date et l’heure à laquelle c’est arrivé. La partie de gauche de la page est celle pour les paramètres d’affichage des données. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p40/40...
- Page 41 Avec la liste déroulante « Emplacement », dans le cas ou plusieurs Akribos correspondant à plusieurs sites sont connectés sur le même Xenoview, vous pouvez choisir d’afficher seulement les données du site voulu. Dans l’onglet « Date de Début », vous choisissez la date à laquelle l’affichage des données va correspondre.
- Page 42 ») où les données du nombre de personnes présentes (« Occupation »). « Visiteurs » Le nombre de personnes entrées sur le site est affiché selon les heures que vous avez choisies. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p42/40...
- Page 43 Ne pas prendre en compte le taux d’occupation pour des application de sécurité. Il est possible d’exporter ou d’imprimer les données affichées à l’aide des boutons « », « Impression » et « Exportation ». Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p43/40...
- Page 44 Pour ceci, cliquez sur l’onglet « Access Control ». La page suivante s’affiche : L’ensemble des images et textes de cette page sont configurable, en cliquant sur le bouton « Access Control » dans la barre de gauche. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p44/40...
- Page 45 - La partie suivante sert à configurer les couleurs du texte et du fond d’écran. Vous pouvez choisir aussi d’afficher un texte à droite de la page, en tapant le message voulu. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p45/40...
- Page 46 - le logo de l’entreprise - les images de passage autorisé ou interdit - les divers symbole représentant les données - Pour finir, vous pouvez modifier l’ensembles des textes d’affichage de données de la page. Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p46/40...
- Page 47 Manuel Installation Akribos – VC1020 Version : MI-VC1020-170725-6 p47/40...
