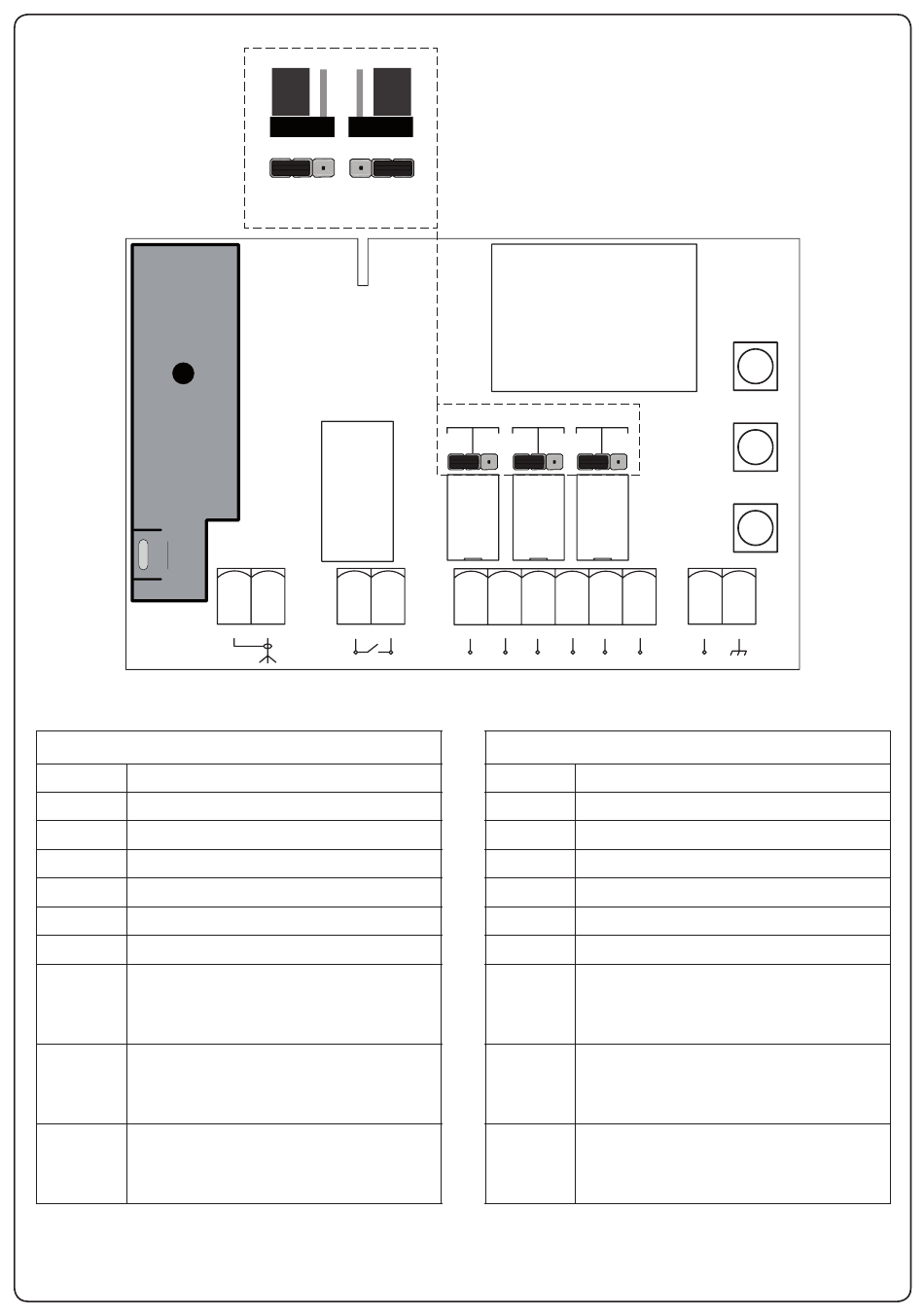

V2 RXP4-C Mode D'emploi page 2

ITALIANO - COLLEGAMENTI ELETTRICI
A1
NON UTILIZZATO
A2
Ingresso dati
B1 - B2
Uscita relè 1 (Max. 5A - 230Vac) - contatto N.A.
Z1 - Z2
Uscita relè 2 (Max. 1A - 30Vdc)
Z3 - Z4
Uscita relè 3 (Max. 1A - 30Vdc)
Z5 - Z6
Uscita relè 4 (Max. 1A - 30Vdc)
T1 - T2
Alimentazione 12 - 24 Vac / 12 - 36 Vdc
J2
Jumper per selezionare il tipo di contatto
dell'uscita relè 2
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
J3
Jumper per selezionare il tipo di contatto
dell'uscita relè 3
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
J4
Jumper per selezionare il tipo di contatto
dell'uscita relè 4
Posizione 1: contatto N.A.
Posizione 2: contatto N.C.
All manuals and user guides at all-guides.com
1 2
A1 A2 B1 B2
ANT OUT1
8.8.8.8
J2 J3 J4
NO NC NO NC NO NC
Z1 Z2 Z3 Z4 Z5
OUT2 OUT3 OUT4
ENGLISH - ELECTRIC CONNECTIONS
A1
NOT USED
A2
Data input
B1 - B2
Relay output 1 (Max. 5A - 230Vac) - N.O. contact
Z1 - Z2
Relay output 2 (Max. 1A - 30Vdc)
Z3 - Z4
Relay output 3 (Max. 1A - 30Vdc)
Z5 - Z6
Relay output 4 (Max. 1A - 30Vdc)
T1 - T2
Power supply 12 - 24 Vac / 12 - 36 Vdc
J2
Jumper for selecting the type of contact of
relay 2 output:
Position 1: N.O. contact
Position 2: N.C. contact
J3
Jumper for selecting the type of contact of
relay 3 output:
Position 1: N.O. contact
Position 2: N.C. contact
J4
Jumper for selecting the type of contact of
relay 4 output:
Position 1: N.O. contact
Position 2: N.C. contact
UP
MENU
DOWN
Z6 T1 T2
GND
+
Vcc
