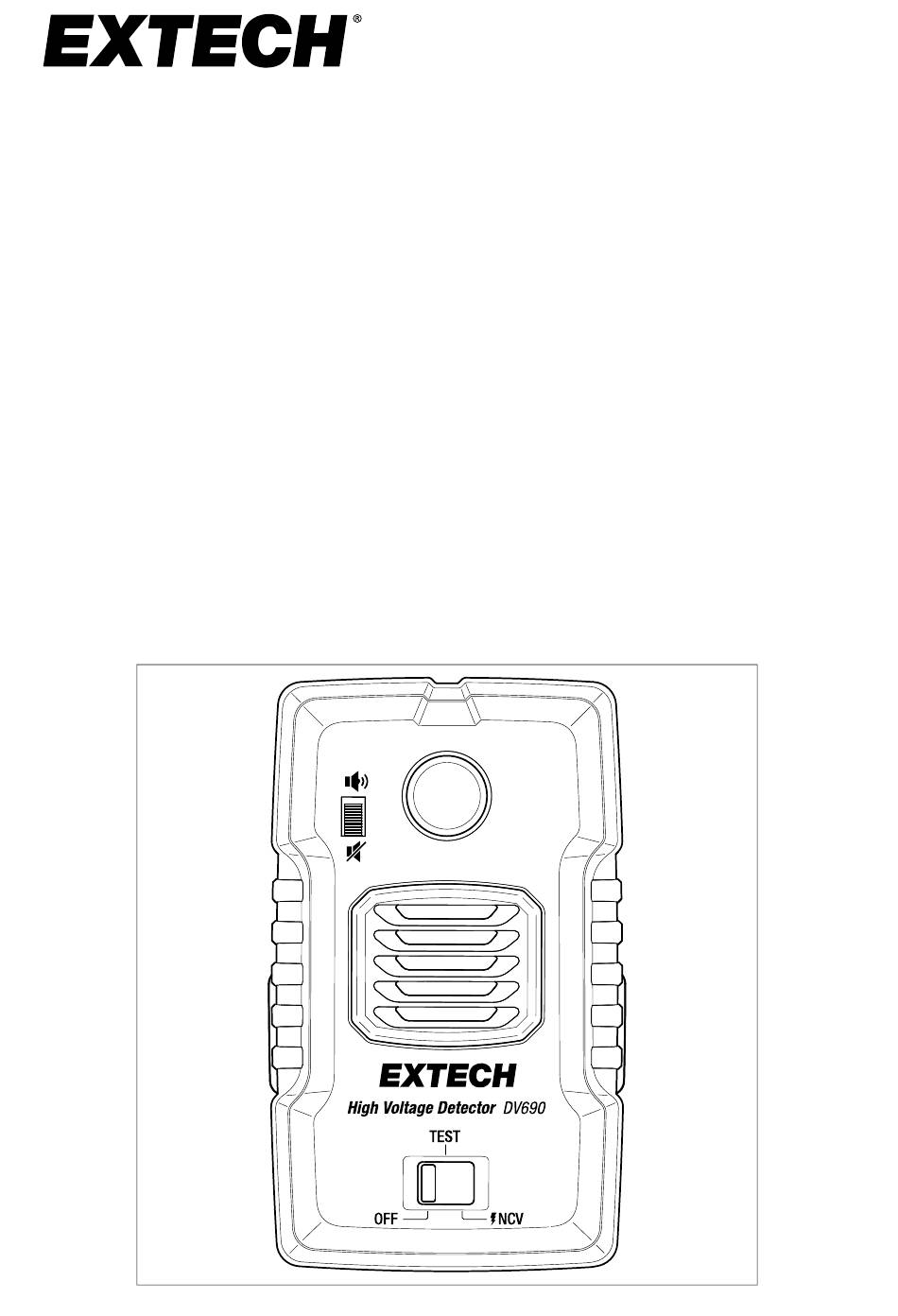

Manuel
d'utilisation

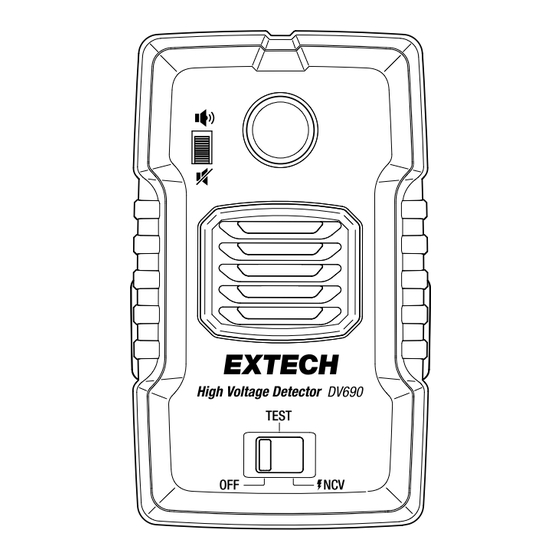

Détecteur haute tension
MODÈLE DV690

Publicité

Table des Matières
loading

Manuels Connexes pour Extech DV690

Sommaire des Matières pour Extech DV690

  • Page 1 Manuel d'utilisation Détecteur haute tension MODÈLE DV690...

  • Page 2: Table Des Matières

    Autotest automatique ..........5 Test de vérification manuelle ......... 5 Test du niveau de l'avertisseur sonore ......5 Port du DV690 ..............6 Options de port du détecteur ......... 6 Utilisation d'une perche isolante ...........7 Comment fixer le détecteur à une perche isolante ....7 Étapes de fonctionnement de base........8...

  • Page 3: Introduction

    Introduction 1.1 Présentation du produit Le détecteur haute tension Extech, modèle DV690, détecte la présence de tension alternative et vous avertit (de manière audible et visible) lorsque vous êtes à proximité d'équipements sous tension et de tensions dangereuses. La plaque de capteur sans contact détecte les champs électriques rayonnés lorsqu'elle approche d’un conducteur sous tension.

  • Page 4: Description Du Produit

    Description du produit 2.1 Descriptions avant et arrière Figure 2.1 Description du produit 1. Témoin LED : S'allume lorsqu'une tension est détectée 2. Commutateur de désactivation de l'alerte sonore 3. Avertisseur sonore : Se déclenche lorsqu'une tension est détectée 4. Commutateur de sélection de fonction 5.

  • Page 5: Adaptateur De Fixation Pour Perche Isolante

    Description du produit 2.2 Adaptateur de fixation pour perche isolante Figure 2.2 Accessoires d'adaptateur pour perche isolante 1. Cylindre 2. Vis de cylindre 3. Support de cylindre 4. Raccord cannelé universel Pour obtenir des instructions sur le montage de l'adaptateur, sa connexion au détecteur et la fixation d'une perche isolante, reportez-vous à...

  • Page 6: Fonctionnement Sur Piles

    Fonctionnement sur piles Le DV690 est alimenté par piles et nécessite trois (3) piles alcalines « AA » de 1,5 V, à installer dans le compartiment arrière. Si le détecteur n'émet pas d'alarme sonore et visuelle lorsque vous placez le commutateur de fonction en position TEST, remplacez les piles et réessayez.

  • Page 7: Tests De Vérification Du Produit

    Tests de vérification du produit AVERTISSEMENT Avant toute utilisation, veuillez effectuer toutes les procédures de vérification ci-dessous pour garantir un fonctionnement correct et sûr. Le non-respect de cet avertissement peut entraîner des blessures graves, voire mortelles. 4.1 Autotest automatique 1. Réglez le commutateur de fonction sur la position TEST. 2.

  • Page 8: Port Du Dv690

    Port du DV690 Vous pouvez tenir le DV690 simplement à la main ou le porter sur un vête- ment pour plus de liberté. Pendant son utilisation, le détecteur peut être porté autour du cou ou du bras, ou fixé sur le devant d’une poche de veste ou d’une ceinture.

  • Page 9: Utilisation D'une Perche Isolante

    Hastings HV3357). 6.1 Comment fixer le détecteur à une perche isolante Figure 6.1 Fixation de l'adaptateur de la perche isolante sur le DV690. Fixez le cylindre (1) au détecteur en connectant le support de cylindre (2) aux fentes à l'arrière du détecteur.

  • Page 10: Étapes De Fonctionnement De Base

    3. Vous pouvez porter le détecteur sur un vêtement, le tenir à la main ou le fi- xer à une perche isolante, comme expliqué à la Section 5, Port du DV690 et à la Section 6, Utilisation d'une perche isolante.

  • Page 11: Considérations Sur La Distance À La Source De Tension

    DV690 et le transformateur est d'environ 25 cm (10 pieds) lorsque les alarmes se déclenchent. • Poteau électrique (7,2 à 14,4 kV CA) : La distance entre le DV690 et le poteau électrique est d'environ 0,8 à 1,5 m (2,6 à 5 pieds) lorsque les alar- mes se déclenchent.
  • Page 12 Considérations sur la distance à la source de tension Figure 8.1 Illustration de référence pour la distance à la tension ATTENTION L'illustration de la figure 8.1 est présentée en tant que recommandation générale à des fins de référence uniquement. Les distances sont des approximations et les tensions peu- vent varier selon le site d'utilisation.

  • Page 13: Spécifications

    Spécifications Plage de détection de ten- 100 V CA à 69 kV CA sion CA Bande passante de 50 à 60 Hz fréquence Intensité du son de l'avertis- 106 dB max (env.) ; l'intensité varie en fonction des varia- seur sonore tions de tension détectée Alerte visuelle LED rouge vif d'une intensité...

  • Page 14: Garantie De Deux Ans

    Garantie de deux ans FLIR Systems, Inc. garantit que cet instrument de la marque Extech ne pré- sente aucun défaut matériel ou de main-d'œuvre pendant deux ans à partir de la date d'expédition. Consultez l'intégralité des conditions de garanties en suivant le lien ci-dessous.

  • Page 15: Service Et Assistance

    Service et assistance Liste des numéros d'assistance téléphonique : https://support.flir.com/contact Étalonnage, réparation et retours par e-mail : repair@extech.com Assistance technique : https://support.flir.com #NAS100064; r. AA/73954/73959; fr-FR...
  • Page 16 #NAS100064; r. AA/73954/73959; fr-FR...
  • Page 18 Manuel d'utilisation last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
