相连接，您必须通过硬盘的相应跳线把第二个硬盘设置为从盘模式。您可将一个主盘和一个从盘与 IDE2
相连接。
微星提醒您...
如果您打算在一条硬盘线上连接两个硬盘，您必须将第二个硬盘设为从盘。请参考硬盘所附的说明手册
设定主/从盘模式。

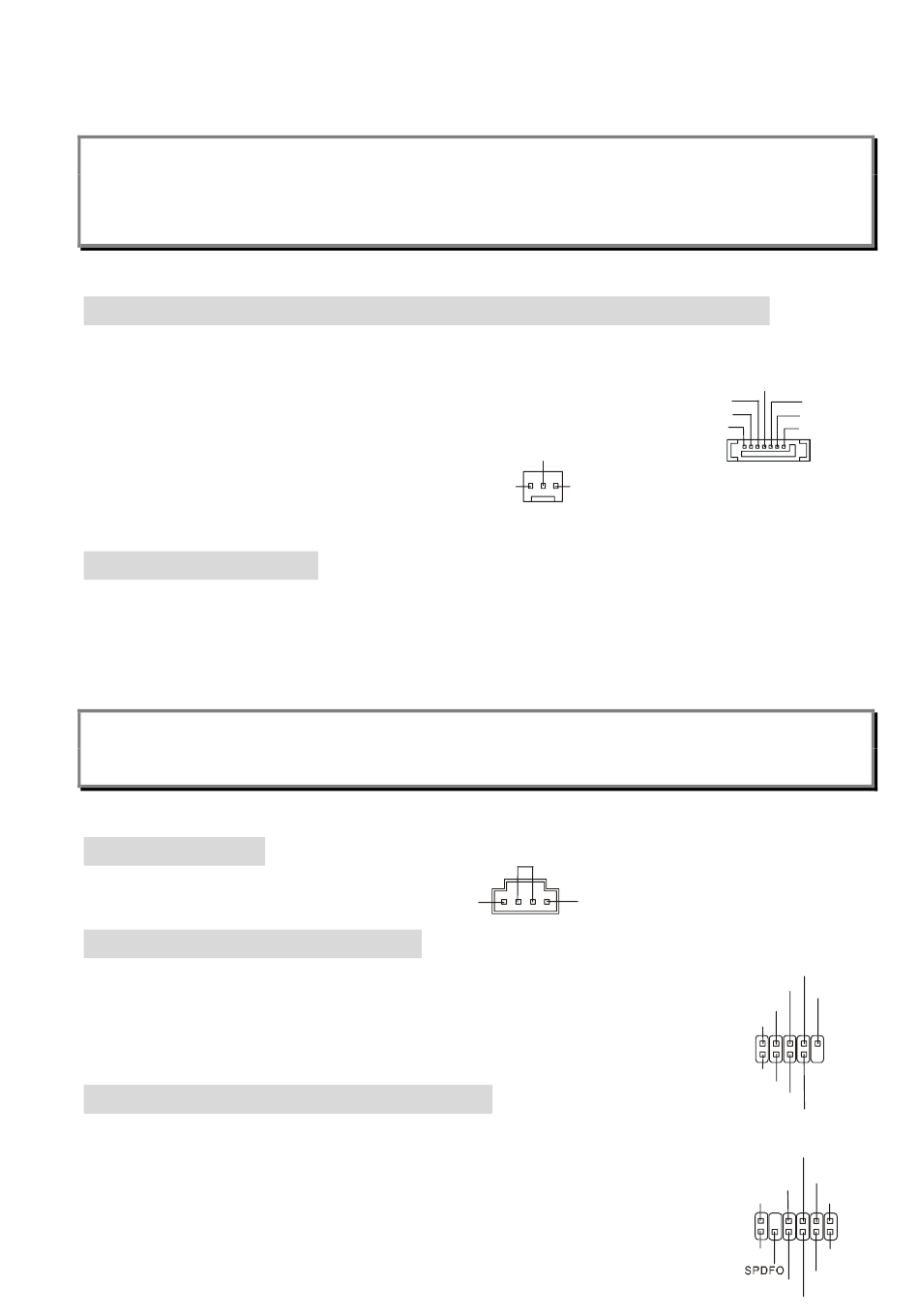

Serial ATA RAID 0, 1 接口：SATA1, SATA2（对于 PT880/PT8 Neo-V）
南桥 VIA VT8237 提供了 2 个 SATA 端口以连接 2 个 Serial ATA（Serial ATA RAID）设备并支持 RAID 0
或 1，使得管理存储子系统更简易。每个接口都支持第一代 Serial ATA，数据速率
达到 150 MB/s。两个接口都兼容 Serial ATA1.0 规格。
风扇电源接口：CPUFA1
CPUFA1（处理器风扇）支持+12V 的系统散热风扇，使用 3 -pin 接头。当您将接线接到风扇接头时请注
意红色线为正极，必须接到+12V，而黑色线是接地，必须接到 GND。如果您的主机板有系统硬件监控芯
片，您必须使用一个特别设计的支持速度侦测的风扇方可使用此功能。
微星提醒您...
请询问厂商以使用适当的 CPU 降温风扇。
CD-In 接口：JCD1
此接口为 CD-ROM 的音频接口。
®
2 接口：JDB1（选配）
D-Bracket
主板提供了 JDB1 接头以连接到 D-Bracket
规格的一个 USB 档板，其上镶嵌了四个指示灯，它通过指示灯组合的 16 种信号，帮
助用户诊断系统问题。
S-Bracket（SPDIF）接口：JSP1（选配）
此接口允许您连接一个 S-Bracket 挡板到 Sony & Philips 数字接口（SPDIF） 。S- Bracket
有 2 个 SPDIF 插孔以传输数字音频（一个是光纤接口，另一个是同轴接口） ，和 2 个
All manuals and user guides at all-guides.com
R
®
2。D-Bracket
65
+12V
GND
SENSOR
GND
L
®
2 是支持 USB1.1 和 USB2.0
GND
RXN
TXN
RXP
TXP
GND
GND
7
1
DBR4
DBR3
NC
DBR2
DBR1
2
10
1
9
DBG1
DBG2
DBG3
DBG4
SOUT-R
SOUT-L
SPDFO
VDD3
GND
12
2
1
11
VCC5
GND
CET-OUT
GND
LFE-OUT
