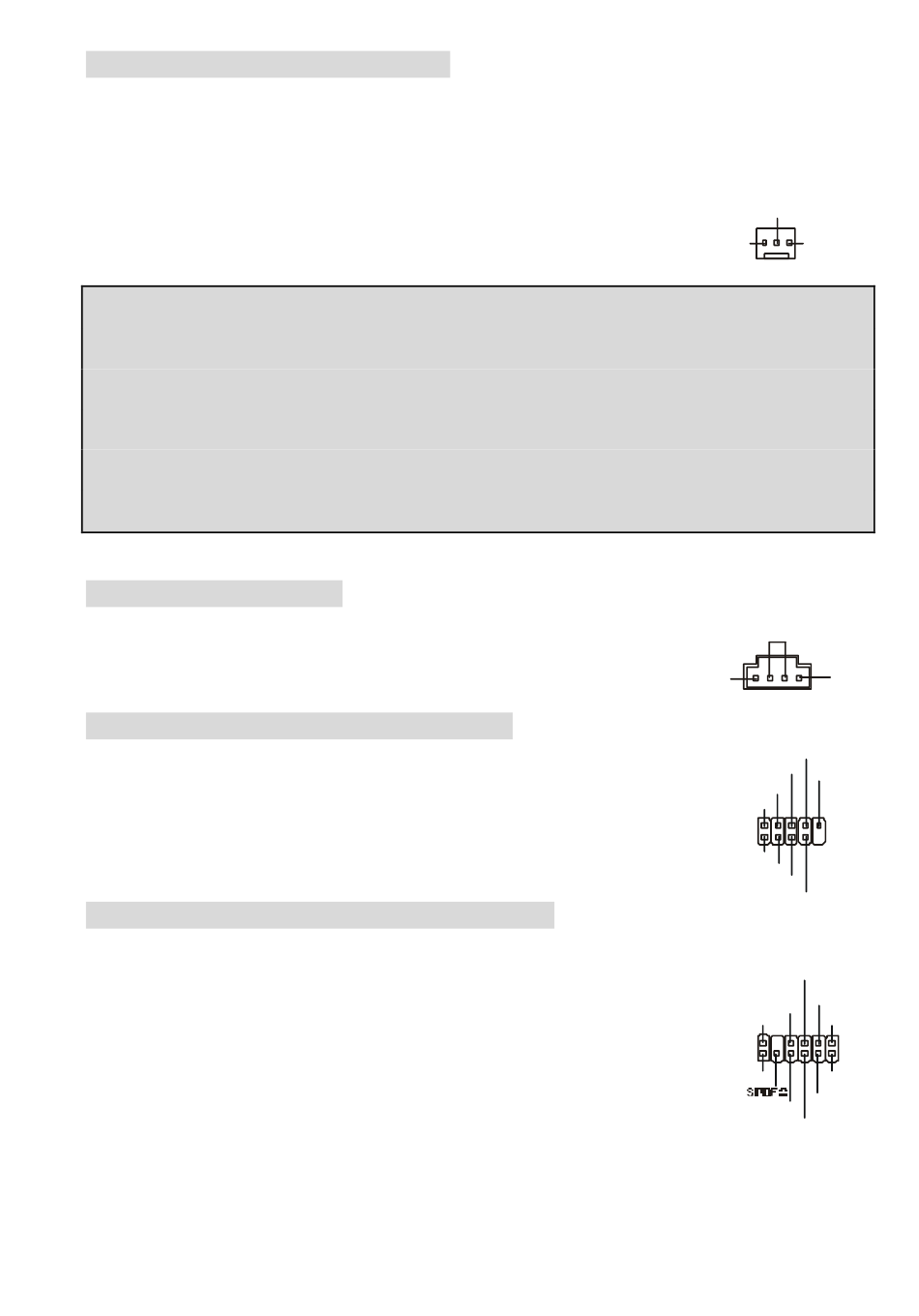

Stromanschluss für Lüfter: CPUFA1
Die Anschlüsse CPUFAN1 (CPU-Lüfter) und SYSFAN1 (System Lüfter) sind für Lüfter mit einer
Betriebsspannung von +12V geeignet. Es werden Lüfter mit 3-poligem Stecker unterstützt. Bitte
beachten Sie, dass die rote Ader des Lüfterkabels mit 12V und die schwarze Ader des Kabels mit
Masse (GND) verbinden. Das Mainboard unterstützt über das Sensor-Signal das
Auslesen der Drehzahl des Lüfters.
MSI erinnert Sie...
1. Verwenden Sie stets einen geeigneten CPU-Lüfter und beachten Sie die Einbauhinweise i n diesem
Handbuch und in der Lüfterdokumentation.
2. CPUFAN1 unterstützt die Geschwindigkeitsregelung des Prozessorlüfters. Sobald Sie von der
Treiber-CD das Windows-Programm PC-Alert installiert haben, wird diese Regelung aktiviert.
PC-Alert regelt die Lüfterdrehzahl anhand der CPU-Temperatur.
CD-Audio-Eingang: JCD1
Hier können Sie das Audiokabel Ihres CD-Laufwerks anschließen.
®
D-Bracket
2 Anschluss: JDB1 (Optional)
Das Mainboard hat einen Kontakte für den Anschluß für den D-Bracket
ist ein USB Bracket, welches USB1.1 & 2.0 unterstützt. Es sind 4 LEDs integriert,
die durch 16 unterschiedliche Farbkombinationen Systemprobleme beim Start
signalisieren können.
S-Bracket (SPDIF) Anschluss: JSP1 (Optional)
An diese Kontakte können Sie ein S-Bracket für die Sony & Philips Digital Schnittstelle (SPDIF)
anschließen. Das S-Bracket hat 2 SPDIF Ausgänge für digitale Audioübertragung
(einmal für optische und einmal für elektrische Verbindung) und 2 analoge 4-Kanal
Audio-Ausgänge.
Um den optischen SPDIF anzuschliessen, müssen Sie vom D-Bracket den
schwarzen Schutzstecker abziehen.
All manuals and user guides at all-guides.com
30
+12V
GND
GND
R
DBR4
®
®
2. D-Bracket
2
DBR3
DBR2
DBR1
2
1
DBG1
DBG2
DBG3
DBG4
SOUT-R
SPDFO
VDD3
2
1
VCC5
GND
LFE-OUT
SENSOR
L
NC
10
9
SOUT-L
GND
12
11
GND
CET-OUT
