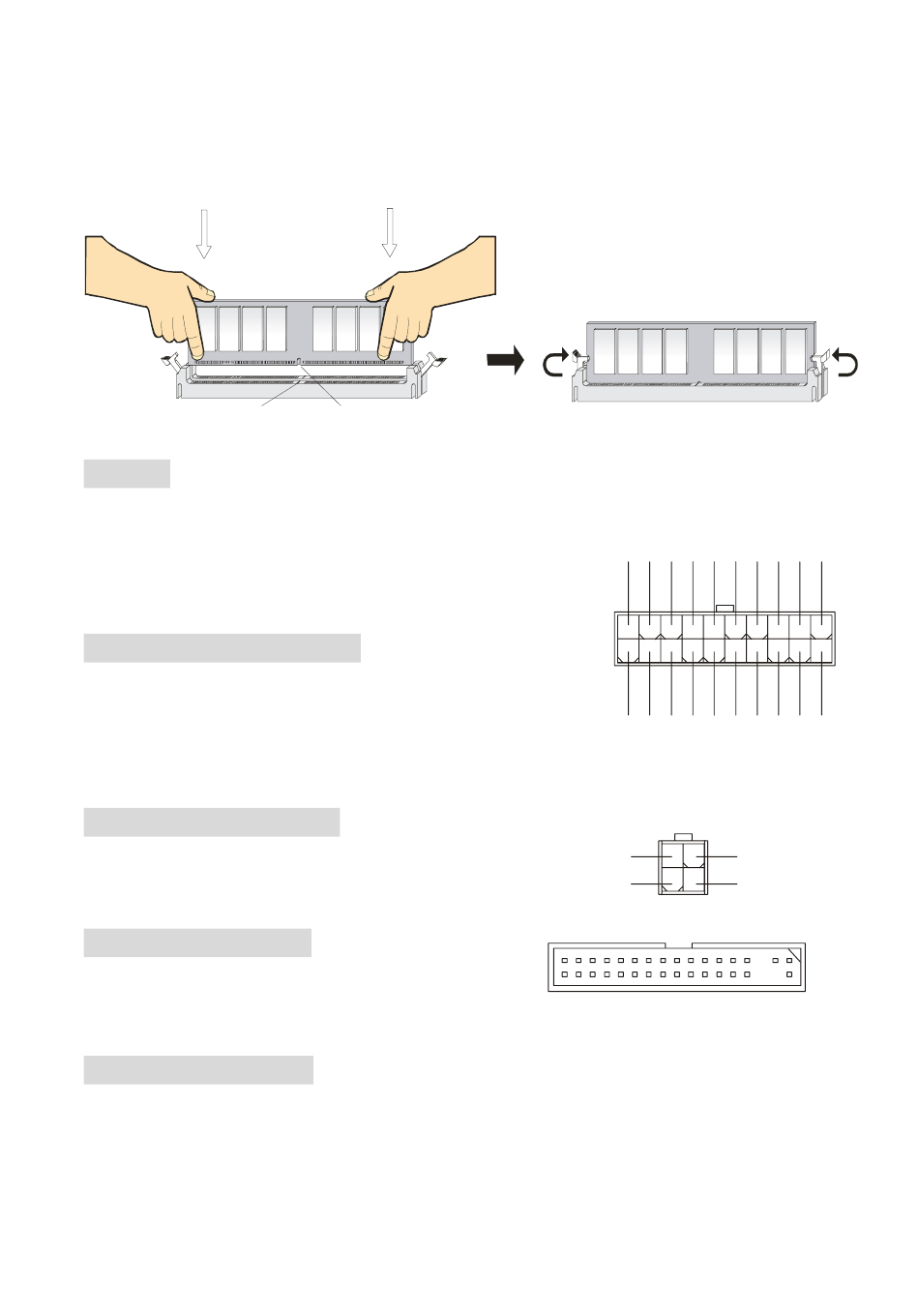

安装 DDR 内存
1. DDR DIMM 内存条的中央仅有一个缺口。
2. 将 DDR 内存垂直插入 DDR 插槽中，并确保缺口的正确位置。
3. DIMM 插槽两边的塑料卡口会自动闭合。
Volt
Notch
电源供应
主板使用 ATX 结构的电源供应器给主板供电。在连接电源供应器之前，请务必确认所有的组件都已正确
5V
GND
3.3V
安装，并且不会造成损坏。为了系统的稳定，建议您使用功率为 300
GND
GND
PS_ON
5V
-5V
GND
-12V
瓦或以上的电源适配器。
20
11
ATX 20-Pin 电源接口：ATX1
10
1
此接口可连接 ATX 电源供应器。在与 ATX 电源供应器相连时，请务
必确认，电源供应器的接头安装方向正确，针脚对应顺序也准确无误。
5V_SB
GND
3.3V
GND
GND
12V
PW_OK
5V
5V
3.3V
将电源接头插入，并使其与主板电源接口稳固连接。
ATX 12V 电源接口：JPW1
3
4
12V
此 12V 电源接口用于为 CPU 供电。
12V
GND
GND
1
2
软盘驱动器接口：FDD1
主板提供了一个标准的软盘驱动器接口 FDD，支持 360K，
720K，1.2M，1.44M 和 2.88M 的软盘驱动器。
硬盘接口：IDE1 & IDE2
主板有一个 32-bit 增强 PCI IDE 和 Ultra DMA 33/66/100/133 控制器 ， 提供 IDE 接口设备工作于 PIO mode
0-4，Bus Master 和 Ultra DMA 33/66/100/133 等功能。您共可使用四个 IDE 设备，如硬盘，CD-ROM、
120MB 软驱或其它 IDE 设备。第一个硬盘必须与 IDE1 接口相连。您可将一个主盘和一个从盘与 IDE1
64
