werden - bestücken Sie wie folgt: {DIMM1 + DIMM3} oder {DIMM2 + DIMM3}. Andere Kombinationnen
funktionierem im Zweikanalmodus nicht.
Speicher Module können in folgenden Variationen eingesetzt werden:
DIMM1
128MB~1GB
128MB~1GB
128MB~1GB
128MB~1GB
(Für die neuesten Speicher-Kompatiblitäts-Informationen besuchen Sie bitte die folgende Webseite:
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php

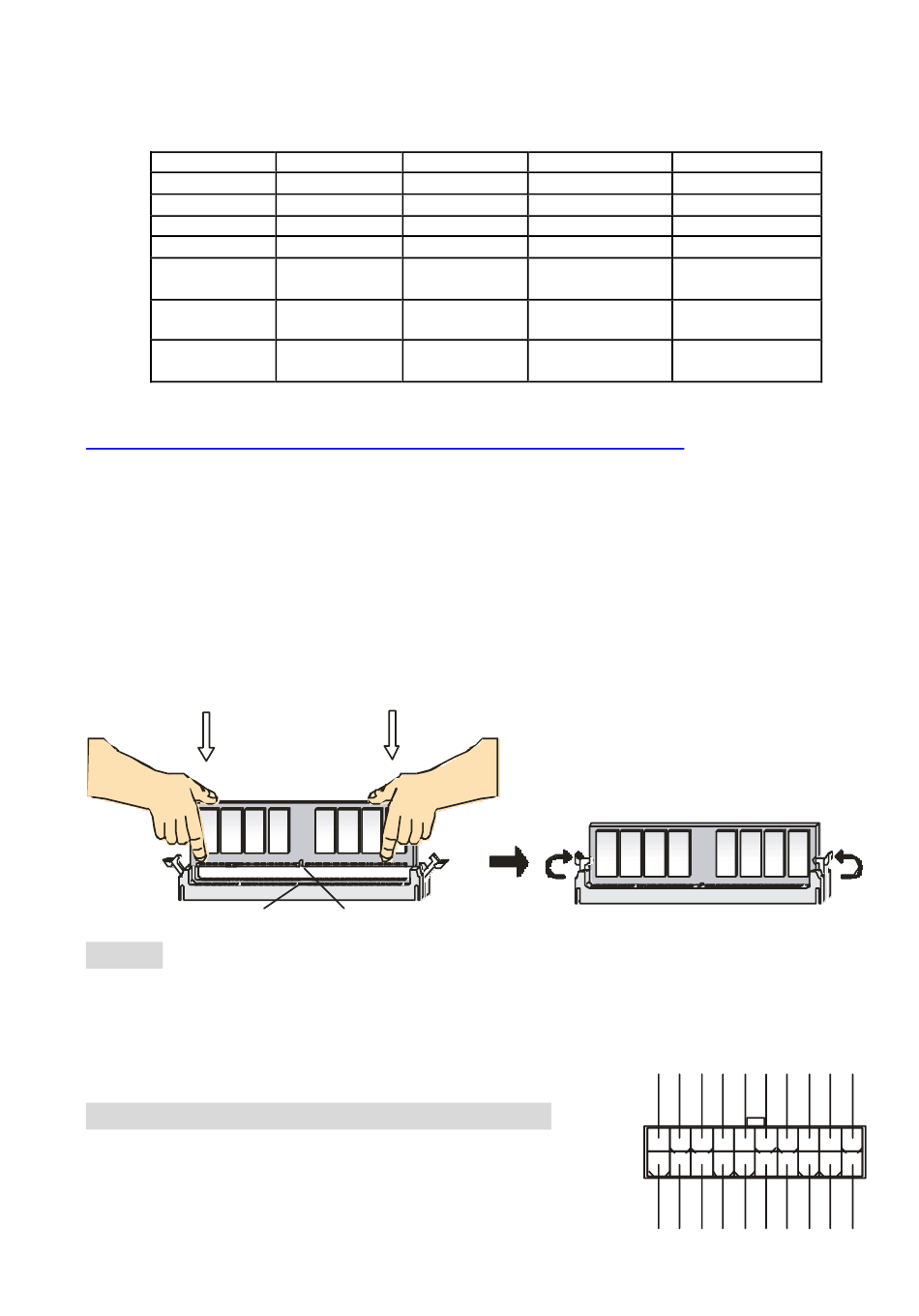

Speichermodule einsetzen
1.
Das DDR DIMM Modul hat in der Mitte eine Nase, die verhindern soll, dass Sie das Modul in der
falschen Richtung einsetzen.
2.
Setzen Sie das Modul senkrecht in den Sockel ein, bis die goldenen Kontakte komplett im
Sockel versinken.
3.
Die weißen Verriegelungshebel an der Seite schließen sich automatisch und rasten ein.
Volt
Notch
Netzteil
Das Mainboard benötigt ein ATX-Netzteil für die Stromversorgung. Bevor Sie den Netzteilstecker
einsetzen, stellen Sie sicher, dass alle Komponenten korrekt eingesetzt sind. Ein Netzteil mit 300W
oder mehr Leistung wird empfohlen.
ATX Netzteilanschluss mit 20Kontakten: ATX1
An diesem Anschluss schließen Sie das Netzteil an. Der
All manuals and user guides at all-guides.com
DIMM2
DIMM3
128MB~1GB
128MB~1GB
128MB~1GB
128MB~1GB
128MB~1G B
128MB~1GB
128MB~1GB
128MB~1GB
28
System Density
Mode
128MB~1GB
Single-Channel
128MB~1GB
Single-Channel
128MB~1GB
Single-Channel
256MB~2GB
Single-Channel
256MB~2GB
Dual-Channel
(nur bei PT880)
256MB~2GB
Dual-Channel
(nur bei PT880)
384MB~3GB
Single-Channel
(nur bei PT880)
)
5V
GND
5V
-5V
20
10
5V_SB
GND
12V
PW_OK
GND
GND
3.3V
PS_ON
GND
-12V
11
1
GND
GND
3.3V
5V
5V
3.3V
